製品情報
| バージョン | インターフェース, RSM, 32、ヒューズ付き, RCL, ねじ接続 |
| 注文番号 | 9445220000 |

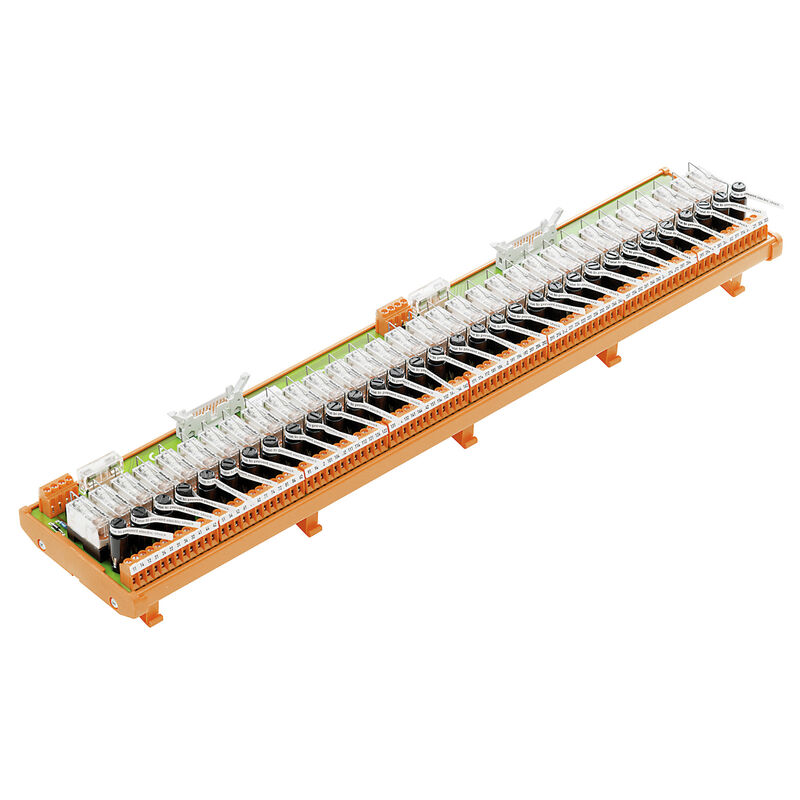

| 種別 | RSM-32 FUS 1CO S |
| GTIN (EAN) | 4032248252886 |
| 数量 | 1 items |
| 深さ | 75 mm |
| 奥行き（インチ） | 2.953 inch |
| 高さ | 109 mm |
| 高さ（インチ） | 4.291 inch |
| 幅 | 511 mm |
| 幅（インチ） | 20.118 inch |
| 正味重量 | 2,039 g |
| 保管温度 | -40...60 °C |
| 動作温度 | -25...40 °C |
| REACH SVHC |
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | 66e752f3-a24f-4fef-89c4-f29f52d01390 |
| リレーごとの LED ステータス表示 | 緑色 |
| リレーごとのヒューズ | 5 A |
| 供給電圧のLED ステータス | 黄色 |
| 電源ヒューズ | 3.15 A |
| 制御側の接続 | IEC60603-13/DIN41651に準拠したプラグインコネクタ×2 |
| 接続 （フィールド側） | LP 5.08mm |
| 接続供給 | LP 5.08mm |
| 極数 （コントロール側） | 20 極プラグ |
| 機械的耐用期間 | 3 x 107開閉サイクル |
| 入力電圧 | 24 V DC ± 10% |
| 入力電流 | 17 mA |
| 公称出力 | 0.4 VA |
| リレー種別 | RCL |
| 出力タイプ | 無電位接続 |
| 接点材質 | AgNi 90/10 |
| 定格電圧 | ≤ 250 Vdc ≤ 250 Vac |
| 最大 AC 連続電流 | 5 A |
| AC ピーク電流 | 16 A |
| 準拠 | DIN EN 50178 |
| 定格入力絶縁電圧 | < 50 V AC |
| 定格出力絶縁電圧 | < 250 V AC |
| 過電圧カテゴリ入力 / 出力 | III |
| 過電圧カテゴリー入出力 | III |
| 過電圧カテゴリー出力/出力 | II |
| 汚染度レベル | 2 |
| パルス電圧テスト （1,2/50μs） | 6 kV |
| 絶縁テスト電圧 AC | 1.2 kV |
| クリアランス入出力 | ≥ 5.5 mm |
| クリアランス入力/入力 | ≥ 0.2 mm |
| クリアランス出力/出力 | ≥ 1.17 mm |
| クランプ範囲、最大 | 6 mm² |
| クランプ範囲、最小 | 0.13 mm² |
| スリーブ付フレキシブル、最大 | 2.5 mm² |
| スリーブ付フレキシブル、最小 | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 4 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| プラスチックカラー付属スリーブ、最大 | 2.5 mm² |
| 固定式、最大 H05（07） V-U | 6 mm² |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 接続方式 | ねじ接続 |
| 最大配線断面、AWG | AWG 12 |
| 最小配線断面、AWG | AWG 26 |
| 締付けトルク、最大 | 0.6 Nm |
| 締付けトルク、最小 | 0.5 Nm |
| 被覆剥き長さ | 6 mm |
| 接続方式 | ねじ接続 |
| クランプ範囲、最小 | 0.13 mm² |
| クランプ範囲、最大 | 6 mm² |
| 固定式、最小 H05（07） V-U | 0.5 mm² |
| 固定式、最大 H05（07） V-U | 6 mm² |
| フレキシブル、最小 H05（07） V-K | 0.5 mm² |
| フレキシブル、最大H05（07） V-K | 4 mm² |
| スリーブ付フレキシブル、最大 | 2.5 mm² |
| スリーブ付フレキシブル、最小 | 0.5 mm² |
| プラスチックカラー付きフェルール、最大 | 2.5 mm² |
| 配線断面、最小 AWG | AWG 26 |
| 導体断面、最小 AWG | AWG 12 |
| 締付けトルク、最小 | 0.5 Nm |
| 締付けトルク、最大 | 0.6 Nm |
| 被覆剥き長さ | 6 mm |
| 承認/証明書/適合証明書 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153605) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9445220000&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| 認可 |  |
| ROHS | 適合 |
