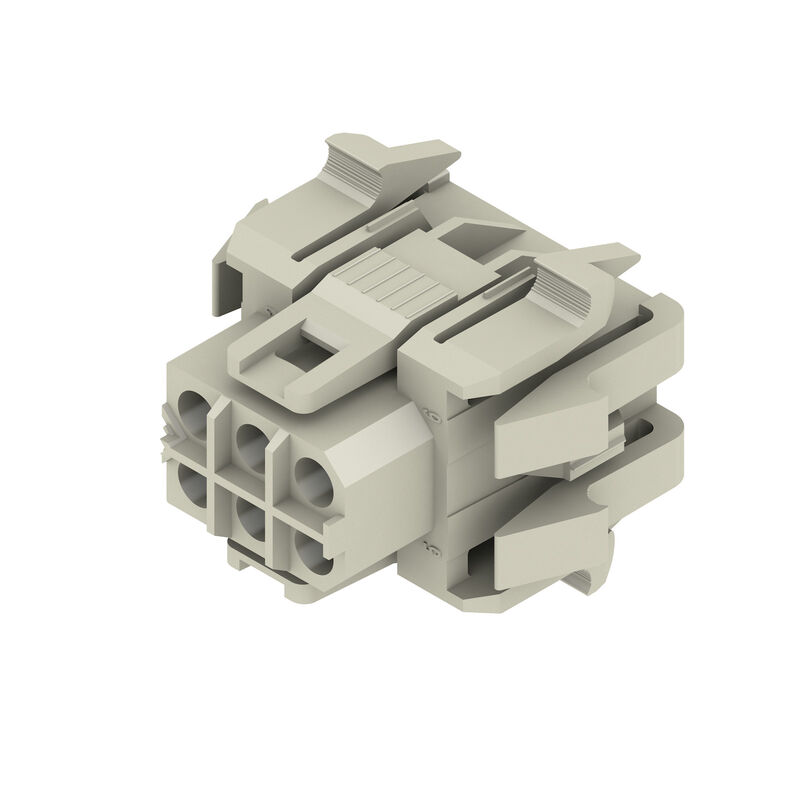

RSV1,6 B6 GR

プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 6, 180°, クリンプ接続, クランプ範囲、最大 : 3.31 mm², 箱

商品番号 1414000000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, メス型プラグ, 5.00 mm, 極数: 6, 180°, クリンプ接続, クランプ範囲、最大 : 3.31 mm², 箱
注文番号	1414000000
種別	RSV1,6 B6 GR
GTIN (EAN)	4008190055394
数量	25 items
製品データ	IEC: 630 V / 17 A UL: 600 V / 10 A / AWG 26 - AWG 12
パッケージ	箱

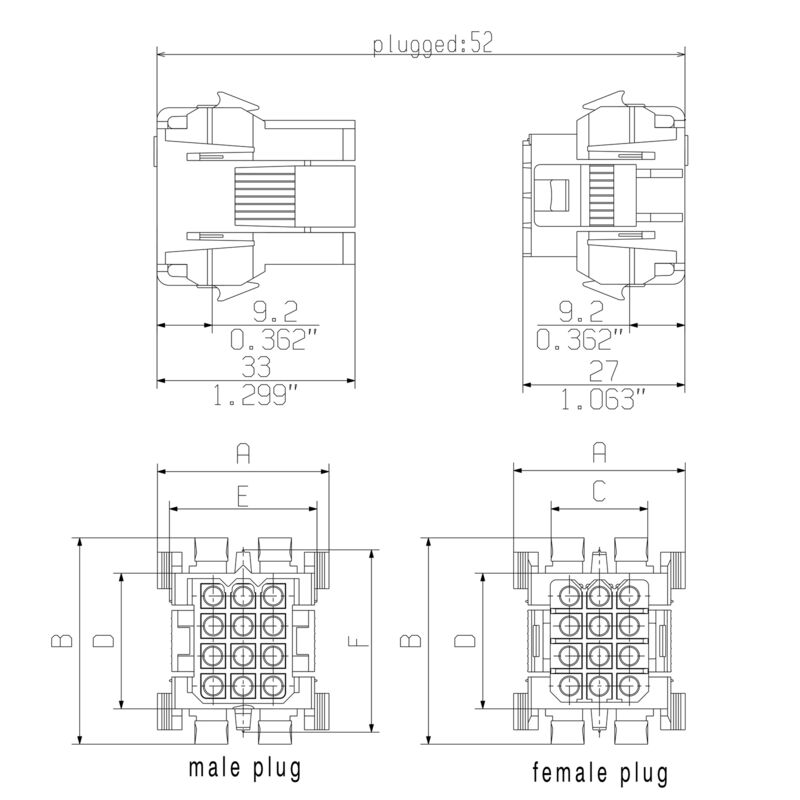

寸法と重量

深さ	23 mm
奥行き（インチ）	0.906 inch
高さ	33 mm
高さ（インチ）	1.299 inch
幅	30 mm
幅（インチ）	1.181 inch
正味重量	5.32 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATE信号 – シリーズRSV
接続方式	フィールド接続
導体接続方法	クリンプ接続
ピッチ (mm) (P)	5 mm
ピッチ (インチ) (P)	0.197 "
導体取り出し方向	180°
極数	6
L1 (mm)	10 mm
L1 (インチ)	0.394 "
行数	2
ピンモデルシリーズ数量	3
DIN VDE 57 106に適合したタッチセーフ保護	フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護	IP 20
コーディング可能	はい
被覆剥き長さ	4 mm
プラギング回数	25
差し込み力 / 極、最大.	2 N
引張強度/極、最大.	2 N

材料データ

絶縁材	PA 66/6
色	ペブルグレー
カラーチャート（類似）	RAL 7032
絶縁材グループ	I
比較追跡指数（CTI）	≥ 600
UL 94 可燃性等級	V-0
接点材質	銅合金
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	100 °C
温度範囲、設置、最小	-25 °C
温度範囲、設置、最大	100 °C

接続に適した導体

クランプ範囲、最小	0.13 mm²
クランプ範囲、最大	3.31 mm²
フレキシブル、最小 H05（07） V-K	0.2 mm²
フレキシブル、最大H05（07） V-K	2.5 mm²

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984

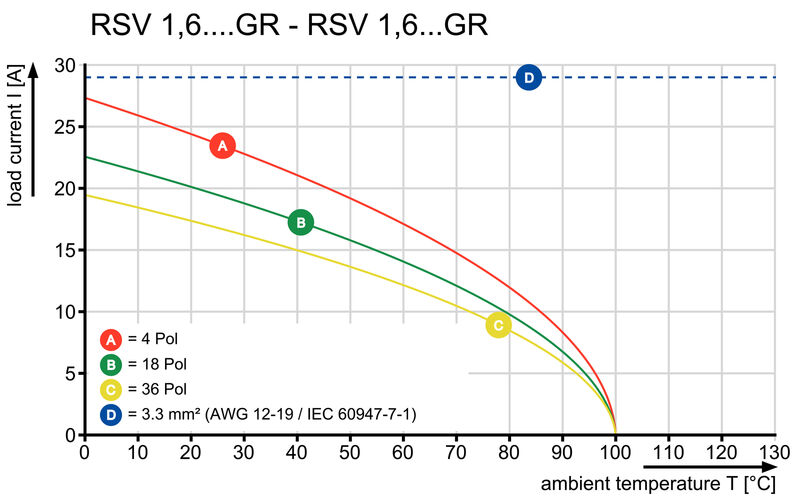

定格電流、最小極数（Tu=20°C）	17 A
定格電流、最大極数（Tu=20°C）	13 A
定格電流、最小極数（Tu=40°C）	15 A
定格電流、最大極数（Tu=40°C）	11.5 A
サージ電圧等級の定格電圧/汚染度 II/2	630 V
サージ電圧等級の定格電圧/汚染度 III/2	400 V
サージ電圧等級の定格電圧 / 汚染度 III/3	250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2	4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	4 kV
短時間耐電流抵抗	3 x 1sで120 A

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	53975-13
定格電圧 (グループ C / CSA 使用)	600 V
定格電流（グループ C / CSA 使用）	13 A
導体断面積、AGW、最小	AWG 26
導体断面積、AWG、最大	AWG 12
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

試験制度（UR）	UR
証明書番号（UR）	E92202
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ	箱
VPE 長	130 mm
VPE幅	106 mm
VPEの高さ	66 mm

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて追加のバリエーション

定格断面積および最小値に関連する定格電流極数。

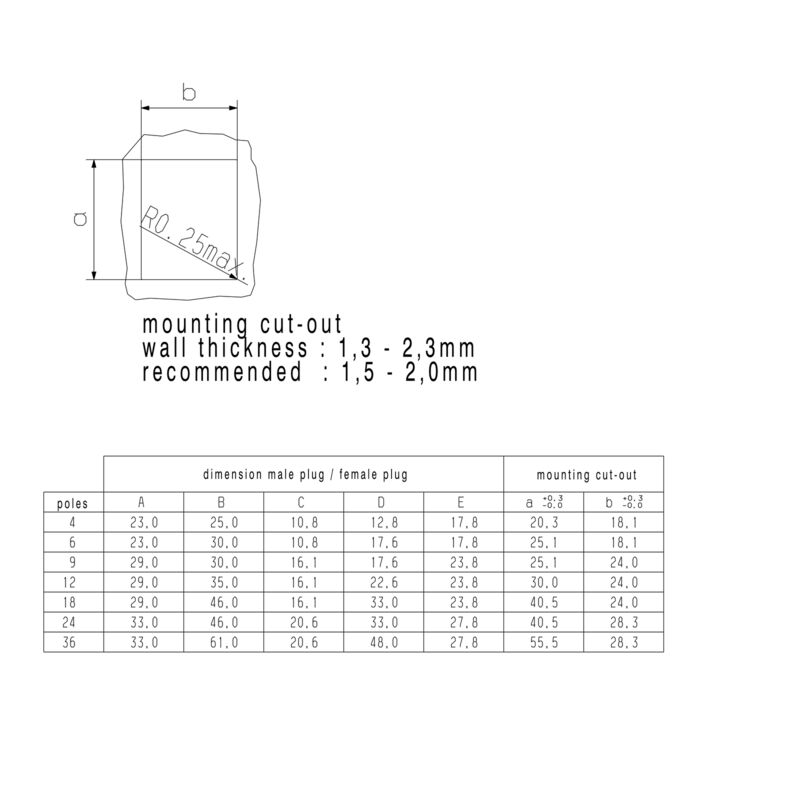

行間隔：「穴の配置」を参照

定格断面は使用する圧着接触によって異なります。

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

ケーブルの最大外径（絶縁付き）: 3.5 mm

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能

ダウンロード

承認/証明書/適合証明書	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204484)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1414000000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1414000000)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)
ブローシャー	[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

分類

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

承認

認可	![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](LINK/UL_search.html)
証明書番号（UR）	E92202

付属品

プリント基板用端子台とコネクタプリント基板用コネクタ - OMNIMATE Signal角型プラグインコネクタ – RSVシリーズオス型とメス型のプラグ – クリンプ（圧着）接続RSV 1.6 Cクリンプ接点メス型ソケット接点

CB1,6R14-12 SN I4,2

商品番号:

1582480000

販売単位:

3000 items

プリント基板用プラグインコネクタ, クリンプ接点, リール包装, ソケットコネクタ, 錫メッキ, 最大クランプ範囲 : 2.5 mm²
