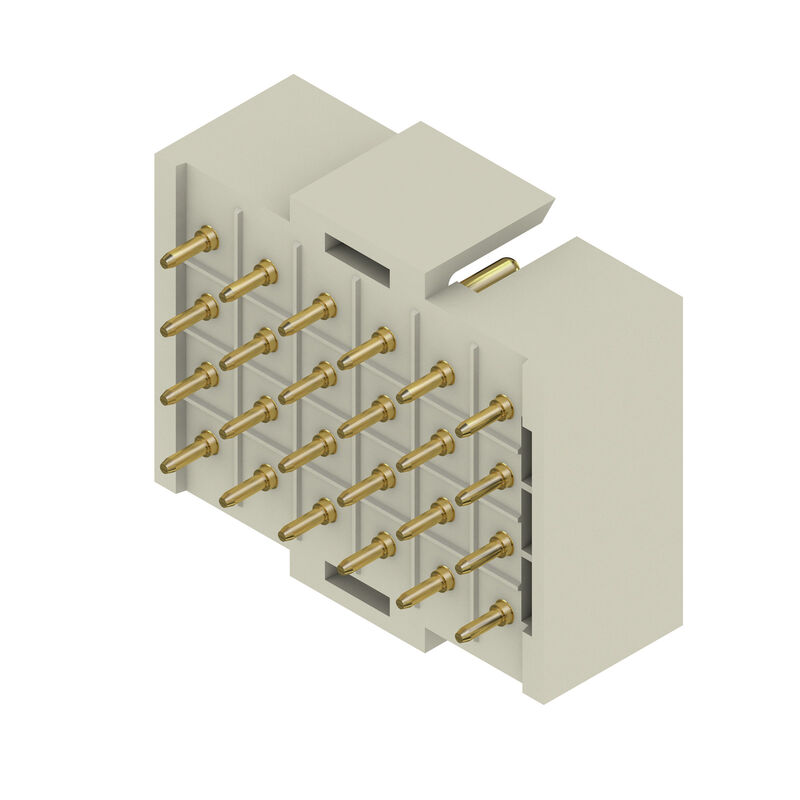

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 24, 180°, Длина штифта для припайки (l): 3.2 mm, Au (золото), кремнисто-серый, Ящик

№ продукта 1445400000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 7
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E92202

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 24, 180°, Длина штифта для припайки (l): 3.2 mm, Au (золото), кремнисто-серый, Ящик
Заказ №
1445400000
Тип
RSV1,6 LS24 GR 3,2 AU
GTIN (EAN)
4008190181604
Кол.
20 Штука
Продуктное отношение
IEC: 500 V / 14 A
UL: 300 V / 10 A
Упаковка
Ящик

Размеры и массы

Глубина
32,6 mm
Depth (inches)
1,283 inch
Высота
11,8 mm
Высота (в дюймах)
0,465 inch
Высота, мин.
11,8 mm
Ширина
28,8 mm
Ширина (в дюймах)
1,134 inch
Net weight
10,25 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Product Carbon Footprint
  • Производственный цикл:
    0.09 kg CO2 eq.

Системные характеристики

Серия изделия
OMNIMATE Signal — серия RSV
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT под пайку
Шаг в мм (P)
5 mm
Pas en pouces (P)
0,197 "
Kimenő könyök
180°
Количество полюсов
24
Количество контактных штырьков на полюс
1
Длина штифта для припайки (l)
3,2 mm
Solder pin dimensions
d = 0,97 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
25 mm
L1 в дюймах
0,984 "
Количество рядов
4
Количество полюсных рядов
6
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением
Кодируемый
Да
Циклы коммутации
≥ 200
Усилие вставки на полюс, макс.
5,5 N
Усилие вытягивания на полюс, макс.
5,5 N

Данные о материалах

Insulating material
PA 66/6
Цветовой код
кремнисто-серый
Таблица цветов (аналогич.)
RAL 7032
Группа изоляционного материала
I
Comparative Tracking Index (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав медный
Поверхность контакта
Au (золото)
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
14 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
12 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
8,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
53975-13
Номинальное напряжение (группа использования C/CSA)
300 V
Номинальный ток (группа использования C/CSA)
13 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E92202
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
169 mm
VPE с
96 mm
Высота VPE
42 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Промежуток между рядами: см. компоновку отверстий
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
