製品情報
| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, はんだフランジ, THT/THRはんだ接続, 3.50 mm, 極数: 18, 90°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 1289520000 |

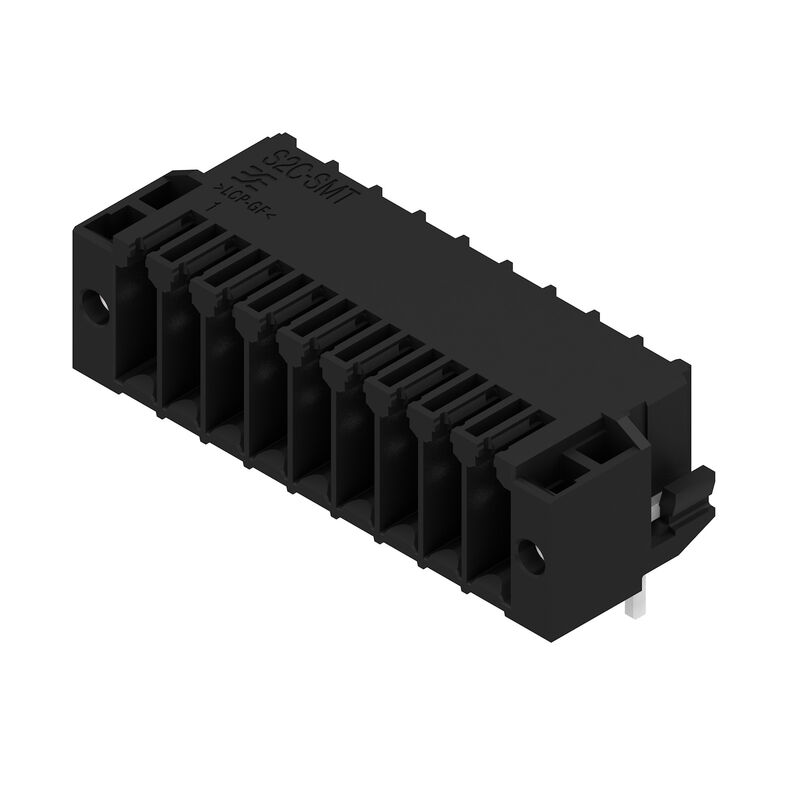

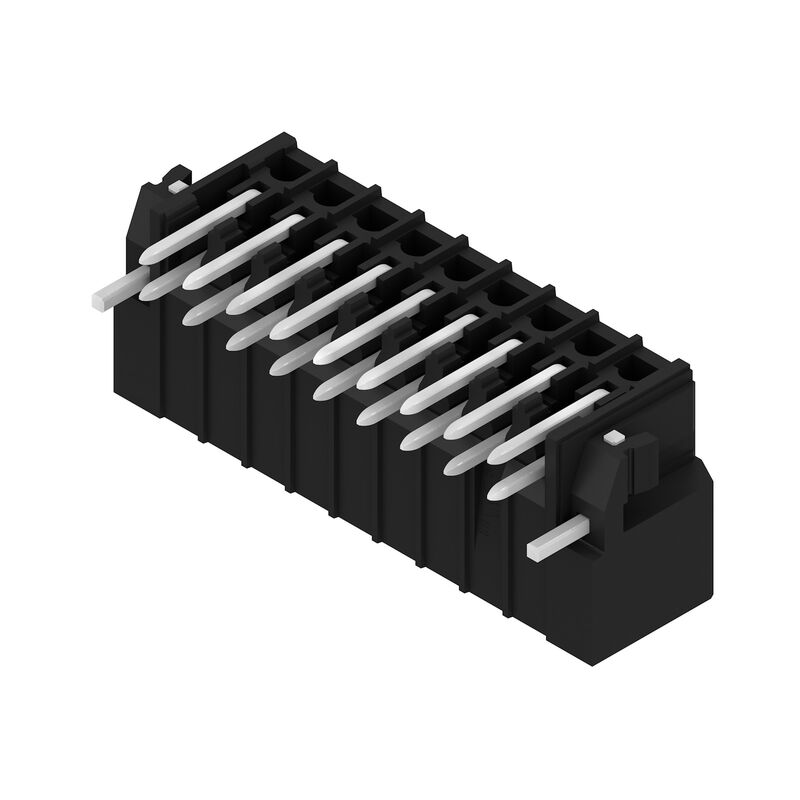

| 種別 | S2C-SMT 3.50/18/90LF 3.2SN BK BX |
| GTIN (EAN) | 4050118081916 |
| 数量 | 48 items |
| 製品データ |
IEC: 200 V / 13.4 A UL: 150 V / 10 A |
| パッケージ | 箱 |
| 深さ | 14.2 mm |
| 奥行き（インチ） | 0.559 inch |
| 高さ | 14 mm |
| 高さ（インチ） | 0.551 inch |
| 下位バージョンの高さ | 10.8 mm |
| 幅 | 38.5 mm |
| 幅（インチ） | 1.516 inch |
| 正味重量 | 7.542 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE信号 – B2C/S2C 3.50 - 2列 |
| 接続方式 | 基板接続 |
| PCB の取り付け | THT/THRはんだ接続 |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 外向きエルボ | 90° |
| 極数 | 18 |
| 極当たりソルダーピン数 | 1 |
| ソルダーピン長 (l) | 3.2 mm |
| はんだピン寸法 |
d = 1.0 mm
八角形 |
| ソルダーアイレット穴直径 (D) | 1.3 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| はんだパッドの外径 | 2.1 mm |
| テンプレート開口径 | 1.9 mm |
| L1 (mm) | 28 mm |
| L1 (インチ) | 1.102 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 2 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込 |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| コーディング可能 | はい |
| 差し込み力 / 極、最大. | 3.5 N |
| 引張強度/極、最大. | 3.5 N |
| 絶縁材 | LCP GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIb |
| 比較追跡指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| はんだ接続の層構造 | 1...3 µm Ni / 2...5 µm Sn matt |
| プラグ接点の層構造 | 2...5 µm Sn / 1...3 µm Ni |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -40 °C |
| 温度範囲、設置、最大 | 120 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 13.4 A |
| 定格電流、最小極数 （Tu=40°C） | 12 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 200 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 80 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで80 A |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1121690 |
| 定格電圧 (グループ B/CSA 使用) | 150 V |
| 定格電圧 (グループ C / CSA 使用) | 50 V |
| 定格電圧 (グループ D/CSA 使用) | 150 V |
| 定格電流（グループ B/CSA 使用） | 9.5 A |
| 定格電流（グループ C / CSA 使用） | 9.5 A |
| 定格電流 (グループ D/CSA 使用) | 9.5 A |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 150 V |
| 定格電圧 (C/UL 1059 グループ使用) | 50 V |
| 定格電流 (グループ B / UL 1059 使用) | 10 A |
| 定格電圧（使用グループ C/UL 1059 ） | 10 A |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 351 mm |
| VPE幅 | 135 mm |
| VPEの高さ | 26 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60970) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1289520000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1289520000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1289520000&norm=0) |
| 製品変更通知 | [Changeover of the locking hook for the solder flange pin of the S2C-SMT 3.50 and S2L-SMT 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_298025) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ホワイトペーパーの表面取り付け技術 | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
