製品情報

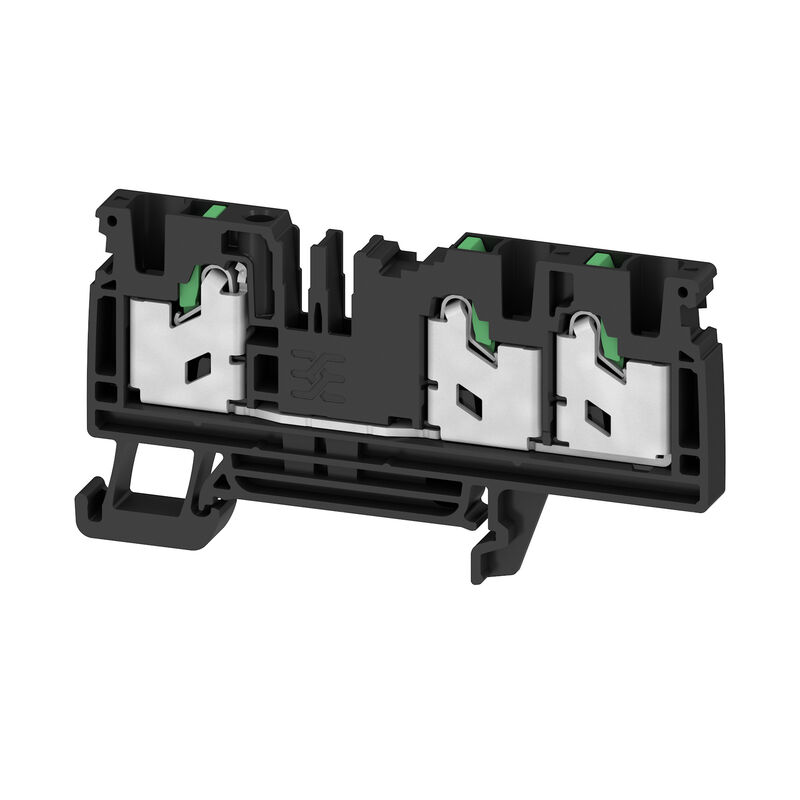

| バージョン | フィードスルー端子台, SNAP IN, 黒色, 4 mm², 32 A, 1000 V, 接続数: 3, レベル数: 1, TS 35, V-0, Wemid, 130 °C |
| 注文番号 | 3109480000 |
| 種別 | S3C 4 BK |
| 深さ | 41.5 mm |
| 奥行き（インチ） | 1.634 inch |
| 高さ | 78 mm |
| 高さ（インチ） | 3.071 inch |
| 幅 | 6.1 mm |
| 幅（インチ） | 0.24 inch |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| 材質 | Wemid |
| 色 | 黒色 |
| 操作要素の色 | 緑色 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 3 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 固定形式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 篏合仕様 | はい |
| 開放側面 | 右 |
| 接続種別、追加接続 | SNAP IN |
| IEC 60947-1 準拠のゲージ | A4 |
| クランプ範囲、最大 | 4 mm² |
| クランプ範囲、最小 | 0.75 mm² |
| ツインワイヤエンドフェルール、最大 | 1.5 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 0.6 x 3.5 mm |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 接続数 | 3 |
| 接続断面、撚線、最大 | 4 mm² |
| 接続断面、撚線、最小 | 0.75 mm² |
| 接続方式 | SNAP IN |
| 被覆剥き長さ | 12 mm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ソリッドコア、最小 | 0.75 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 4 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.75 mm² |
| 配線接続断面、細径撚線、最大 | 4 mm² |
| 配線接続断面、細径撚線、最小 | 0.75 mm² |
| 配線接続断面ソリッドコア、最大 | 4 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 12 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 20 |
| 定格断面 | 4 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 32 A |
| 最大導体電流 | 32 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 1 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 1.02 mW |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| 承認/証明書/適合証明書 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_320965)
[IECEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320969) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320970) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_323185) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323033) |
| ユーザ文書 | [NTI S3C 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_320967) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |  |
