SAI-M23-SE-L-6

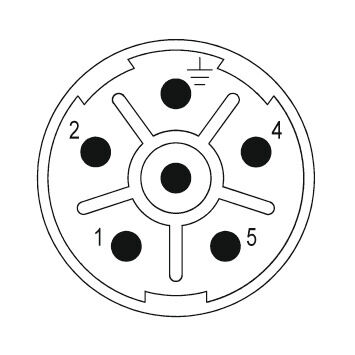

Układ styków
SAI-M23-SE-L-6

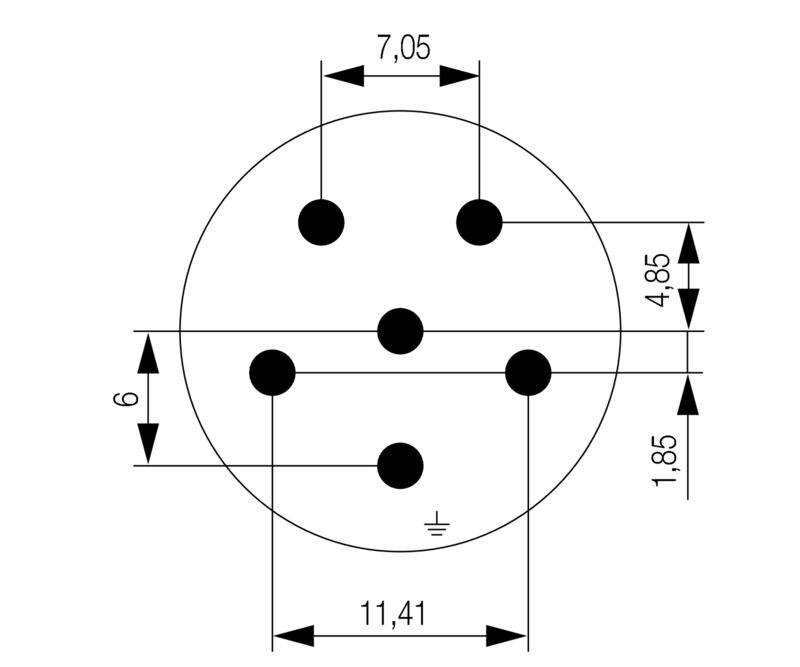

Rysunek wymiarowy
SAI-M23-SE-L-6

SAI-M23-SE-L-6

Złącze wtykowe czujnik / element wykonawczy, Wkładka

Nr. produktu 1170350000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 12 Jest dodatkiem 4 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dane techniczne adaptowalnych złączy wtykowych Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E344862

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe czujnik / element wykonawczy, Wkładka
Nr zam.
1170350000
Typ
SAI-M23-SE-L-6
GTIN (EAN)
4032248962303
Ilość
1  szt.

Wymiary i masa

Masa netto
8  g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

Dane techniczne adaptowalnych złączy wtykowych

Cykle wpinania
> 1000
kodowanie
brak
Liczba biegunów
6
napięcie znamionowe
600  V
Podstawowy materiał obudowy
termoplastyczny poliamid PA 6, PBT
Prąd znamionowy
20  A
Prąd znamionowy
Styk 2 mm = 28 A
Rodzaj przyłącza
Przyłącze zagniatane
Rodzaj styku
Złącze męskie
Stopień zanieczyszczenia
3

Klasyfikacje

ETIM 6.0
EC000438
ETIM 7.0
EC003557
ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-23
ECLASS 11.0
27-44-02-23
ECLASS 12.0
27-44-02-23
ECLASS 13.0
27-44-02-23
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
