製品情報

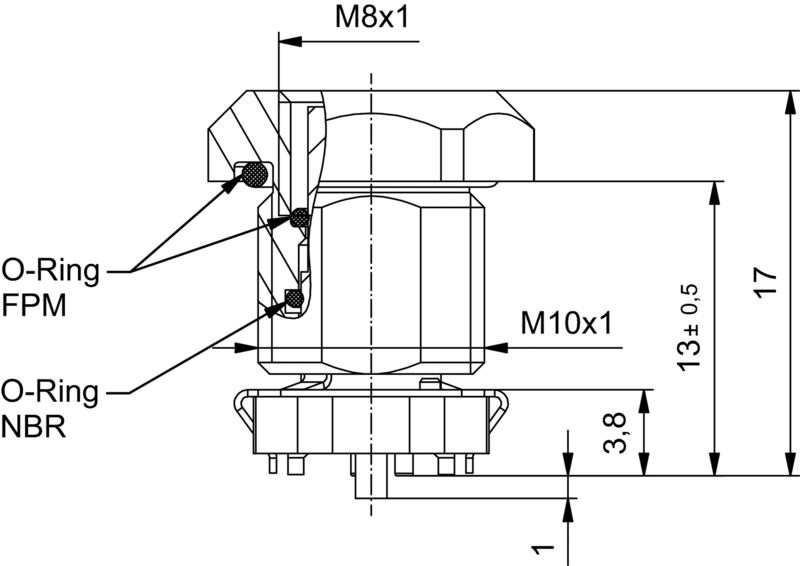

| バージョン | 組み込み型プラグ, M8, 取り付けスレッド: M10, 極数: 4, 撚線/ケーブル長: |
| 注文番号 | 2422440000 |
| 種別 | SAIE-M8B-4S-F13SMT |
| GTIN (EAN) | 4050118429756 |
| 数量 | 25 items |
| 正味重量 | 7.52 g |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ea6d931-f9e9-40a6-89d9-8d67103189d3 |
| コーディング | M8 =なし |
| シールド接続 | はい |
| ハウジング | M8ソケット |
| ハウジング表面 | ニッケルめっきした |
| 取り付けスレッド | M10 |
| 取り付け方式 | 前面取付け |
| 取り付け高さ | 13 mm |
| 極数 | 4 |
| 定格電圧 | 30 V |
| 定格電圧 | 60 V（3極）/30 V（4、5、8極） |
| 定格電流 | 4 A |
| 定格電流 | 4 A（3 極、4 極、5 極）/1.5 A（8 極） |
| 温度範囲 | -30…80 °C |
| 保護度合い | IP67 |
| 接触表面 | Au （ゴールド） |
| ハウジング主要材質 |
CuZn
ニッケルメッキ |
| 接続スレッド | M8 |
| 締付けトルク | M8：0.5Nm |
| 取り付けスレッド | M10 |
| 取り付けトルク |
|
| 取り付けトルク範囲 | 0.8 Nm |
| 絶縁耐性 | 100 M |
| 汚染度 | 3（シール済範囲内に2） |
| プラギング回数 | ≥ 100 |
| 接点材質 | 銅合金 |
| シール材 | FPM |
| ロックナット材質 | ニッケルメッキCuZn |
| フランジ取り付けハウジングの材質 | ニッケルメッキCuZn |
| グラウト材質 | PUR |
| 極数 | 4 |
| ハウジング主要材質 |
CuZn
ニッケルメッキ |
| 接続スレッド | M8 |
| 接点材質 | 銅合金 |
| 接触表面 | Au （ゴールド） |
| 取り付け方式 | 前面取付け |
| 保護度合い | IP67 |
| プラギング回数 | ≥ 100 |
| 接点材質 | 銅合金 |
| 接触表面 | Au （ゴールド） |
| ピンモデルシリーズ数量 | 1 |
| プラギング回数 | ≥ 100 |
| 保護度合い | IP67 |
| 極数 | 4 |
| 絶縁耐性 | 100 M |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65959) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2422440000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC003568 |
| ETIM 8.0 | EC003568 |
| ETIM 9.0 | EC003568 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-44-01-10 |
| ECLASS 12.0 | 27-44-01-10 |
| ECLASS 13.0 | 27-44-01-10 |
| ECLASS 14.0 | 27-44-01-10 |
| ROHS | 適合 |
