SAIL-7/8BW-3-10U
SAIL-7/8BW-3-10U
SAIL-7/8BW-3-10U
Esquema de polos
Angled socket
SAIL-7/8BW-3-10U
Esquema de polos
Socket
SAIL-7/8BW-3-10U
Esquema de conexiones
SAIL-7/8BW-3-10U
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-7/8BW-3-10U

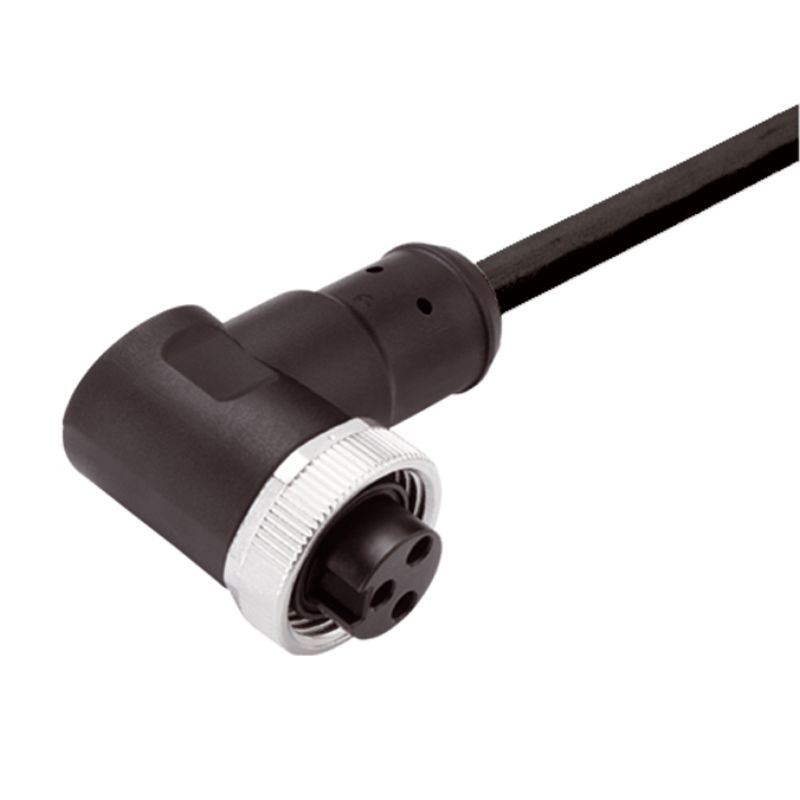

Cable para sensores y actuadores, Abierto por un lado, 7/8", Número de polos : 3 (2 + PE), 10 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1292111000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 5
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Propiedades eléctricas Normas generales Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Datos generales para pedido

Versión
Cable para sensores y actuadores, Abierto por un lado, 7/8", Número de polos : 3 (2 + PE), 10 m, Conector hembra acodado, Apantallado: No, LED: No, Material de la funda: PUR, Halógenos: No
Código
1292111000
Tipo
SAIL-7/8BW-3-10U
GTIN (EAN)
4050118087840
Cantidad
1  Pieza

Dimensiones y pesos

Peso neto
500  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Datos técnicos del cable

Aislamiento
TPM
Apantallado
No
Apto para cadena de arrastre
Sí
Ciclos de flexión
5 Mio
Color de revestimiento
negro
Código de color
azul
marrón
Verde/amarillo
Diámetro exterior
7.4 mm ± 0.2 mm
Función PE
Sí
Funda de conformidad con el estilo UL AWM
20234 (80 °C / 1000 V)
Gama de temperatura, fija
-50...80 °C
Gama de temperatura, móvil
-20...80 °C
Halógenos
No
Longitud de cable
10  m
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
3 (2 + PE)
Radio de flexión mín., con movimiento
7,5 x diámetro del cable
Resistencia a chispas de soldadura
No
Resistencia a la torsión
0  °/m
Resistente a las salpicaduras de soldadura
No
Reticulado por radiación
No
Sección del conductor
1,5  mm²

Datos técnicos generales

Ciclos de enchufado
≥ 100
Codificación
ninguna
Grado de polución
3
Intensidad nominal
12  A
LED
No
Material capotas
PUR
Material de contacto
CuZn
Material del anillo roscado
Fundición inyectada de cinc
puenteado
No
Rango de temperatura caja
-40 … +85 ° C
Resistencia de aislamiento
108 Ω
Rosca de conexión
7/8"
Sobretensión de choque nominal
2.500  V
Superficie de contacto
Au (oro)
Tensión nominal
300  V
Tensión nominal (UL)
600 V
Tipo de protección
IP68
atornillado
Versión
Conector hembra acodado

Propiedades eléctricas

Corriente nominal
9 A (4 y 5 polos), 12 A (3 polos)
Resistencia de aislamiento
108 Ω
Tensión nominal
300  V

Normas generales

N.º de certificado (cULus)
E307231

Conector izquierdo

Clavija de conexión izquierda
IP68, contacto hembra, acodado 90°, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha
extremo conductor libre

Clasificaciones

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
