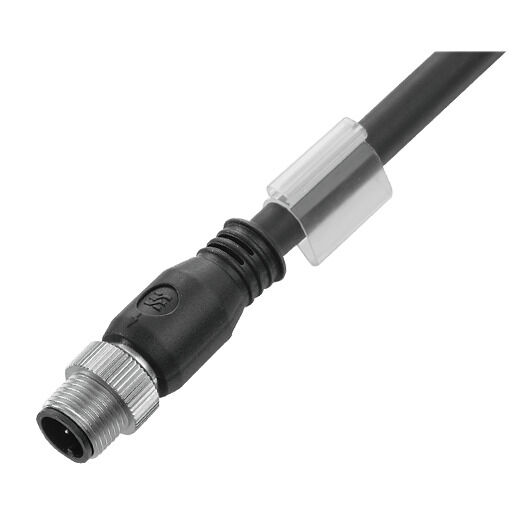

SAIL-M12G-5S7.0U
SAIL-M12G-5S7.0U
Dessin coté
Male, straight
SAIL-M12G-5S7.0U
Schéma des pôles
M12 = A-coded
SAIL-M12G-5S7.0U
Schéma
SAIL-M12G-5S7.0U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-5S7.0U

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 7 m, Mâle, droit, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1926690700
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 5, 7 m, Mâle, droit, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
1926690700
Type
SAIL-M12G-5S7.0U
GTIN (EAN)
4050118541335
Qté.
1  Pièce

Dimensions et poids

Poids net
250  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération
5  m/s²
Blindé
Oui
Codage couleur
bleu
blanc
brun
gris
noir
Couleur de la gaine
noir
Cycles de courbure
2 Mio
Diamètre extérieur
5.7 mm ± 0.2 mm
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogène
Non
Isolation
PP
Longueur de câble configurable
Non
Longueur du câble
7  m
Matériau de la gaine
PUR
Nombre de pôles
5
Plage de température, en mouvement
-25...80 °C
Plage de température, fixe
-40...80 °C
Rayon de courbure, min., fixe
5 x diamètre du câble
Rayon de courbure, mobile
10 x diamètre du câble
Résistance de soudage
Non
Résistance à la flamme
In accordance with UL1581 UL / CUL FT2
selon CEI 60332-2-2
Résistance à la torsion
0  °/m
Résistant à l'hydrolyse et aux microbes
Oui
Réticulé par irradiation
Non
sans LABS
Oui
Section du conducteur
0,34  mm²
Tenue aux huiles
Conforme à la norme CEI 60811:404
Tropicalisé (résistant aux perles de soudure)
Non
Utilisation sur chaîne porte-câbles
Oui
Vitesse
200  m/s
Âme selon UL AWM
10493 (80 °C / 300 V)

Caractéristiques techniques générales

Codage
Codage A
Couple de serrage
M12 : 0,8 - 1,2 Nm
Courant nominal
4  A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
IP66
IP67
IP68
Vissé
Filetage du raccordement
M12
LED
Non
Matériau de base du boîtier
PUR
Matériau de la bague filetée
Zinc injecté sous pression
Plage de températures du coffret
-25...+85 °C
ponté
Non
Résistance d'isolation
108 Ω
Surface du contact
doré
Tension nominale
60  V
Version
Mâle, droit

Propriétés électriques

Résistance d'isolation
108 Ω
Tension nominale
60  V

Mâle gauche

Prise de raccordement à gauche
M12, Codage A, IP69, Contact mâle, droit, Plastique, blindé

Mâle droite

Prise de raccordement à droite
extrémité libre du conducteur

Classifications

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
