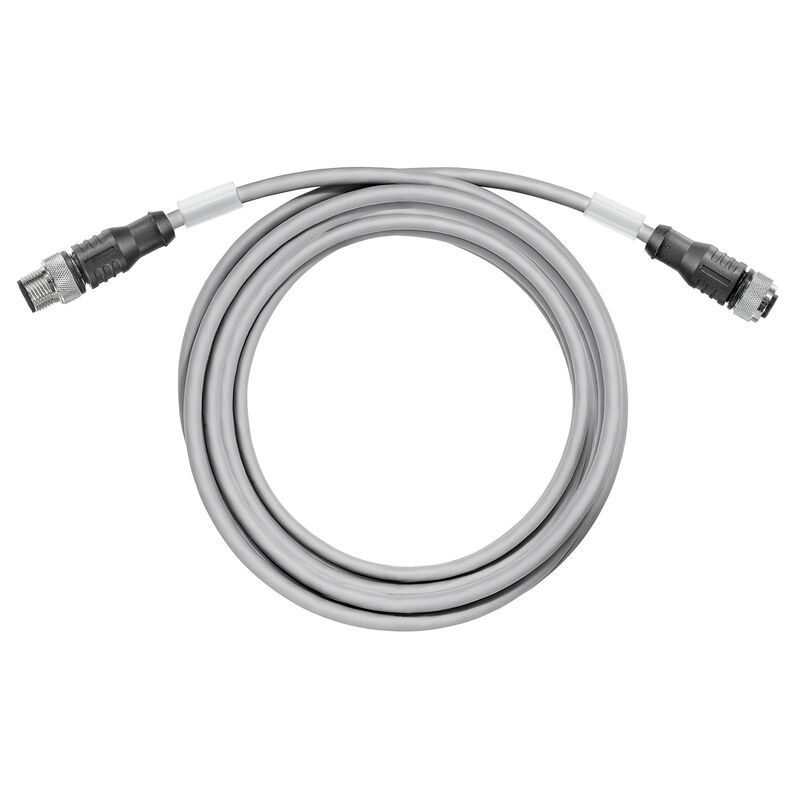

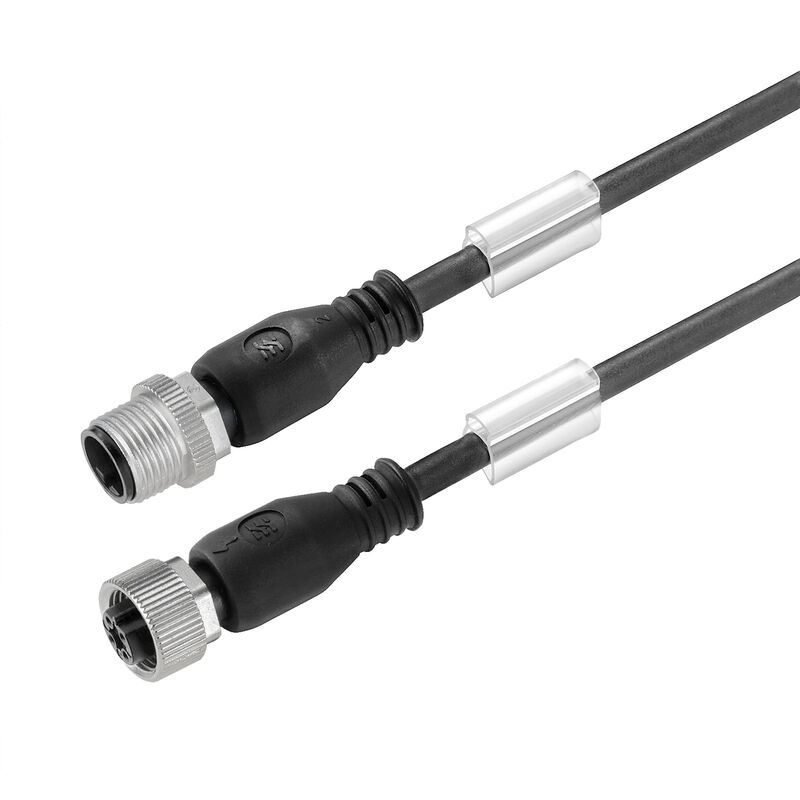

SAIL-M12GM12G-12-5.0U
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 12, 5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
商品番号
1964400500
製品情報
| バージョン | センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 12, 5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ |
| 注文番号 | 1964400500 |
| 種別 | SAIL-M12GM12G-12-5.0U |
| GTIN (EAN) | 4032248648795 |
| 数量 | 1 items |
| 正味重量 | 216 g |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| UL AWM スタイル準拠のコア | 10493 (80 °C / 300 V) |
| UL AWM スタイル準拠の外装 | 20549 (80 °C / 300 V) |
| カラーコーディング |
黄色
ピンク 赤色/青色 黒色 グレー/ピンク 緑色 白色 青色 バイオレット 茶色 赤色 グレー |
| ケーブルキャリアに最適 | はい |
| ケーブル長 | 5 m |
| コア断面積 | 0.14 mm² |
| シースカラー | 黒色 |
| シース材料 | PUR |
| シールド仕様 | いいえ |
| ハロゲン | いいえ |
| 交差結合照射 | いいえ |
| 加速 | 5 m/s² |
| 外径 | 5.6 mm ± 0.2 mm |
| 曲げサイクル | 1 mill. |
| 曲げ半径、最小、定置 | 5 x ケーブル直径 |
| 曲げ半径、最小、移動 | 10 x ケーブル直径 |
| 極数 | 12 |
| 構成可能ケーブル長 | はい |
| 歪み耐性 | 180 °/m |
| 温度範囲、固定 | -40...80 °C |
| 温度範囲、移動 | -25...80 °C |
| 溶接スパーク耐久性 | いいえ |
| 溶接火花耐久性 | いいえ |
| 絶縁 | PP |
| 速度 | 5 m/s |
| AF サイズ | 13 mm |
| LED | いいえ |
| コーディング | A-coded |
| ジャンパー | 該当なし |
| スレッドリング材質 | 真鍮、ニッケルメッキ |
| ハウジングの温度範囲 | -40 ～ +85 °C |
| ハウジング主要材質 | PUR |
| バージョン | ピン、ストレート – ソケット、ストレート |
| プラギング回数 | ≥ 100 |
| 保護度合い |
IP65
IP67 IP68 ねじ込み |
| 定格電圧 | 30 V |
| 定格電流 | 1.5 A |
| 接続スレッド | M12/M12 |
| 接触表面 | 金メッキ |
| 汚染度 | 3 |
| 準拠した耐衝撃および防振 | セクションB |
| 絶縁耐性 | 108 Ω |
| 締付けトルク | M12：0.8 ～ 1.2 Nm |
| 定格電圧 | 30 V |
| 定格電流 | 1.5 A |
| 絶縁耐性 | 108 Ω |
| コネクタ規格 | IEC 61076-2-101 |
| 証明書番号（cULus） | E307231 |
| コネクタ規格 | IEC 61076-2-101 |
| 準拠した耐衝撃および防振 | セクションB |
| 左プラグ | M12, A コード化, IP67, オス型接点, 直線, プラスチック, シールドなし |
| プラグ右 | M12, A コード化, IP67, メス型接点, 直線, プラスチック, シールドなし |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1964400500) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E307231 |
