SAIL-M12GM12G-3-4.8U
SAIL-M12GM12G-3-4.8U
詳細図面
Male, straight
SAIL-M12GM12G-3-4.8U
詳細図面
Straight socket
SAIL-M12GM12G-3-4.8U
極スキーム
Male
SAIL-M12GM12G-3-4.8U
極スキーム
Socket
SAIL-M12GM12G-3-4.8U
配線図
Schaltbild

SAIL-M12GM12G-3-4.8U

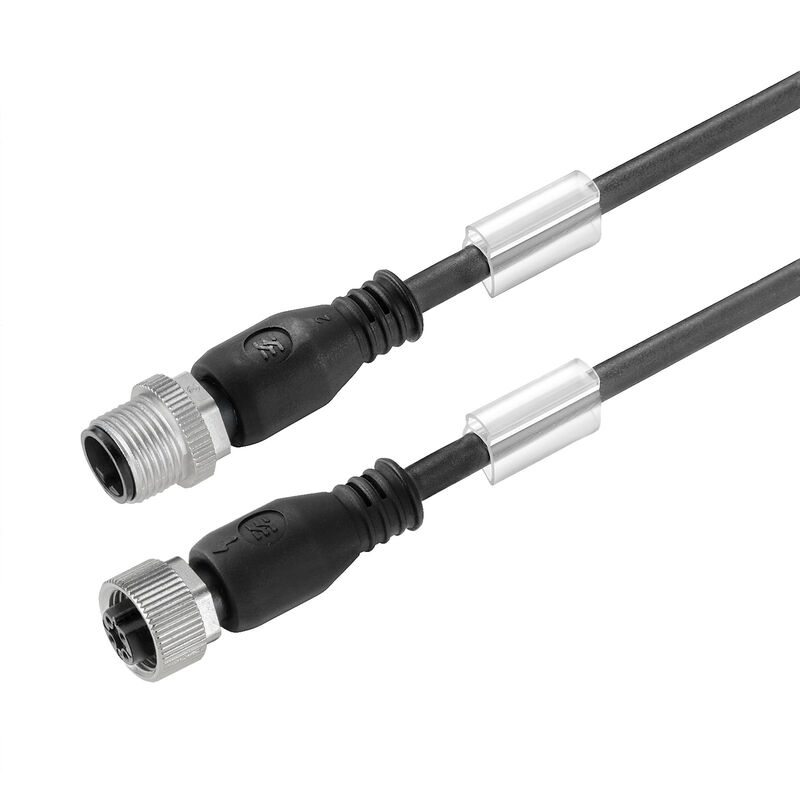

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 4.8 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 9457230480
Stáhnout datový list 製品ダウンロード
関連製品 82
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

Version
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 4.8 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
Référence
9457230480
Type
SAIL-M12GM12G-3-4.8U
GTIN (EAN)
4050118626643
数量
1 items

寸法と重量

直径
3.8 mm
正味重量
124.08 g

環境製品コンプライアンス

Statut de conformité RoHS
準拠 (免除あり)
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

LABS-free
はい
Materiál pláště hygroskopický
はい
Outside diameter
3.8 mm ± 0.15 mm
Polzahl
3
UL AWM スタイル準拠のコア
10493 (80 °C / 300 V)
UL AWM スタイル準拠の外装
20549 (80 °C / 300 V)
ねじれ時の曲げサイクル
> 5 Mio.
ねじれ長
1 m
カラーコーディング
茶色
青色
黒色
ケーブルキャリアに最適
はい
ケーブル長
4.8 m
コア断面積
0.34 mm²
シースカラー
黒色
シース材料
PUR
シールド仕様
いいえ
ハロゲン
いいえ
交差結合照射
いいえ
加水分解および微生物耐性
はい
加速
5 m/s²
延焼耐性
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
曲げサイクル
12 Mio
曲げ半径、最小、定置
5 x ケーブル直径
曲げ半径、最小、移動
10 x ケーブル直径
構成可能ケーブル長
はい
歪み耐性
180 °/m
温度範囲、固定
-50...80 °C
温度範囲、移動
-25...60 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ
絶縁
PP
耐油性
Yes
速度
3.33 m/s

一般的な技術データ

Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de pollution
3
Degré de protection
IP65
IP66
IP67
IP68
ねじ込み
IP69
Filetage du raccordement
M12/M12
Grande résistance aux chocs et aux vibrations selon
セクションB
LED
いいえ
Matériau de base du boîtier
PUR
Matériau de la bague filetée
ダイキャスト亜鉛
Plage de températures du coffret
-25 - +85 °C
Résistance d'isolation
108 Ω
Surface du contact
金メッキ
Tension nominale
250 V
Version
ピン、ストレート – ソケット、ストレート

電気プロパティ

Resistencia del aislamiento
108 Ω
Tensión nominal
250 V

標準

準拠した耐衝撃および防振
セクションB

プラグ、左

左プラグ
M12, A コード化, IP69, オス型接点, 直線, プラスチック, シールドなし

プラグ、右

プラグ右
M12, A コード化, IP69, メス型接点, 直線, プラスチック, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
