SAIL-M12GM12G-5S2.0U
SAIL-M12GM12G-5S2.0U
Габаритный чертеж
Male, straight
SAIL-M12GM12G-5S2.0U
Габаритный чертеж
Straight socket
SAIL-M12GM12G-5S2.0U
Схема контактов
M12 = A-coded
SAIL-M12GM12G-5S2.0U
Схема контактов
M12 = A-coded
SAIL-M12GM12G-5S2.0U
Схема соединений

SAIL-M12GM12G-5S2.0U

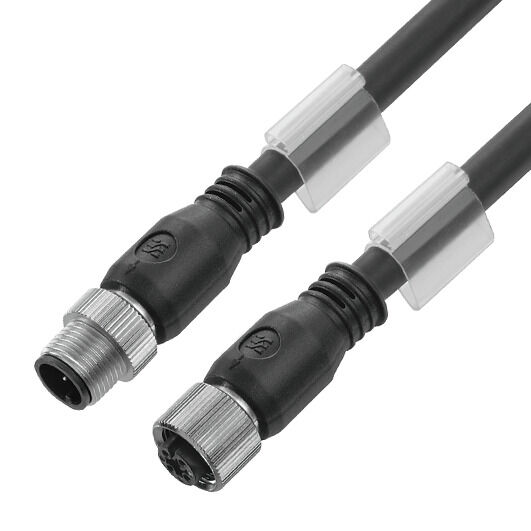

Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 2 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

№ продукта 1058510200
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 6 Связанные продукты 16
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Электрические свойства Общие стандарты Стандарты Вилка левосторонняя Вилка правосторонняя Изображения продукции Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

Основные данные для заказа

Version
Концентратор сигналов, контрольная линия, Соединительная линия, M12/M12, Количество контактов : 5, 2 m, Вилка, прямая - Гнездо, прямое, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Order No.
1058510200
Type
SAIL-M12GM12G-5S2.0U
GTIN (EAN)
4032248813131
Кол.
1 Штука

Размеры и массы

Масса нетто
121 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Outside diameter
5.7 mm ± 0.2 mm
Без линейного алкилбензол сульфоната
Да
Возможно использование с троссом для протяжки
Да
Галогены
Нет
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-40...80 °C
Длина кабеля
2 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество контактов
5
Материал оболочки
Полиуретан
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Настраиваемая длина кабеля
Нет
Облучение с перекрестными связями
Нет
Огнестойкость
In accordance with UL1581 UL / CUL FT2
в соответствии с IEC 60332-2-2
Поперечное сечение жилы
0,34 mm²
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 * диаметр кабеля
Скорость
200 m/s
Стойкость к сварочным искрам
Нет
Ускорение
5 m/s²
Устойчивость к воздействию масла
в соответствии с IEC 60811:404
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Да
Устойчивые к каплям сварочного металла
Нет
Цвет оболочки
черный
Цветовая кодировка
синий
белый
коричневый
серый
черный
Циклы сгиба
2 Mio
Экранированный
Да

PB46 Общие технические данные

Coding
A-кодировка
Connection thread
M12/M12
Contact surface
позолоченный
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de protection
IP 65
IP66
IP67
IP68
когда ввинчен
Housing main material
PUR
Insulation resistance
108 Ом
LED
Нет
Moment dokręcający
M12: 0,8–1,2 Нм
ponticellato
Нет
Szennyezés súlyossága
3
Tension nominale
60 V
Version
Вилка, прямая - Гнездо, прямое
スレッドリング材質
Цинковое литье под давлением
하우징의 온도 범위
-25…+85 °C

Электрические свойства

Insulation resistance
108 Ом
Nominal voltage
60 V

Общие стандарты

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Стандарты

Вилочный разъем, стандарт
IEC 61076-2-101

Вилка левосторонняя

Stickkontakt vänster
M12, A-кодировка, IP69, штыревой контакт, прямой, Пластмасса, экранированный

Вилка правосторонняя

Stickkontakt höger
M12, A-кодировка, IP69, розеточный контакт, прямой, Пластмасса, экранированный

Изображения продукции

Подпись к рисунку - 08
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Подпись под рисунком-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Классификации

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
