SAIL-M8GM8G-4-2.5U
SAIL-M8GM8G-4-2.5U
寸法図
Male, straight
SAIL-M8GM8G-4-2.5U
寸法図
Male, straight
SAIL-M8GM8G-4-2.5U
極スキーム
Pin
SAIL-M8GM8G-4-2.5U
極スキーム
Socket
SAIL-M8GM8G-4-2.5U
配線図
SAIL-M8GM8G-4-2.5U
理想的な工具：トルク機能を備えたScrewty®
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-4-2.5U

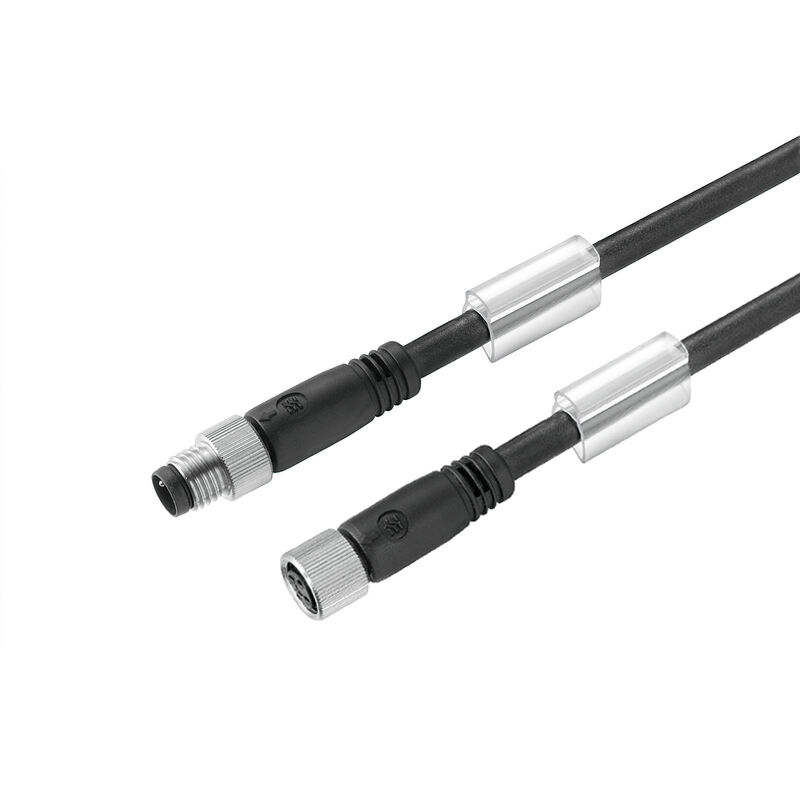

センサー/アクチュエータライン, 接続ライン, M8/M8, 極数 : 4, 2.5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 1880470250
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 関連製品 23
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 一般基準 標準 プラグ、左 プラグ、右 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E307231

一般注文データ

バージョン
センサー/アクチュエータライン, 接続ライン, M8/M8, 極数 : 4, 2.5 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
注文番号
1880470250
種別
SAIL-M8GM8G-4-2.5U
GTIN (EAN)
4032248948581
数量
1  items

寸法と重量

正味重量
65  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

LABS-free
はい
UL AWM スタイル準拠のコア
10493 (80 °C / 300 V)
UL AWM スタイル準拠の外装
20549 (80 °C / 300 V)
ねじれ時の曲げサイクル
> 5 Mio.
ねじれ長
1  m
カラーコーディング
茶色
白色
青色
黒色
ケーブルキャリアに最適
はい
ケーブル長
2.5  m
コア断面積
0.25  mm²
シースカラー
黒色
シース材料
PUR
シールド仕様
いいえ
ハロゲン
いいえ
交差結合照射
いいえ
加水分解および微生物耐性
はい
加速
5  m/s²
外径
4.4 mm ± 0.2 mm
延焼耐性
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
曲げサイクル
12 Mio
曲げ半径、最小、定置
5 x ケーブル直径
曲げ半径、最小、移動
10 x ケーブル直径
極数
4
構成可能ケーブル長
いいえ
歪み耐性
360  °/m
温度範囲、固定
-40...80 °C
温度範囲、移動
-25...80 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ
絶縁
PP
耐油性
IEC 60811:404に準拠
速度
5  m/s

一般的な技術データ

LED
いいえ
コーディング
A-coded
ジャンパー
該当なし
スレッドリング材質
真鍮、ニッケルメッキ
ハウジングの温度範囲
-25 - +85 °C
ハウジング主要材質
PUR
バージョン
ピン、ストレート – ソケット、ストレート
プラギング回数
≥ 100
保護度合い
IP65
IP66
IP67
IP68
ねじ込み
IP69
公称電圧
30  V
公称電流
4  A
接続スレッド
M8/M8
接触表面
金メッキ
汚染度
3
絶縁抵抗
108 Ω
締付けトルク
M8：0.5～0.6Nm

電気プロパティ

公称電圧
30  V
絶縁抵抗
108 Ω

一般基準

コネクタ規格
IEC 61076-2-104
証明書番号（cULus）
E307231

標準

コネクタ規格
IEC 61076-2-104

プラグ、左

左プラグ
M8, IP69, オス型接点, 直線, プラスチック, シールドなし

プラグ、右

プラグ右
M8, IP69, メス型接点, 直線, プラスチック, シールドなし

分類

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
