SAIL-M8GM8G-5-1.0U
SAIL-M8GM8G-5-1.0U
Maßzeichnung
Male, straight
SAIL-M8GM8G-5-1.0U
Maßzeichnung
Male, straight
SAIL-M8GM8G-5-1.0U
Polbild
M8 = 5-pole B-coded
SAIL-M8GM8G-5-1.0U
Polbild
M8 = 5-pole B-coded
SAIL-M8GM8G-5-1.0U
Schaltbild
SAIL-M8GM8G-5-1.0U
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M8GM8G-5-1.0U

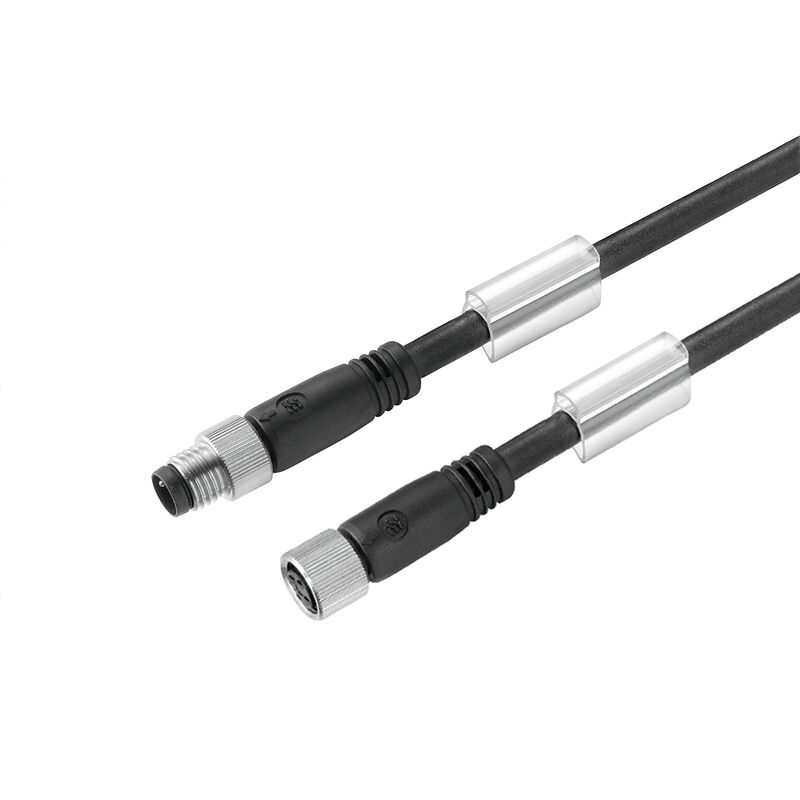

Sensor/Aktor-Leitung, M8 / M8, Polzahl : 5, 1 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 2475210100
Datenblatt herunterladen Produkt Downloads
Ist Zubehör von 1 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Stecker links Stecker rechts Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Sensor/Aktor-Leitung, M8 / M8, Polzahl : 5, 1 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.
2475210100
Art
SAIL-M8GM8G-5-1.0U
GTIN (EAN)
4064675367734
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
47 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Technische Daten Kabel

Aderquerschnitt
0,25 mm²
Bending cycles
12 Mio.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Geschirmt
Nein
Halogene
Nein
Irradiation crosslinked
Nein
Isolation
PP
Kabellänge
1 m
Lunghezza cavo configurabile
Nein
Mantelfarbe
schwarz
Polzahl
5
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Resistant to welding beads
Nein
Schleppkettentauglichkeit
Ja
Sebesség
5 m/s
Sheath material
PUR
Temperaturbereich, bewegt
-25...80 °C
Temperaturområde, fast lagd
-40...80 °C
Torsionslänge
1 m
UL AWM 방식 규격 외부 클래딩
20549 (80 °C / 300 V)
Welding spark resistance
Nein
Zrychlení
5 m/s²
Прочность при кручении
360 °/m

Allgemeine Technische Daten

Anschlussgewinde
M8 / M8
Anzugsdrehmoment
M8: 0,5 - 0,6 Nm
Ausführung
Stift, gerade - Buchse, gerade
Codierung
B-codiert
Gehäusebasismaterial
PUR
Kontaktoberfläche
vergoldet
LED
Nein
Material Gewindering
Messing, vernickelt
Nennspannung
60 V
Nennstrom
3 A
Schutzart
IP69K
IP65
IP66
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Elektrische Eigenschaften

Nennspannung
60 V

Stecker links

Stecker links
M8, IP67, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M8, IP67, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
