Vlastnosti

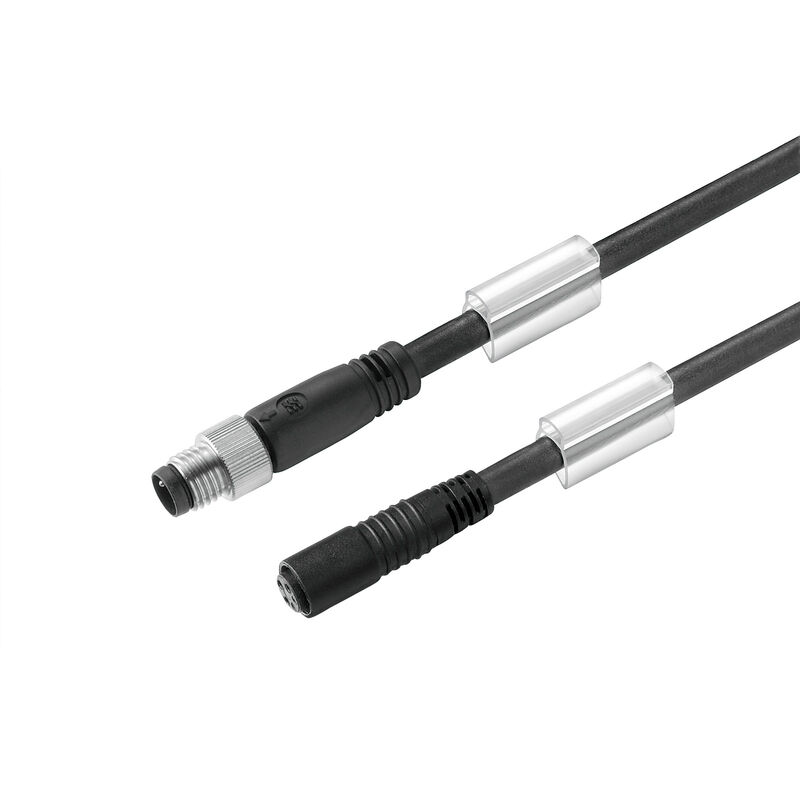

| Verze | Vedení senzoru/aktoru, Přípojka, M8 / M8, Počet pólů : 3, 10 m, pin, rovný – patice, rovná, Stíněný: Ne, LED: Ne, Materiál pláště: PVC, Halogen: Ano |
| Číslo objednávky | 1948651000 |
| Typ | SAIL-M8GM8GR-3-10V |
| GTIN (EAN) | 4032248625741 |
| Množství | 1 ks |
| Čistá hmotnost | 276 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Barevné kódování |
hnědá
modrá černá |
| Barva opláštění | černá |
| Délka kabelu | 10 m |
| Halogen | Ano |
| Izolace | PVC |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PVC |
| Odolnost proti zkrutu | 0 °/m |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolné vůči perlám kovu ze svařování | Ne |
| Počet pólů | 3 |
| Průřez jádra | 0,25 mm² |
| Stíněný | Ne |
| Teplotní rozpětí, pohyblivé | -5...80 °C |
| Teplotní rozpětí, stacionární | -30...80 °C |
| Vhodné pro nosiče kabelů | Ne |
| Vnější potah v souladu se stylem UL AWM | 2464 (80 °C / 300 V) |
| Vnější průměr | 4.5 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 60 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ne |
| Materiál kroužku se závitem | Mosaz poniklovaná |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M8 / M8 |
| Rozsah teplot krytu | -25…+85 °C |
| Stupeň krytí |
IP65
přišroubované |
| Utahovací moment | M8: 0,5 - 0,6 Nm |
| Verze | pin, rovný – patice, rovná |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 60 V |
| Standardní konektor | IEC 61076-2-104 |
| Č. osvědčení (cULus) | E307231 |
| Standardní konektor | IEC 61076-2-104 |
| Zástrčka vlevo | M8, IP69, Kontakt samec, přímý, Plast, nestíněné |
| Zástrčka vpravo | M8, IP69, Kontakt samice, přímý, Plast, nestíněné |
| Název ilustrace 04 | Rozměrový výkres |
| Podnadpis obrázku-04 | Straight socket |
| Název ilustrace 05 | Schéma pólů |
| Podnadpis obrázku-05 | Male |
| Název ilustrace 06 | Schéma pólů |
| Podnadpis obrázku-06 | Socket |
| Název ilustrace 07 | Schéma připojení |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1948651000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E307231 |
