SAIL-VSA-1.5U(0.5)
SAIL-VSA-1.5U(0.5)
Габаритный чертеж
SAIL-VSA-1.5U(0.5)
Габаритный чертеж
SAIL-VSA-1.5U(0.5)

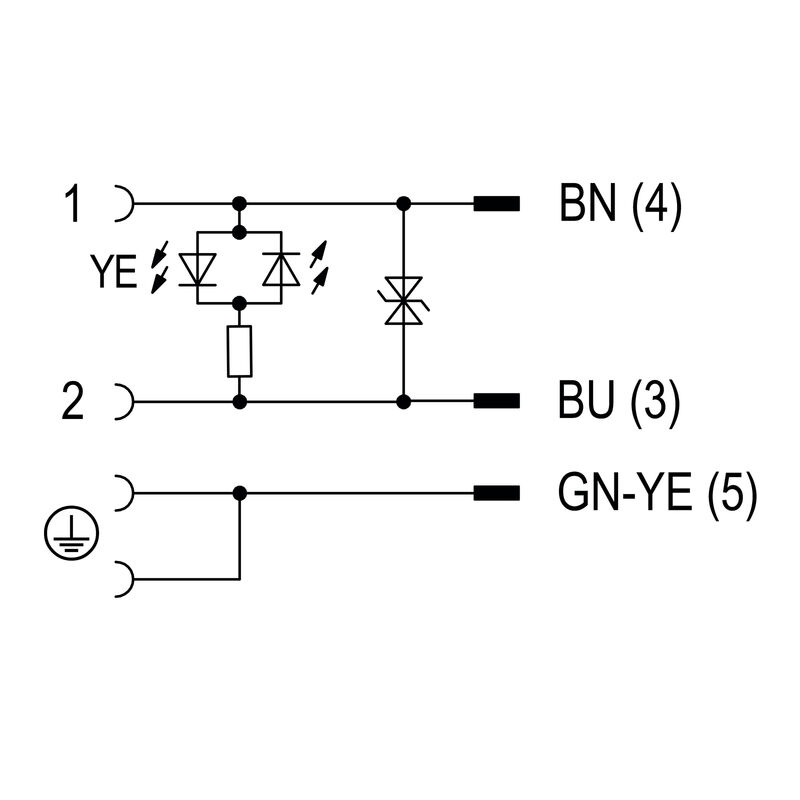

Схема соединений

SAIL-VSA-1.5U(0.5)

Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 1.5 m, PUR, black

№ продукта 1845120150
Загрузить спецификации Инженерная поддержка
Связанные продукты 10
Approvals General ordering data Dimensions et poids Environmental Product Compliance Технические характеристики кабеля PB46 Общие технические данные Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

General ordering data

Версия
Valve cable (assembled), One end without connector - valve plug, Design A (18 mm), Cable length: 1.5 m, PUR, black
Заказ №
1845120150
Тип
SAIL-VSA-1.5U(0.5)
GTIN (EAN)
4032248358021
Qty.
1 items

Dimensions et poids

Nettó tömeg
72 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Технические характеристики кабеля

Возможно использование с троссом для протяжки
Да
Галогены
Нет
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
1,5 m
Количество контактов
3
Материал оболочки
Полиуретан
Наружный диаметр
4.6 mm ± 0.2 mm
Поперечное сечение жилы
0,5 mm²
Цвет оболочки
черный
Экранированный
Ne

PB46 Общие технические данные

LED
Да
Блок схемной защиты
Диод супрессор
Вид защиты
IP67
когда ввинчен
Диапазон температур корпуса
-25…+80 °C
Исполнение
Открытый конец кабеля - клапанный разъем
Кодировка
Конструкция A (18 мм)
Материал контакта
CuZn
Момент затяжки
Крепежный винт М3: 0,4 Нм
M12: 0,8–1,2 Нм
Номинальное напряжение
24 V
Номинальный ток
4 A
Поверхность контакта
луженые
Соединительная резьба
прочее

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
