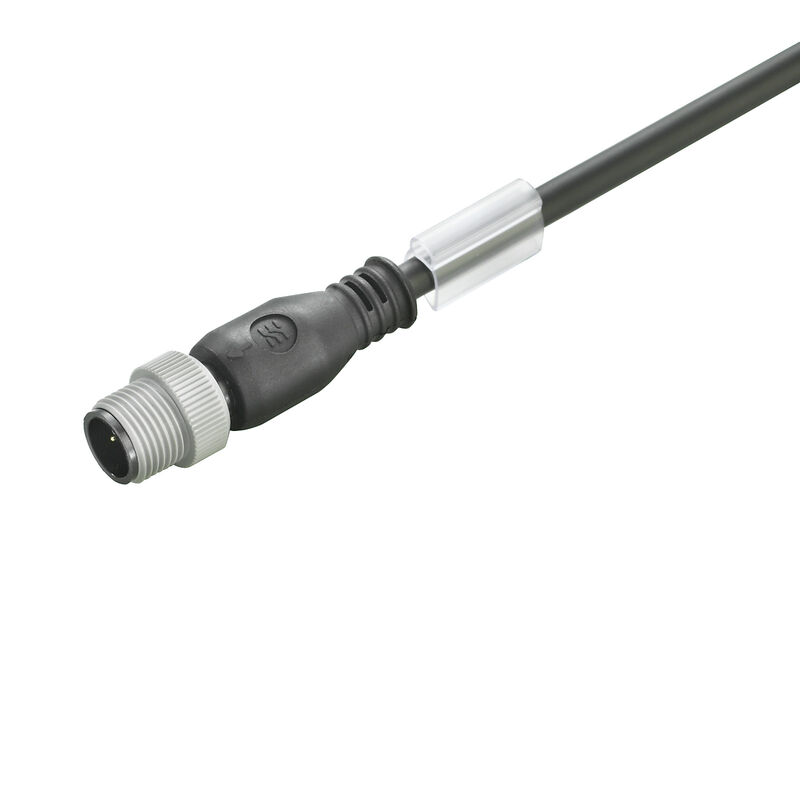

SAIP-M12G-4-1.5U

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 1.5 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1108810150

Verze	Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 1.5 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky	1108810150
Typ	SAIP-M12G-4-1.5U
GTIN (EAN)	4032248888214
Množství	1 ks

Čistá hmotnost

47,52 g

Stav souladu se směrnicí RoHS	V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Barevné kódování	hnědá bílá modrá černá
Barva opláštění	černá
Bez LABS	Ano
Cykly ohybu	12 mil.
Cykly ohybu v krutu	> 5 Mio.
Délka kabelu	1,5 m
Délka krutu	1 m
Halogen	Ne
Hydrolýza a odolnost proti mikrobům	Ano
Izolace	PP
Konfigurovatelná délka kabelu	Ne
Materiál pláště	PUR
Odolnost proti zkrutu	360 °/m
Odolnost proti šíření ohně	In accordance with UL1581 UL / CUL FT2 v souladu s IEC 60332-2-2
Odolnost vůči jiskrám ze sváření	Ne
Odolnost vůči olejům	v souladu s IEC 60811:404
Odolné vůči perlám kovu ze svařování	Ne
Poloměr ohybu, min., pohyblivý	10 x průměr kabelu
Poloměr ohybu, min., stacionární	5x průměr kabelu
Počet pólů	4
Průřez jádra	0,34 mm²
Rychlost	5 m/s
Stíněný	Ne
Teplotní rozpětí, pohyblivé	-25...80 °C
Teplotní rozpětí, stacionární	-40...80 °C
Vhodné pro nosiče kabelů	Ano
Vnější potah v souladu se stylem UL AWM	20549 (80 °C / 300 V)
Vnější průměr	4.7 mm ± 0.2 mm
Zesítěné vyzařování	Ne
Zrychlení	5 m/s²
Žíla v souladu se stylem UL AWM	10493 (80 °C / 300 V)

Izolační síla	10⁸ Ω
Jmenovité napětí	250 V

Standardní konektor	IEC 61076-2-101
Č. osvědčení (cULus)	E307231

Standardní konektor

IEC 61076-2-101

Zástrčka vlevo

M12, A-kódování, IP69, Kontakt samec, přímý, Plast, nestíněné

Zástrčka vpravo

volný konec vodiče

Název ilustrace 03	Rozměrový výkres
Podnadpis obrázku-03	Male, straight
Název ilustrace 04	Schéma pólů
Podnadpis obrázku-04	Male
Název ilustrace 06	Ideální nástroj: Screwty ^{® s momentovou funkcí}
Podnadpis obrázku-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211572)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1108810150)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1108810150)
Oznámení o změně produktu	[Technical change to M12 plastic nuts - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_93139) [Technical change to M12 plastic nuts - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_93140) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Schválení	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cULus)	E307231
