SAIP-M12G-4-5.0U
SAIP-M12G-4-5.0U
Pole scheme
Male, straight
SAIP-M12G-4-5.0U
Pole scheme
M12 = A-coded
SAIP-M12G-4-5.0U
Wiring diagram

SAIP-M12G-4-5.0U

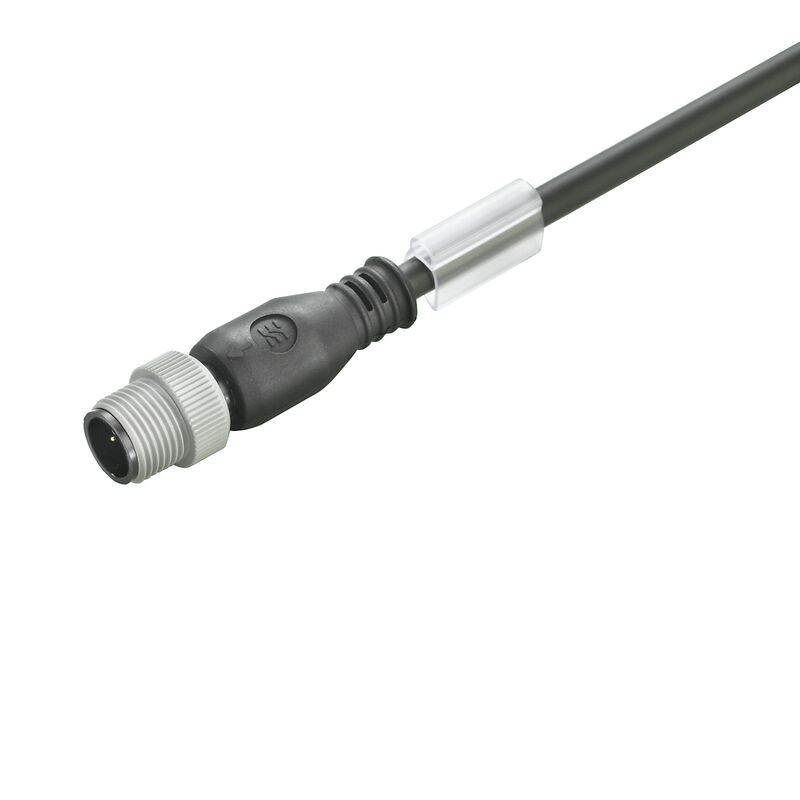

Sensor/actuator line, One end without connector, M12, Number of poles : 4, 5 m, pin, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

Tuotteen tunnus 1108810500
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 7 Samankaltaiset tuotteet 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper General standards Standards Plug, left Plug, right Product images Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

General ordering data

Utförande
Sensor/actuator line, One end without connector, M12, Number of poles : 4, 5 m, pin, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
Art.nr.
1108810500
Typ
SAIP-M12G-4-5.0U
GTIN (EAN)
4032248888191
Qty.
1 items

Dimensions and weights

Net weight
144,32 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant with exemption
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Antal poler
4
Temperaturområde, rörligt
-25...60 °C
Vridningslängd
1 m
Ytterdiameter
4.1 mm + 0.15 mm
Без линейного алкилбензол сульфоната
Yes
Возможно использование с троссом для протяжки
Yes
Галогены
No
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
5 m
Жила в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
10493 (80 °C / 300 V)
Изоляция
PP
Количество жил
4
Материал оболочки
PUR
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20549 (80 °C / 300 V)
Настраиваемая длина кабеля
No
Облучение с перекрестными связями
No
Огнестойкость
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Поперечное сечение жилы
0,34 mm²
Прочность при кручении
180 °/m
Радиус изгиба мин., изменяющийся
10 x cable diameter
Радиус изгиба, мин., постоянный
5 x cable diameter
Скорость
3,33 m/s
Стойкость к сварочным искрам
No
Ускорение
5 m/s²
Устойчивость к воздействию масла
Yes
Устойчивость к гидролитическому расщеплению и воздействию микроорганизмов
Yes
Устойчивые к каплям сварочного металла
아니요
Цвет оболочки
black (similar to RAL 9005)
Цветовая кодировка
brown
white
blue
black
Циклы изгиба при скручивании
> 5 Mio.
Циклы сгиба
12 Mio
Экранированный
No

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12 (plastmutter): 0,6 - 0,8 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktyta
förgylld
LED
Nej
Material låsring
Plastic
Märkström
4 A
Nedsmutsningsgrad
3
Nominell spänning
250 V
Skyddsklass
IP65
IP66
IP67
IP68
when screwed in
Stickcykler
≥ 100
Temperaturområde kapsling
-25…+85 °C
Utförande
pin, straight

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
250 V

General standards

Вилочный разъем, стандарт
IEC 61076-2-101
Сертификат № (cULus)
E307231

Standards

Вилочный разъем, стандарт
IEC 61076-2-101

Plug, left

Stickkontakt vänster
M12, A-coded, IP69, male contact, straight, Plastic, unshielded

Plug, right

Stickkontakt höger
free conductor end

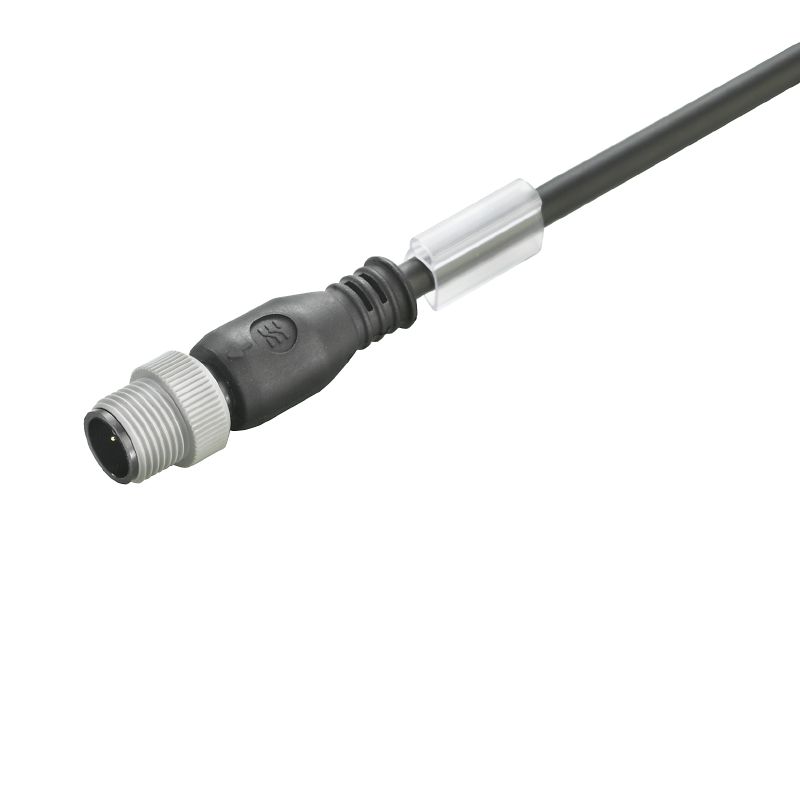

Product images

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
