製品情報
| バージョン | フィードスルー端子台, ねじ接続, ミディアムイエロー, 70 mm², 192 A, 1000 V, 接続数: 1 |
| 注文番号 | 0636620000 |

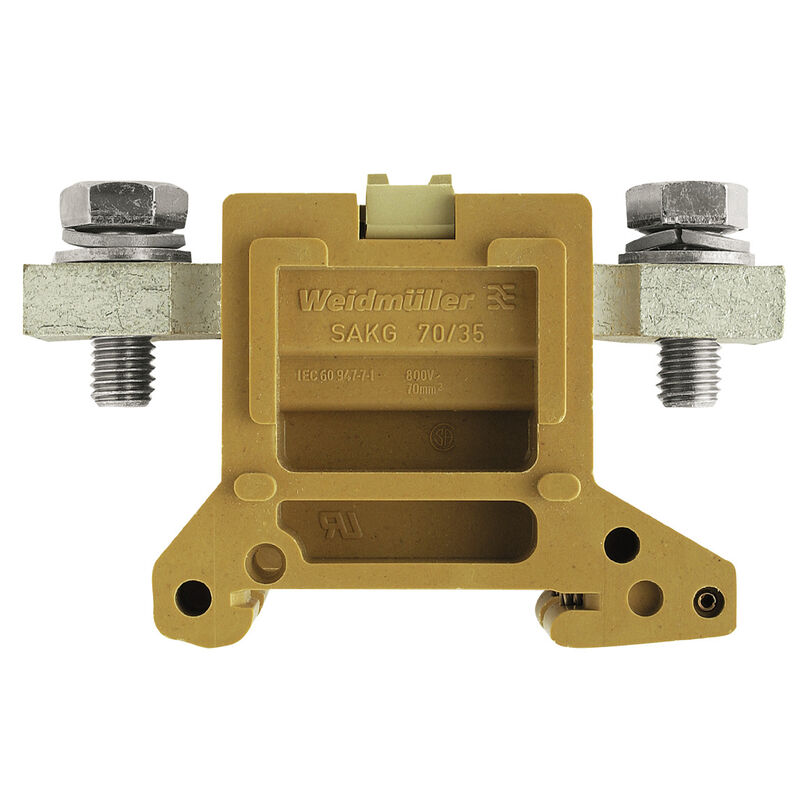

| 種別 | SAKG 70/35 II/GW |
| GTIN (EAN) | 4008190157876 |
| 数量 | 10 items |
| 深さ | 51.4 mm |
| 奥行き（インチ） | 2.024 inch |
| 高さ | 84 mm |
| 高さ（インチ） | 3.307 inch |
| 幅 | 32 mm |
| 幅（インチ） | 1.26 inch |
| 正味重量 | 166.59 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| 材質 | KrG |
| 色 | ミディアムイエロー |
| UL 94 可燃性等級 |
V-0
5VA |
| バージョン | スタッド端子 |
| エンドカバープレートの要求 | はい |
| 電位数 | 1 |
| レベル数 | 1 |
| レベルごとのクランプポイント数 | 2 |
| 層ごとの電位数 | 1 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | いいえ |
| レール | TS 35 |
| N 関数 | いいえ |
| PE 関数 | いいえ |
| PEN 関数 | いいえ |
| 取り付け方式 | 篏合仕様 |
| 爆発試験バージョン | いいえ |
| 開放側面 | 開く |
| 類似端子数 | 1 |
| 接続種別、追加接続 | ねじ接続 |
| クランプネジ | M 8 |
| クランプ範囲、最大 | 95 mm² |
| クランプ範囲、最小 | 10 mm² |
| 導体接続断面積 AWG、最大. | AWG 4/0 |
| 接続数 | 1 |
| 接続断面、撚線、最大 | 95 mm² |
| 接続断面、撚線、最小 | 10 mm² |
| 接続方向 | 横向きに |
| 接続方式 | ねじ接続 |
| 締付けトルク、最大. | 12 Nm |
| 締付けトルク、最小. | 6 Nm |
| 配線接続断面 AWG、最小 | AWG 20 |
| 配線接続断面、ソリッドコア、最小 | 10 mm² |
| 配線接続断面、細径撚線、最大 | 95 mm² |
| 配線接続断面、細径撚線、最小 | 10 mm² |
| 配線接続断面ソリッドコア、最大 | 16 mm² |
| 証明書番号（CSA） | 12400-199 |
| 配線の最大断面（CSA） | 0000 AWG |
| 配線の最小断面（CSA） | 00 AWG |
| 電圧規模C（CSA） | 600 V |
| 電流の規模C（CSA） | 200 A |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 4/0 |
| 標準 | IEC 60947-7-1 |
| 配線接続断面 AWG、最小 | AWG 20 |
| 定格断面 | 70 mm² |
| 定格電圧 | 1,000 V |
| 定格 DC 電圧 | 1,000 V |
| 定格電流 | 192 A |
| 最大導体電流 | 192 A |
| 標準 | IEC 60947-7-1 |
| IEC 60947-7-x 準拠の容量抵抗 | 0.17 mΩ |
| 定格インパルス耐電圧 | 8 kV |
| IEC 60947-7-xに準拠した出力損失 | 6.14 W |
| 汚染度 | 3 |
| 導体サイズフィールド配線最大（UR） | 000 AWG |
| 導体サイズフィールド配線最小（UR） | 6 AWG |
| 導体サイズ工場配線最大（UR） | 000 AWG |
| 導体サイズ工場配線最小（UR） | 6 AWG |
| 証明書番号（UR） | E60693 |
| 電圧規模C（UR） | 600 V |
| 電流の規模C（UR） | 200 A |
| 承認/証明書/適合証明書 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36625)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204182) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0636620000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0636620000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 証明書番号（UR） | E60693 |
