製品情報

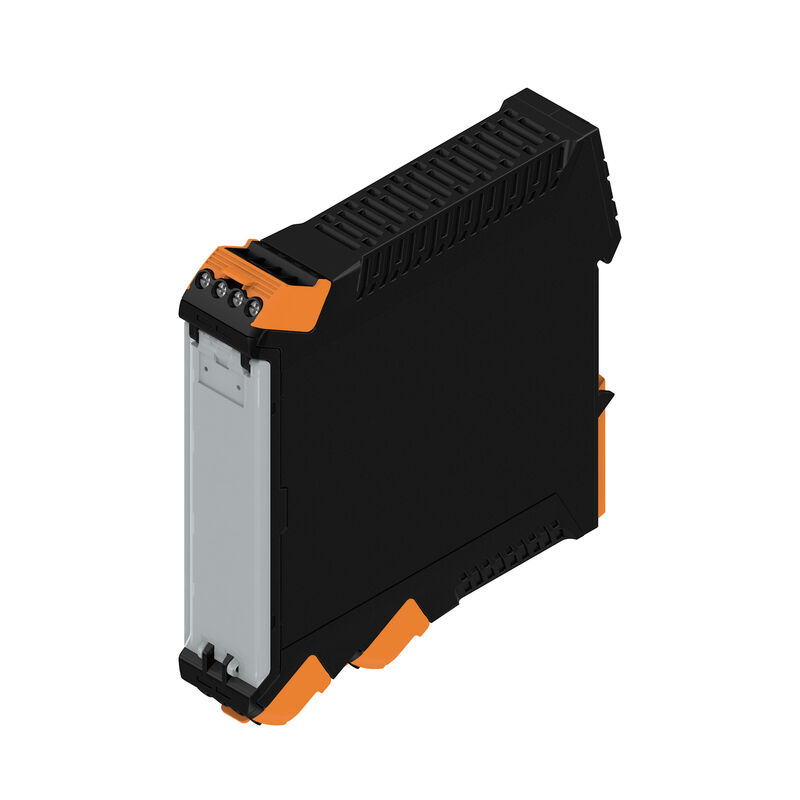

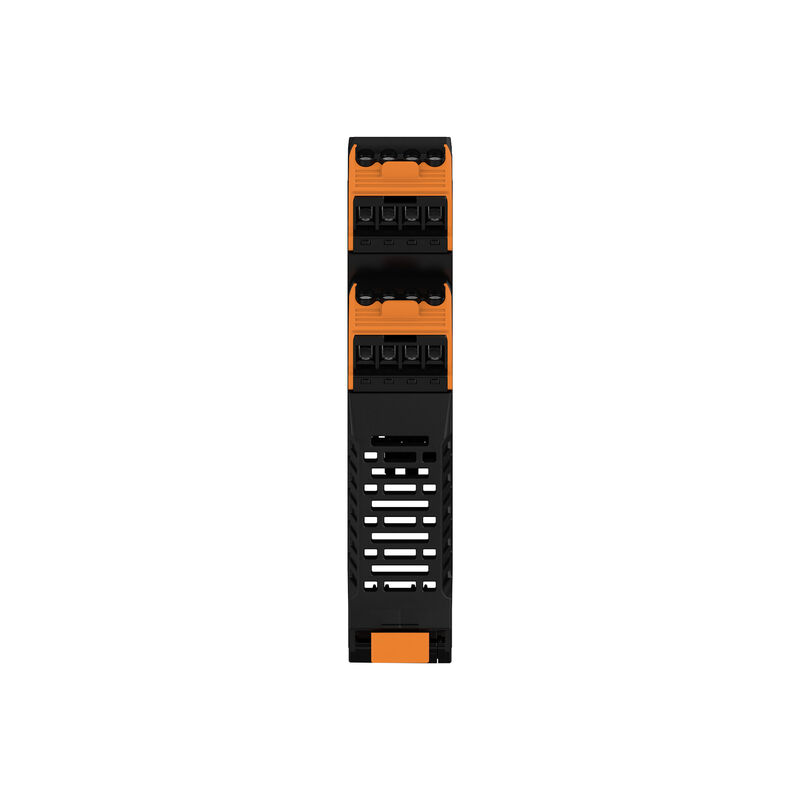

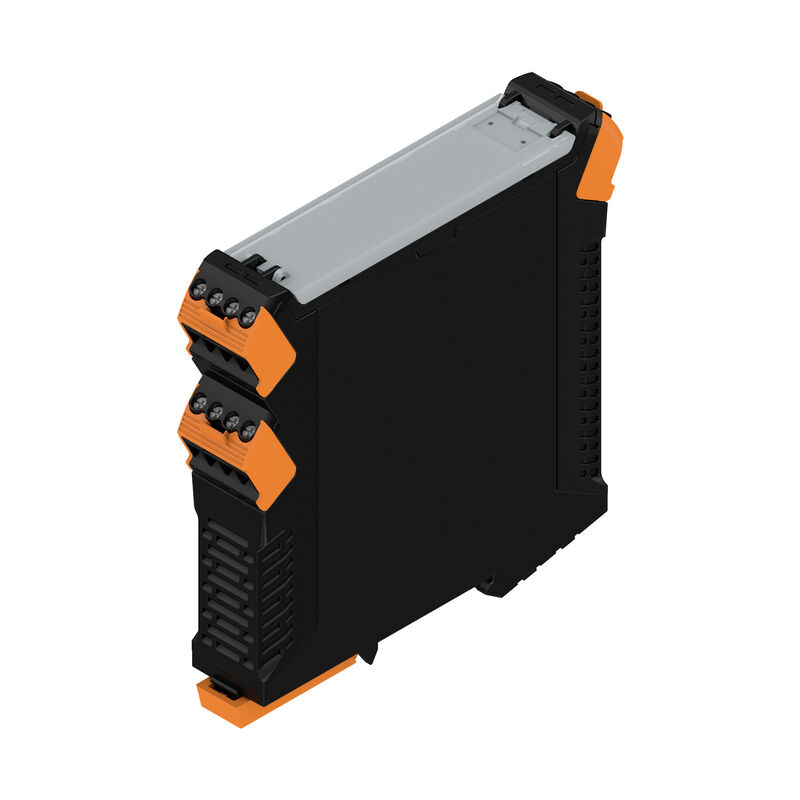

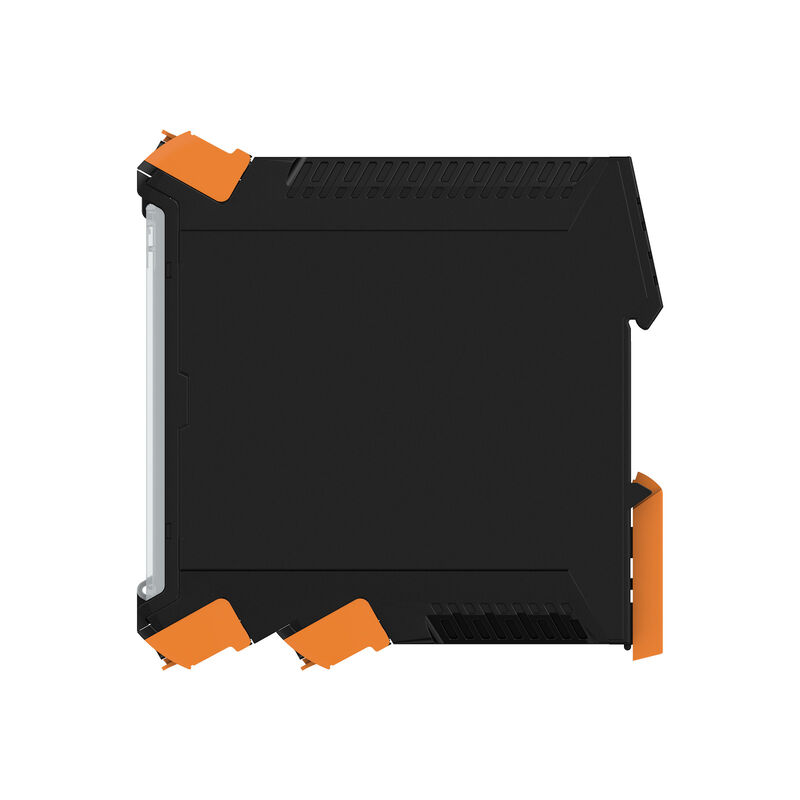

| バージョン | 電子機器ハウジングのサンプル, OMNIMATEハウジング – シリーズCH20M 黒色, 女性用プラグを含む個々の部品で構成された開発者向けサンプルキット, 完全なエンクロージャ, 接続技術, 幅: 22.5 mm |
| 注文番号 | 1519320000 |
| 種別 | SAMPLE CH20M22 1/2 |
| GTIN (EAN) | 4050118327120 |
| 数量 | 1 items |

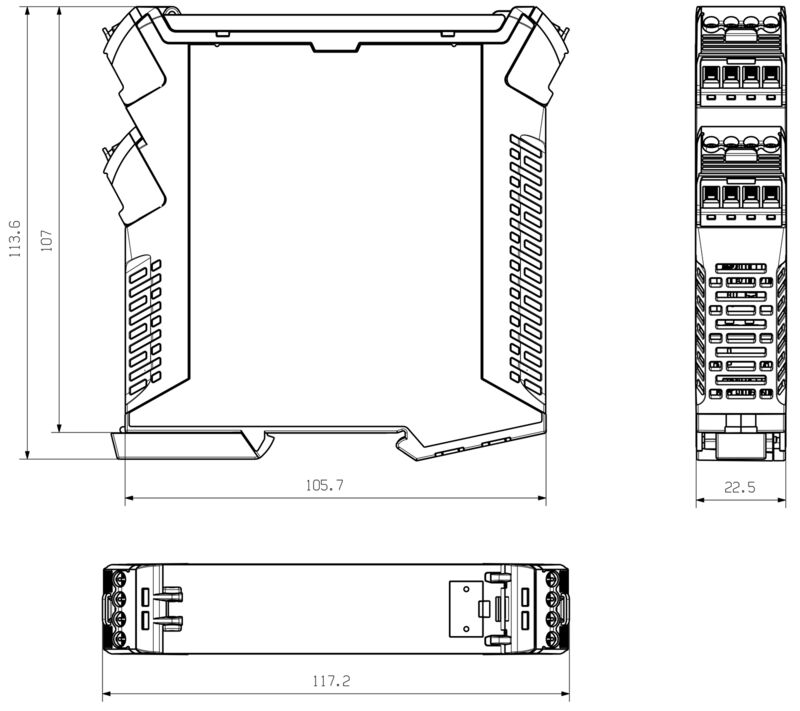

| 深さ | 113.6 mm |
| 奥行き（インチ） | 4.472 inch |
| 高さ | 117.2 mm |
| 高さ（インチ） | 4.614 inch |
| 幅 | 22.5 mm |
| 幅（インチ） | 0.886 inch |
| 長さ | 113.6 mm |
| 長さ（インチ） | 4.472 inch |
| 正味重量 | 109 g |
| 取り付け温度 | -25 °C...85 °C |
| 湿度 | 相対湿度： 5～93%、Tu = 40℃、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 定格電流、最大極数（Tu=20°C） | 10 A |
| 定格電流、最大極数 （Tu=40°C） | 9 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 250 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| UL 94 可燃性等級 | V-0 |
| 材質 | プラスチック |
| 比較追跡指数（CTI） | 400 ≤ CTI <600 |
| 絶縁材 | PA 66 GF 30 |
| 絶縁材グループ | II |
| 表面仕上 | 未処理 |
| カラーチャート（類似） | RAL 9011 |
| レール | TS 35 |
| 保護度合い | IP20がインストール済み |
| 封止オプション | いいえ |
| 色 | 黒色 |
| PCB 形状の公差 | 0.1 mm |
| 回路基板の厚さの公差 | ±0.15 mm |
| 回路基板厚 | 1.6 mm |
| 接続レベル数 | 2 |
| 換気口数 | 3 |
| 極数 | 4 |
| 渡り配線 | いいえ |
| PCBへの接点タイプ | はんだ接続、直接 |
| 接続方式 | プラグ接続可能 |
| フリップカバー取り付け可能 | はい |
| マーカー一体化可能 | はい |
| 機能ポート統合の準備として切り出す | いいえ |
| 足のクリップ色 | 橙色 |
| 渡り配線 | いいえ |
| 接続レベル数 | 2 |
| 極数 | 4 |
| 導体接続方法 | クランプヨークねじ接続 |
| 被覆剥き長さ | 8 mm |
| 締付けトルク、最小. | 0.4 Nm |
| 締付けトルク、最大. | 0.5 Nm |
| クランプ範囲、最小 | 0.13 mm² |
| クランプ範囲、最大 | 2.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 14 |
| 固定式、最小 H05（07） V-U | 0.2 mm² |
| 固定式、最大 H05（07） V-U | 2.5 mm² |
| 撚線、最大. H07V-R | 2.5 mm² |
| フレキシブル、最小 H05（07） V-K | 0.2 mm² |
| w. プラスチックカラーフェルール、DIN 46228 pt 4、最小. | 0.25 mm² |
| プラスチックカラー付フェルール DIN 46228 pt 4、最大 | 2.5 mm² |
| w. フェルール、DIN 46228 pt 1、最小. | 0.25 mm² |
| ワイヤエンドフェルール付 DIN 46228 pt 1、最大 | 2.5 mm² |
| 最大クランプ範囲 | 2.5 mm² |
| エンジニアリングデータ |
[CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199729) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1519320000) |
| 技術文書 | [PCB_position_50881_LP-POSITION_22MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188761) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-02 |
| ECLASS 12.0 | 27-18-27-02 |
| ECLASS 13.0 | 27-19-05-01 |
| ECLASS 14.0 | 27-19-01-01 |
| ROHS | 適合 |
