SC 3.81/06/90F 3.2SN BK BX

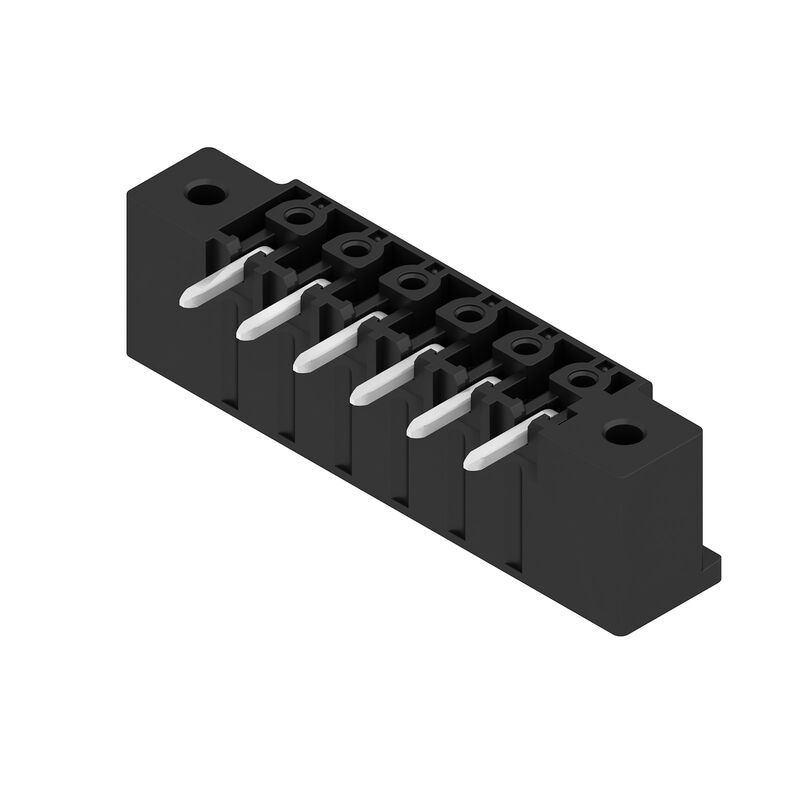

Produktbild
SC 3.81/06/90F 3.2SN BK BX

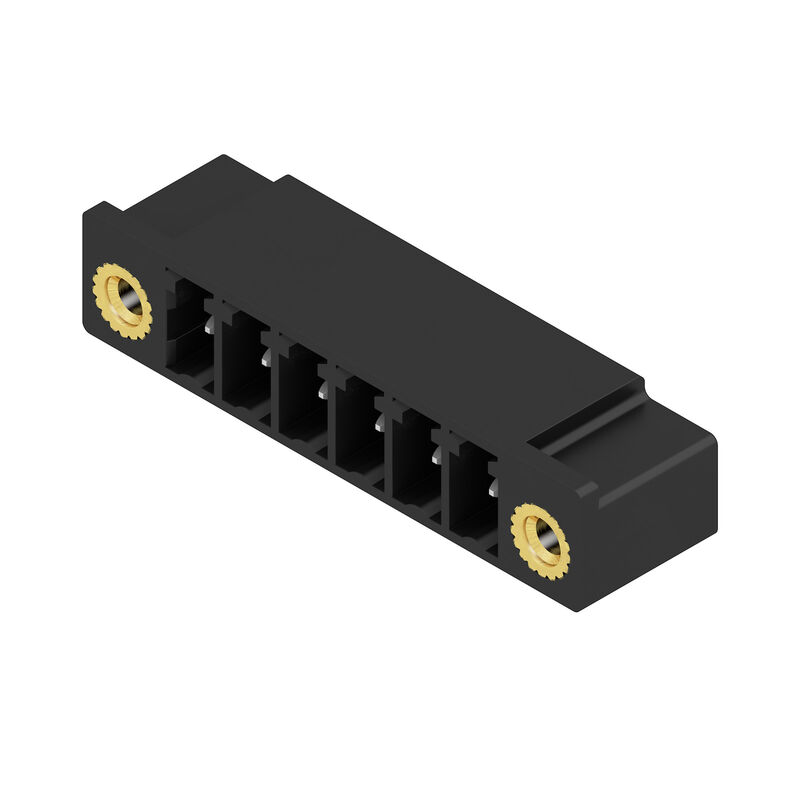

Obrázek výrobku
SC 3.81/06/90F 3.2SN BK BX
Dimensional drawing

SC 3.81/06/90F 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, Flansch, THT-Lötanschluss, 3.81 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1793370000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Ist Gegenstück von 5 Verwandte Artikel 25
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Datos nominales según UL 1059 Verpackungen Důležitá poznámka Klasifikace

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftleiste, Flansch, THT-Lötanschluss, 3.81 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Best.-Nr.
1793370000
Art
SC 3.81/06/90F 3.2SN BK BX
GTIN (EAN)
4032248228447
VPE
54 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Abmessungen und Gewichte

Tiefe
9,2 mm
Tiefe (inch)
0,362 inch
Höhe
10,3 mm
Výška (v palcích)
0,406 inch
Nejvyšší nebo nejnižší verze
7,1 mm
Breite
33,46 mm
Width (inches)
1,317 inch
Nettogewicht
2,593 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BC/SC 3.81
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
3,81 mm
Raster in Zoll (P)
0,15 "
Abgangswinkel
90°
Polzahl
6
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
0 / -0,2 mm
Lötstift-Abmessungen
d = 1,0 mm
Nyolcszögletű
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,2 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
19,05 mm
L1 in pollici
0,75 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
コーディング可能
예
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5 N

Werkstoffdaten

Isolierstoff
PA GF
Farbe
schwarz
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 550
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-ötvözet
Kontaktoberfläche
ónozott
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,3 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 76 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennstrom (Use group B / CSA)
11 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Datos nominales según UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
11 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Verpackungen

Verpackung
Box
VPE Länge
351 mm
VPE Breite
140 mm
VPE Höhe
31 mm

Důležitá poznámka

IPC-Konformität
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Hinweise
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • For additional mechanical support for male connectors with screw flange (…F), we recommend an additional cable gland with fastening screws (sheet metal screw ISO 1481-ST 2.2x4.5 C or ISO 7049-ST 2.2x4.5 C – see Accessories). Cable gland only permitted before soldering.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
