SC 3.81/10/135F 3.2SN OR BX

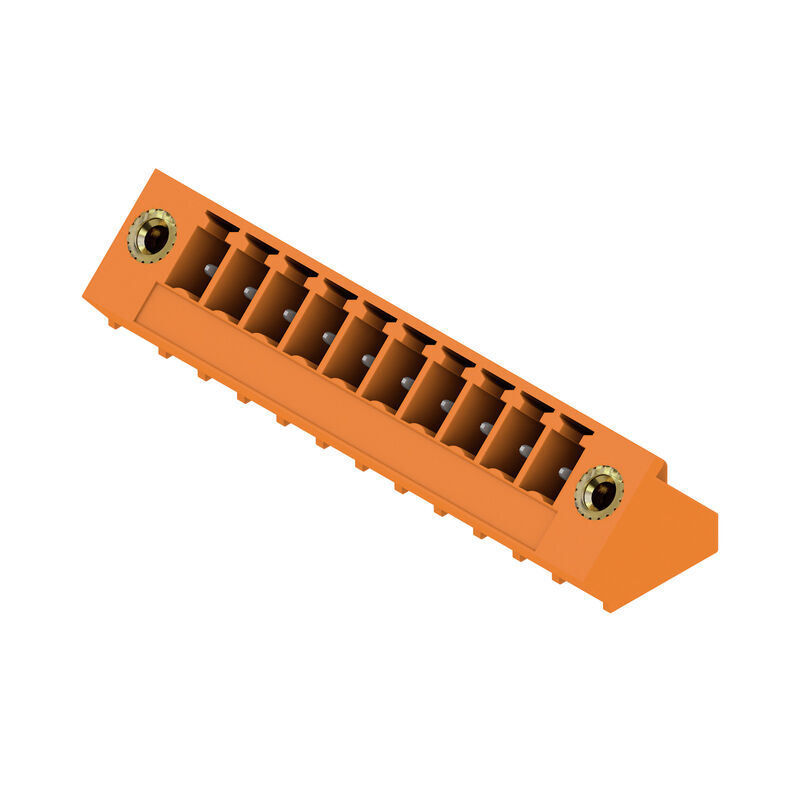

Imagen de producto
SC 3.81/10/135F 3.2SN OR BX

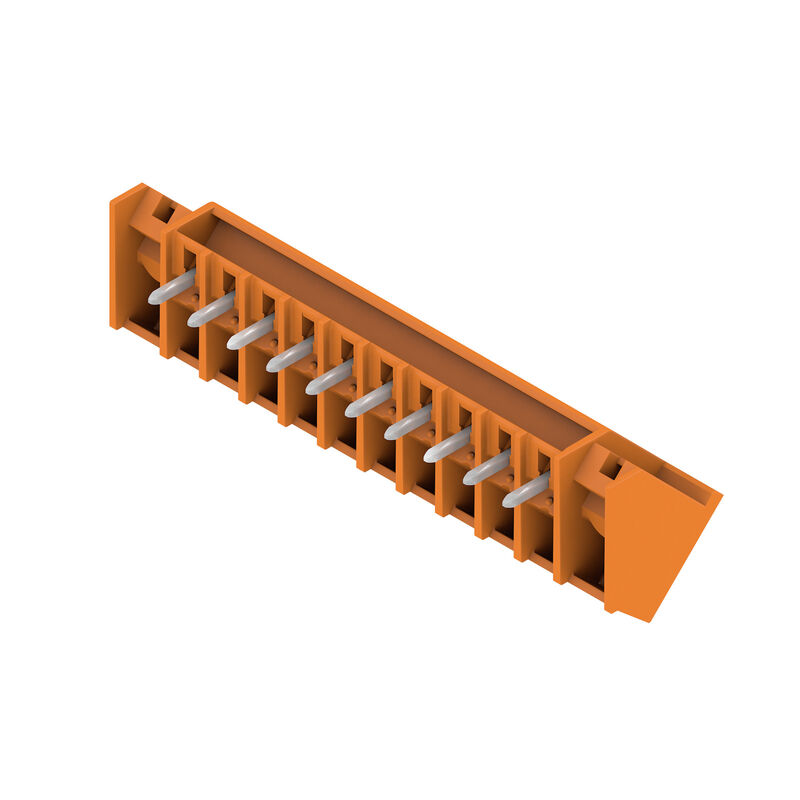

Imagen de producto
SC 3.81/10/135F 3.2SN OR BX
Dimensional drawing

SC 3.81/10/135F 3.2SN OR BX

プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 10, 135°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱

N.º de artículo 1976820000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 11
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Névleges adatok IEC szerint Dati di dimensionamento secondo CSA Rated data acc. to UL 1059 Imballaggio 중요 참고 사항 분류

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Dati generali per l’ordinazione

Változat
プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 3.81 mm, 極数: 10, 135°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱
Rendelési szám
1976820000
Típus
SC 3.81/10/135F 3.2SN OR BX
GTIN (EAN)
4032248684847
Qty.
50 adet
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Dimensioni e pesi

Mélység
13,1 mm
Mélység (coll)
0,516 inch
Magasság
14,2 mm
높이 (인치)
0,559 inch
가장 낮은 버전의 높이
11 mm
Szélesség
48,49 mm
Ширина (в дюймах)
1,909 inch
Nettó tömeg
3,567 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme con esenzione
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Specifiche di sistema

Termékcsalád
OMNIMATE Signal - Serie BC/SC 3.81
Csatlakozás típusa
보드 결선
Felszerelés NYÁK-ra
Połączenie lutowane THR
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
135°
Pólusszám
10
Forrasztótüskék száma pólusonként
1
Longueur du picot à souder (l)
3,2 mm
Forrasztótüske tűrése
0 / -0,2 mm
Forrasztótüske méretei
d = 1,0 mm
octogonal
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,2 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
34,29 mm
L1 en pulgadas
1,35 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí
Fuerza de inserción/polo, máx.
7 N
Fuerza de extracción/polo, máx.
5 N

Dati del materiale

Szigetelőanyag
PA GF
Szín
주황색
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
UL 94 flammability rating
V-0
Érintkező anyaga
Aleación de Cu
Érintkező felület
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
17,5 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
17,1 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Rated data acc. to UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Imballaggio

Csomagolás
Box
VPE hosszúság
256 mm
VPE szélesség
118 mm
VPE magasság
25 mm

중요 참고 사항

IPC megfelelőség
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Megjegyzések
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Symbol P na rysunkach oznacza raster
  • Do zapewniania dodatkowego podparcia złączy męskich z kołnierzem śrubowym (…F), zalecamy dodatkową dławnicę kablową ze śrubami mocującymi (blachowkręt ISO 1481-ST 2,2X4,5 C lub ISO 7049-ST 2,2X4,5 C – patrz Akcesoria). Dławnicę kablową można stosować tylko przed lutowaniem.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    분류

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
