SC-SMT 3.81/04/90G 3.2SN BK BX
Product image

SC-SMT 3.81/04/90G 3.2SN BK BX

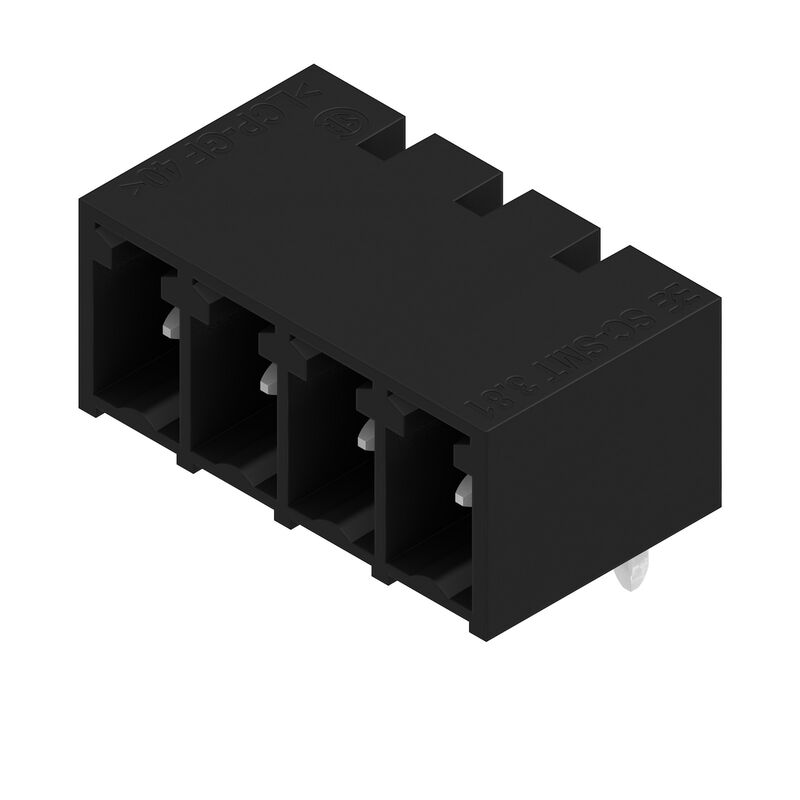

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz

Cikkszám 1862490000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 2 A következő ellendarabja 1 Kapcsolódó termékek 20
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok Datos nominales según UL 1059 Csomagolás Fontos megjegyzés Klasifikace

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT/THR-forrasztott csatlakozással, 3.81 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.2 mm, ónozott, fekete, Doboz
Rendelési szám
1862490000
Típus
SC-SMT 3.81/04/90G 3.2SN BK BX
GTIN (EAN)
4032248427628
Qty.
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Méretek és tömegek

Mélység
9,2 mm
Mélység (coll)
0,362 inch
Magasság
10,27 mm
Magasság (coll)
0,404 inch
Nejvyšší nebo nejnižší verze
7,07 mm
Szélesség
15,93 mm
Breite (inch)
0,627 inch
Nettó tömeg
0,908 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat BC/SC 3.81
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
Připojení pájením přetavením průchozím otvorem
Raszter mm-ben (P)
3,81 mm
Raszter inch-ben (P)
0,15 "
Kimenő könyök
90°
Pólusszám
4
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2 mm
Forrasztótüske tűrése
0 / -0,02 mm
Forrasztótüske méretei
d = 1,0 mm
ottagonale
Forrasztótüske méretei=d Tűrés
0 / -0,04 mm
Forrasztószem lyukátmérő (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Outside diameter of solder pad
2,1 mm
Template aperture diameter
1,9 mm
L1 in mm
11,43 mm
L1 w calach
0,45 "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
Кодируемый
Да

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Érintkező anyaga
구리 합금
Érintkező felület
tinned
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Temperaturområde Montage, max.
120 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
13,9 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges áram, maximális pólusszám (Tu=40°C)
12,4 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Rövid idejű határáram ellenállás
3 x 1s, 76 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
11 A
Hivatkozás a tanúsítási értékekre
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Datos nominales según UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Névleges áram (D felhasználási csoport/ UL 1059)
11 A
Hivatkozás a tanúsítási értékekre
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
88 mm
VPE szélesség
71 mm
VPE magasság
42 mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • Additional variants on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • P on drawing = pitch
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months
