製品情報

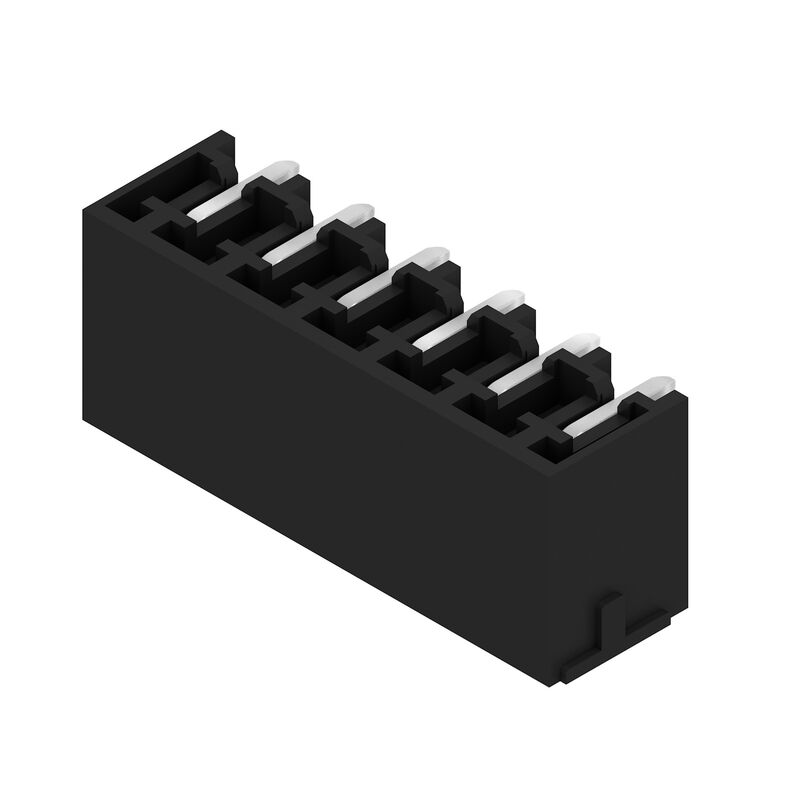

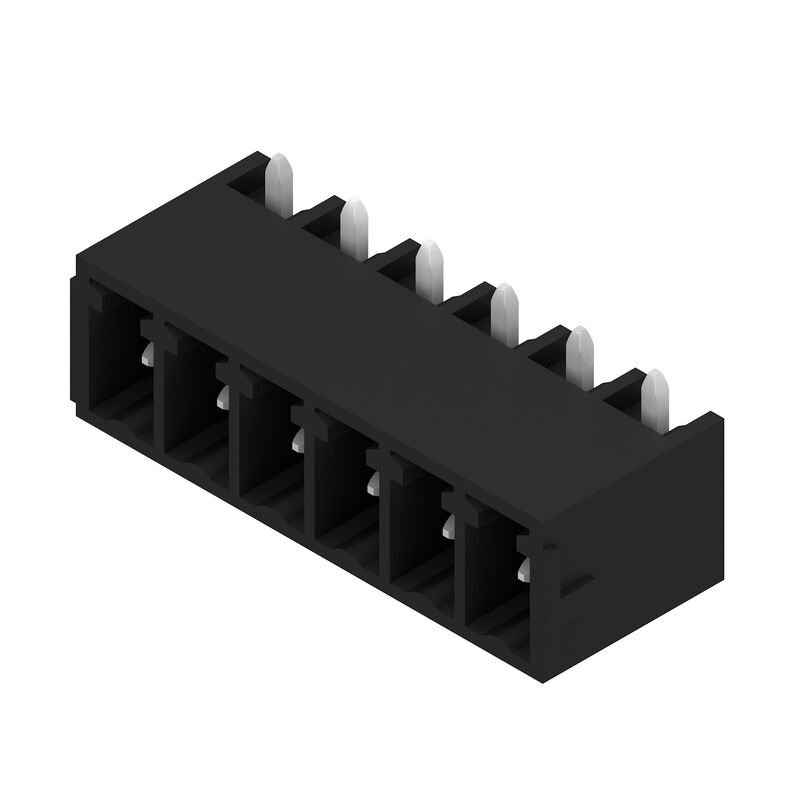

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 3.81 mm, 極数: 6, 270°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 1036870000 |
| 種別 | SC-SMT 3.81/06/270G 1.5SN BK BX |
| GTIN (EAN) | 4032248765454 |
| 数量 | 50 items |
| 製品データ |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| パッケージ | 箱 |
| 深さ | 9.2 mm |
| 奥行き（インチ） | 0.362 inch |
| 高さ | 8.6 mm |
| 高さ（インチ） | 0.339 inch |
| 下位バージョンの高さ | 7.1 mm |
| 幅 | 24.25 mm |
| 幅（インチ） | 0.955 inch |
| 正味重量 | 1.86 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE信号 – BC/SC 3.81シリーズ |
| 接続方式 | 基板接続 |
| PCB の取り付け | THT/THRはんだ接続 |
| ピッチ (mm) (P) | 3.81 mm |
| ピッチ (インチ) (P) | 0.15 " |
| 外向きエルボ | 270° |
| 極数 | 6 |
| 極当たりソルダーピン数 | 1 |
| ソルダーピン長 (l) | 1.5 mm |
| ソルダーピン長 公差 | +0,02 / -0,02 mm |
| はんだピン寸法 |
d = 1.0 mm
八角形 |
| はんだピンの寸法= d公差 | 0 / -0,03 mm |
| ソルダーアイレット穴直径 (D) | 1.3 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| はんだパッドの外径 | 2.1 mm |
| テンプレート開口径 | 1.9 mm |
| L1 (mm) | 19.05 mm |
| L1 (インチ) | 0.75 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込 |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| 体積抵抗 | ≤5 mΩ |
| コーディング可能 | はい |
| 絶縁材 | LCP GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 120 °C |
| 温度範囲、設置、最小 | -25 °C |
| 温度範囲、設置、最大 | 120 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 17.5 A |
| 定格電流、最大極数（Tu=20°C） | 17 A |
| 定格電流、最小極数 （Tu=40°C） | 17.5 A |
| 定格電流、最大極数 （Tu=40°C） | 15.1 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 320 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 160 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 160 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで76 A |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 11 A |
| 設定（cURus） | CURUS |
| 証明書番号（cURus） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 11 A |
| 定格電流 (グループ D / UL 1059 使用) | 11 A |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 103 mm |
| VPE幅 | 75 mm |
| VPEの高さ | 52 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98233) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1036870000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ホワイトペーパーの表面取り付け技術 | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| 認可 |  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E60693 |
