SC-SMT 3.81/11/180G 3.2SN BK BX

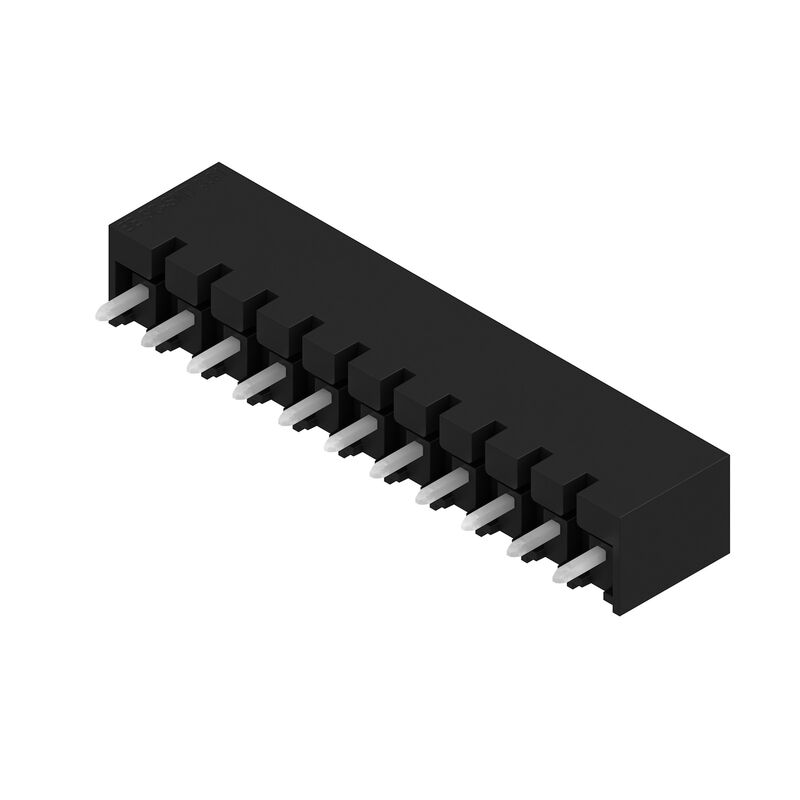

Imagen de producto
SC-SMT 3.81/11/180G 3.2SN BK BX

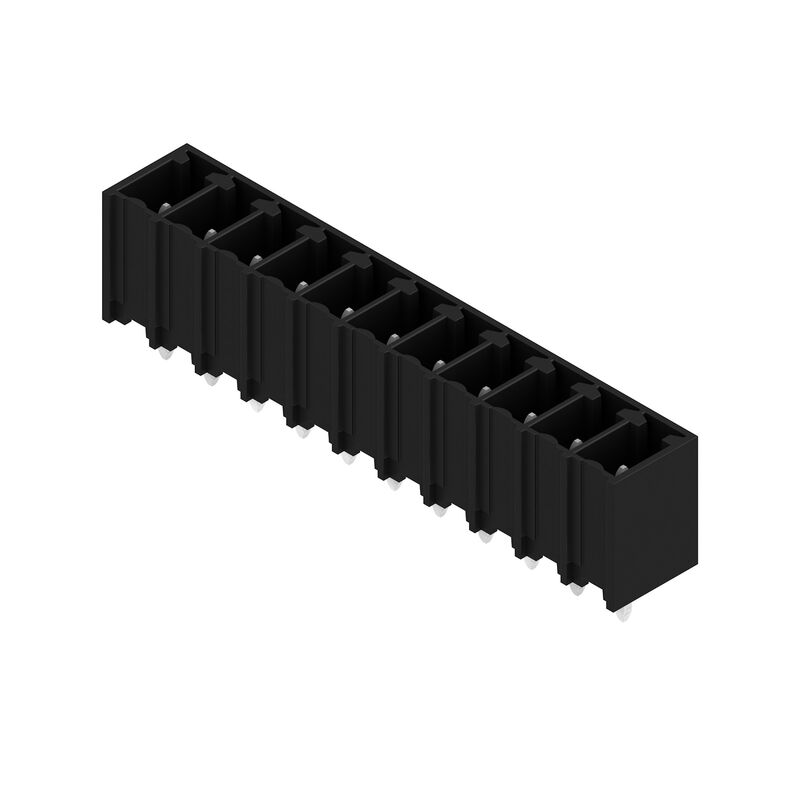

Imagen de producto
SC-SMT 3.81/11/180G 3.2SN BK BX
Dimensional drawing

SC-SMT 3.81/11/180G 3.2SN BK BX

Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 11, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1863320000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Productos relacionados 26
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, cerrado lateralmente, Conexión por soldadura THT/THR, 3.81 mm, Número de polos: 11, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Código
1863320000
Tipo
SC-SMT 3.81/11/180G 3.2SN BK BX
GTIN (EAN)
4032248427499
Cantidad
50 Pieza
Valores característicos del producto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
7,07 mm
Profundidad (pulgadas)
0,278 inch
Altura
12,4 mm
Altura (pulgadas)
0,488 inch
Altura construcción baja
9,2 mm
Anchura
42,6 mm
Anchura (pulgadas)
1,677 inch
Peso neto
2,78 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Especificaciones del sistema

Rodzina produktów
OMNIMATE Signal - Serie BC/SC 3.81
Вид соединения
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT/THR
Paso en mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Angulo de salida
180°
Количество полюсов
11
Количество контактных штырьков на полюс
1
Solder pin length (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
0 / -0,02 mm
Dimensiones del pin de soldadura
d = 1,0 mm
octogonal
Размеры выводов под пайку = допуск d
0 / -0,04 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Diámetro exterior del pad de soldadura
2,1 mm
Diámetro del orificio de la plantilla
1,9 mm
L1 en mm
38,1 mm
L1 en pulgadas
1,5 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
Resistencia de paso
≤5 mΩ
Codificable
Sí

Datos del material

Materiales aislantes
LCP GF
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 175
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
13,9 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17 A
Corriente nominal, número de polos máx. (Tu=40 °C)
12,4 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 76 A

Datos nominales según CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
11 A
Номинальный ток (группа использования D/UL 1059)
11 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
VPE length
100 mm
VPE width
80 mm
Altura de VPE
65 mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • P en el dibujo = paso
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
