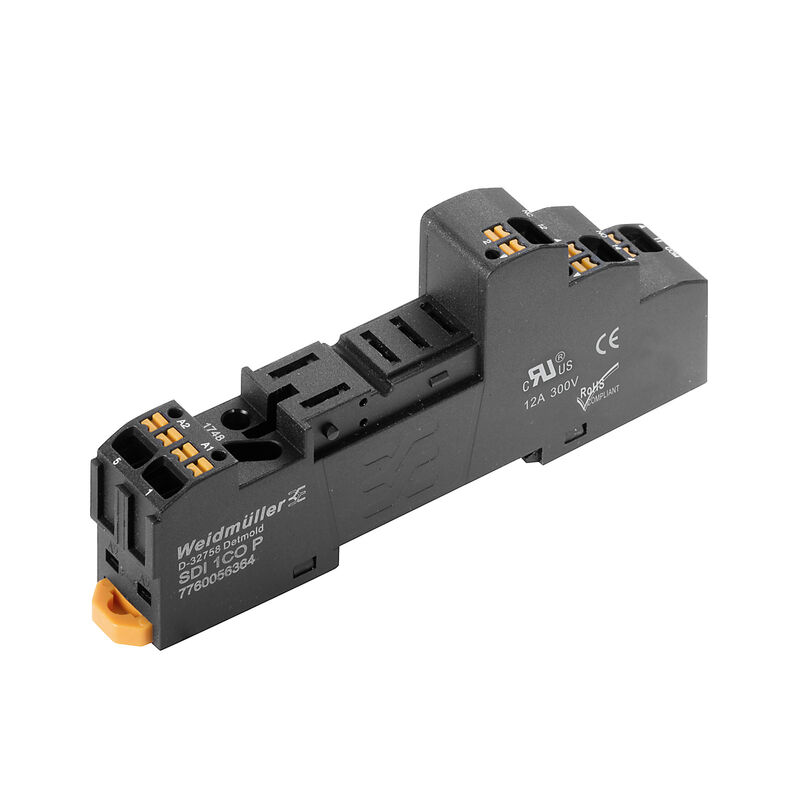

製品イメージ
SDI 1CO P

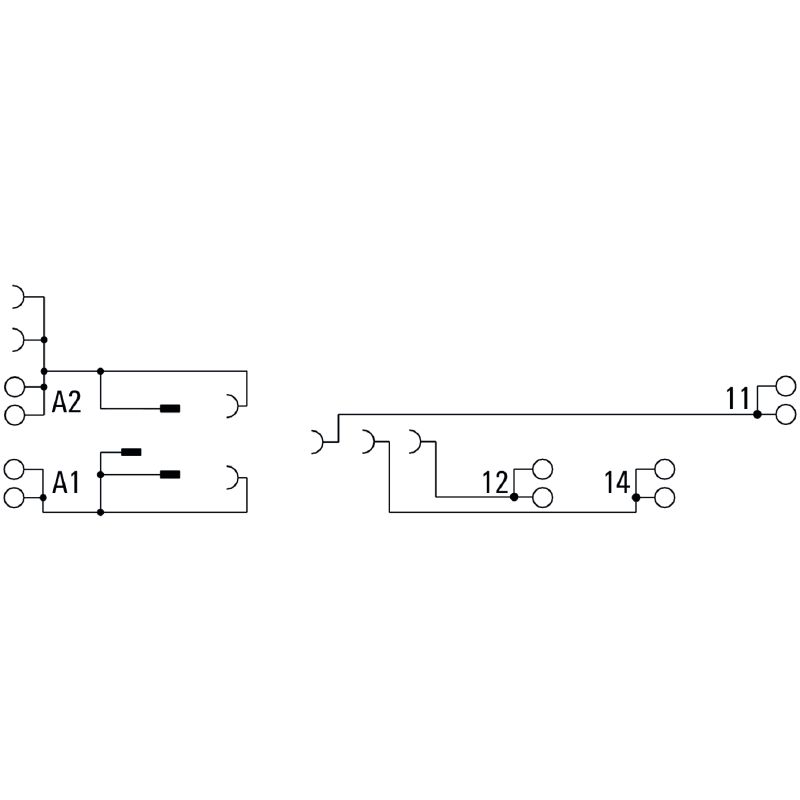

配線図
SDI 1CO P

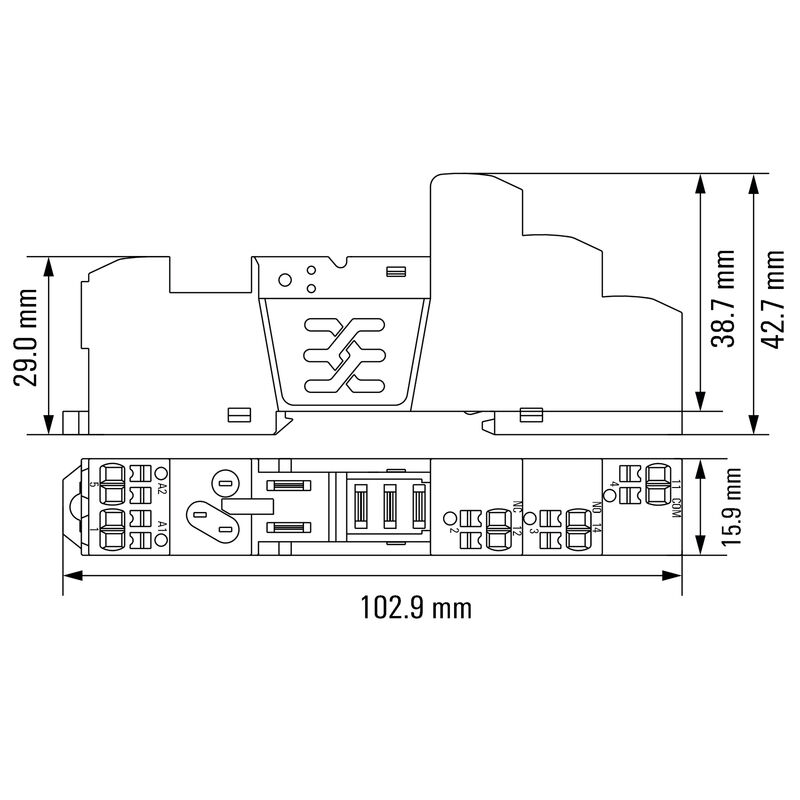

寸法図
SDI 1CO P

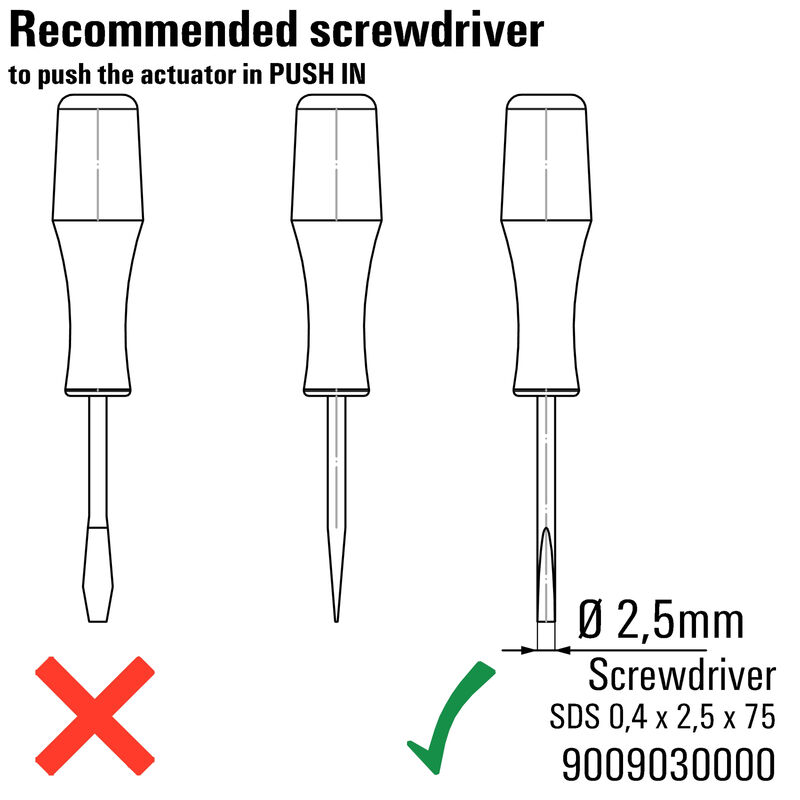

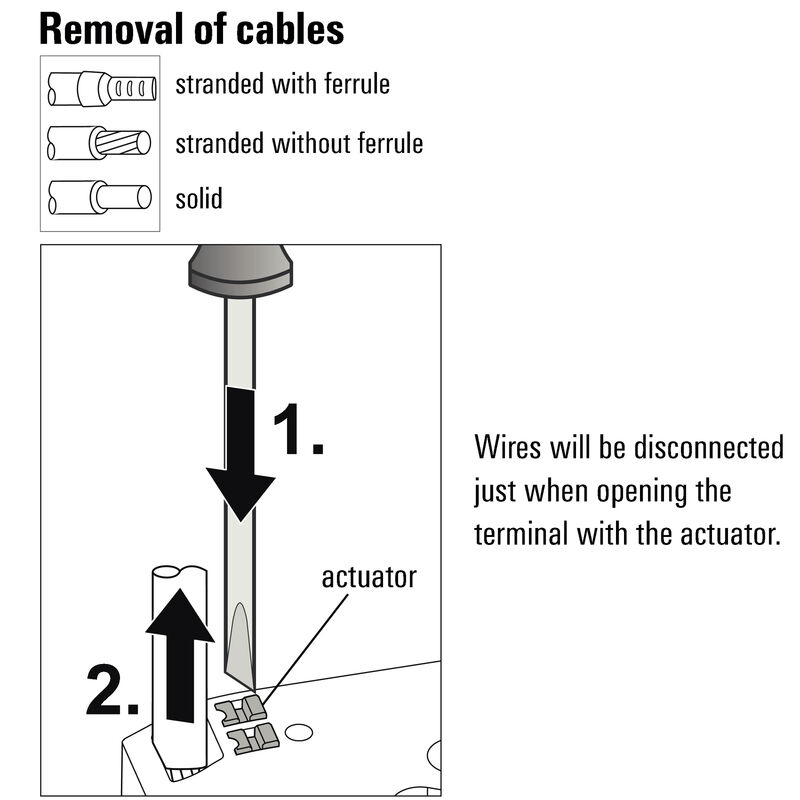

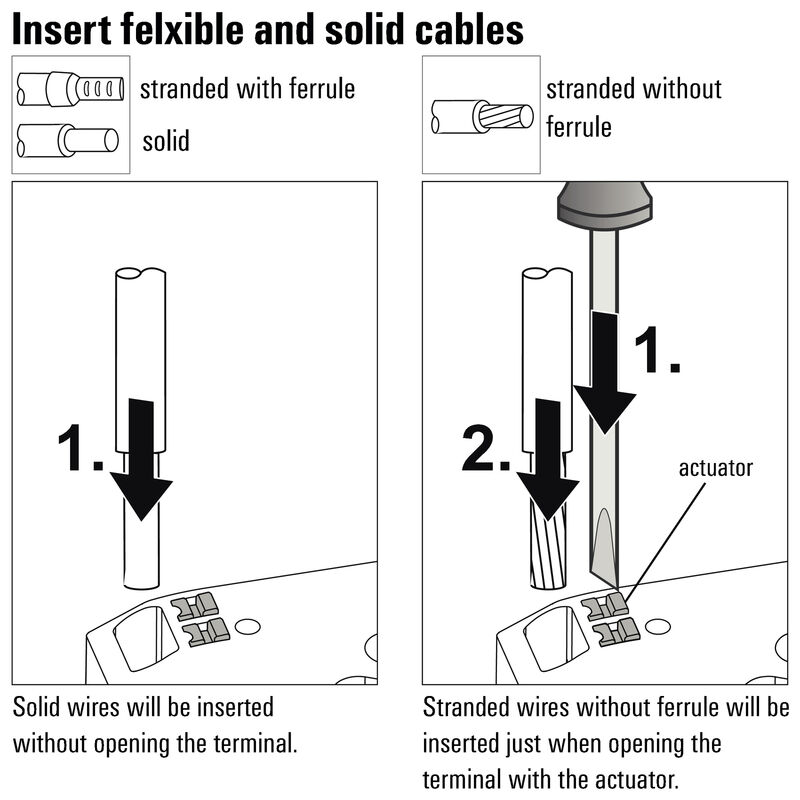

使用例

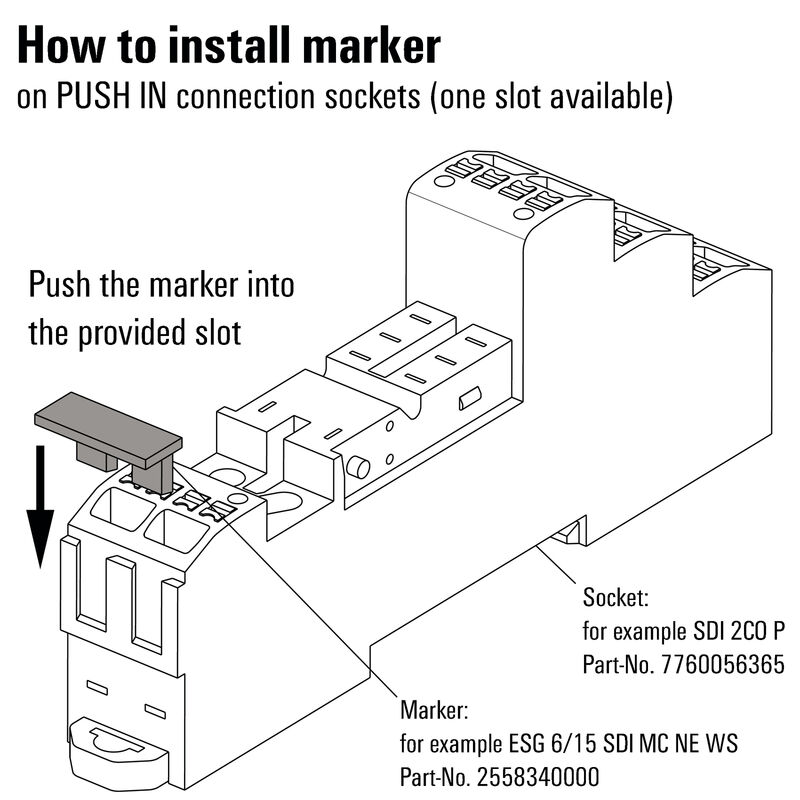

マーカーの設置方法
プッシュイン接続ソケット上 (1 点のスロットが使用可能)
SDI 1CO P
その他
SDI 1CO P
その他
SDI 1CO P
その他

SDI 1CO P

D-SERIES DRI, リレーソケット, 接点数: 1, CO接点, 持続電流: 12 A, PUSH IN

商品番号 7760056364
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 18 の付属品です 25 の対照製品 25 個別部品 - 8 関連製品 10
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 公称データUL 負荷側 一般データ 絶縁協調 承認/標準の詳細 接続データ 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E312083

一般注文データ

バージョン
D-SERIES DRI, リレーソケット, 接点数: 1, CO接点, 持続電流: 12 A, PUSH IN
注文番号
7760056364
種別
SDI 1CO P
GTIN (EAN)
6944169772283
数量
20  items

寸法と重量

深さ
42.7  mm
奥行き（インチ）
1.681  inch
高さ
102.1  mm
高さ（インチ）
4.02  inch
幅
15.9  mm
幅（インチ）
0.626  inch
正味重量
10.75  g

温度

保管温度
-40 °C...85 °C
動作温度
-40 °C...55 °C
湿度
5～85%、結露なし

環境製品コンプライアンス

RoHS 対応状況
準拠
REACH SVHC
No SVHC above 0.1 wt%

公称データUL

証明書番号（cURus）
E312083

負荷側

定格スイッチング電圧
AC250 V
持続電流
12 A
最大開閉電圧、AC
250  V
接点の種別
1 CO接点

一般データ

レール
TS 35
色
黒色
UL94 可燃性等級コンポーネント
  • コンポーネント:
    ハウジング
  • UL94 可燃性等級:
    V-2
  • コンポーネント:
    プッシャー
  • UL94 可燃性等級:
    HB
  • コンポーネント:
    取付け脚
  • UL94 可燃性等級:
    HB
  • コンポーネント:
    保持クリップ
  • UL94 可燃性等級:
    HB

絶縁協調

定格電圧
300  V
汚染度
2
サージ電圧カテゴリー
III
絶縁材グループ
IIIb
制御側 – 荷重側の空気パスおよびクリープパス
≥ 3 mm
制御側 – 負荷側の耐電圧
5 kVeff / 1分
インパルス耐電圧
4.8 kV (1.2/50 µs)
保護度合い
IP20
隣接接点でのインパルス耐圧
4.8 kV (1.2/50 µs)

承認/標準の詳細

証明書番号（cURus）
E312083

接続データ

導体接続方法
PUSH IN
被覆剝き長さ、定格接続
10  mm
クランプ範囲、定格接続
1.5  mm²
クランプ範囲、最小
0.14  mm²
クランプ範囲、最大
1.5  mm²
配線接続断面 AWG、最小
AWG 26
導体接続断面積 AWG、最大.
AWG 16
導体断面、固定式、最小
0.14  mm²
導体断面、固定式、最大
1.5  mm²
配線接続断面、細径撚線、最小
0.14  mm²
配線接続断面、細径撚線、最大
1.5  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.14  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
1  mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最小
0.14  mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最大
1.5  mm²
刃寸法
0.4 x 2.5 mm

重要なメモ

製品情報
このソケットでビルディングシールドできるのは、渡り配線 SCM/SDI P CC (第 7760056366) を有する接続 A2 に限られます。

注文番号 7760056045 の保護モジュール (RC フィルター) RIM 3 110/230VAC LED は、このソケットと互換性を有しません。

分類

ETIM 6.0
EC001456
ETIM 7.0
EC001456
ETIM 8.0
EC001456
ETIM 9.0
EC001456
ETIM 10.0
EC001456
ECLASS 9.0
27-37-16-03
ECLASS 9.1
27-37-16-03
ECLASS 10.0
27-37-16-03
ECLASS 11.0
27-37-16-03
ECLASS 12.0
27-37-16-03
ECLASS 13.0
27-37-16-03
ECLASS 14.0
27-37-16-03
ECLASS 15.0
27-37-16-03
