SL 3.50/16/90F 3.2SN OR BX

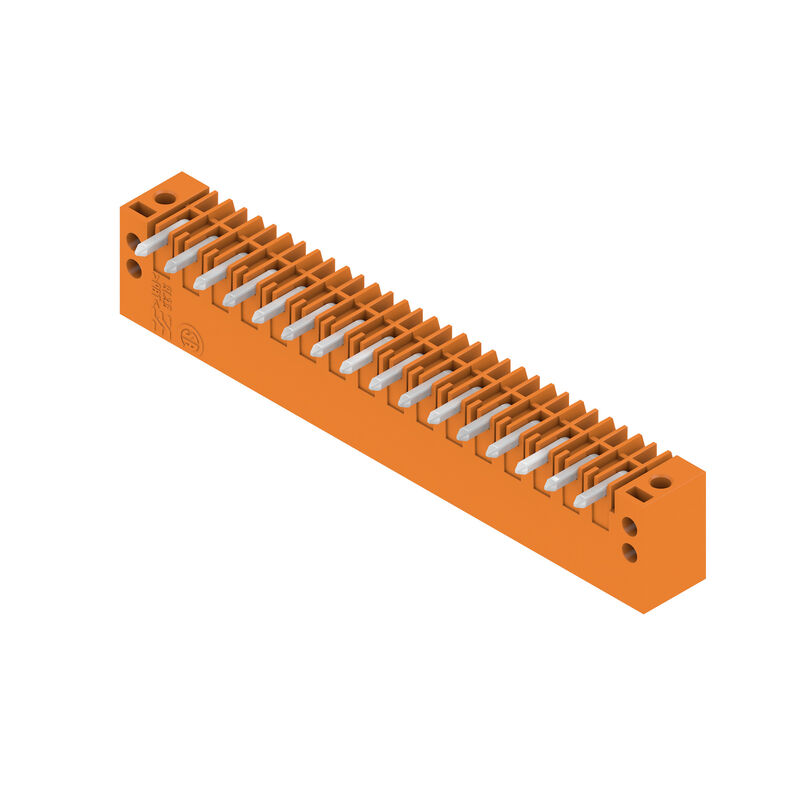

Product image
SL 3.50/16/90F 3.2SN OR BX

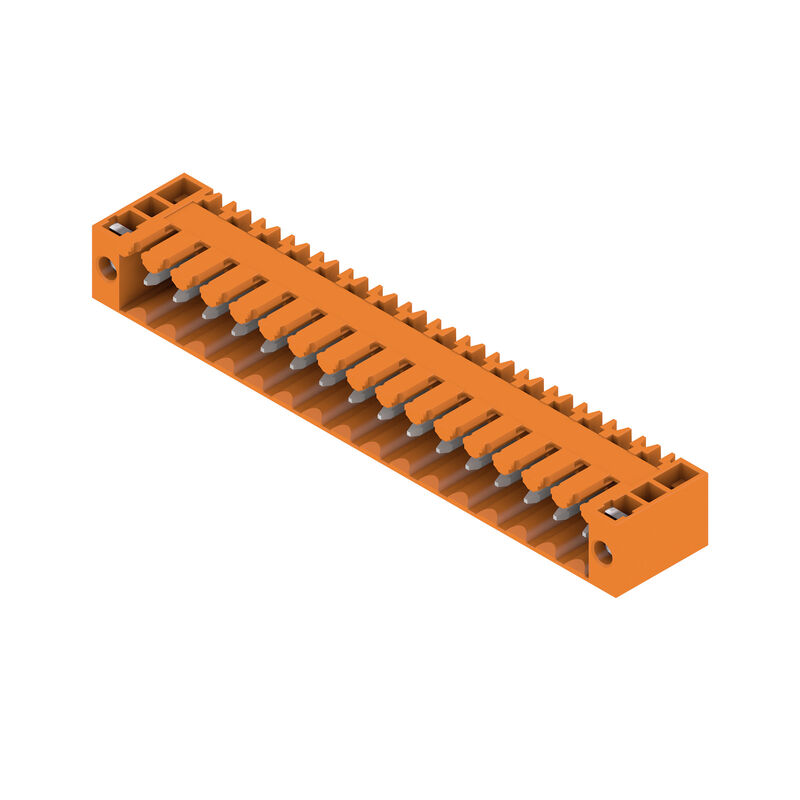

Product image
SL 3.50/16/90F 3.2SN OR BX
Dimensional drawing

SL 3.50/16/90F 3.2SN OR BX

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.50 mm, Numero di poli: 16, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Box

Produkt ID 1607180000
Download datablad Engineering-support Produktdownloads
Tilbehør 10 Er et modstykke til 6 Anvendte produkter 22
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Névleges adatok IEC szerint Dati di dimensionamento secondo CSA UL 1059에 따른 정격 데이터 Csomagolás Nota importante 분류

Omologazioni

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E60693

Dati generali per l’ordinazione

Változat
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.50 mm, Numero di poli: 16, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Box
Rendelési szám
1607180000
Típus
SL 3.50/16/90F 3.2SN OR BX
GTIN (EAN)
4008190004446
Qty.
50 szt.
parametry produktu
IEC: 320 V / 17 A
UL: 300 V / 10 A
opakowanie
skrzynia

Dimensioni e pesi

Mélység
11,1 mm
Mélység (coll)
0,437 inch
Magasság
10,7 mm
높이 (인치)
0,421 inch
가장 낮은 버전의 높이
7,5 mm
Szélesség
63 mm
Width (inches)
2,48 inch
Nettó tömeg
4,67 g

Conformità ambientale del prodotto

RoHS megfelelőségi állapot
Conforme senza esenzione
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Termék karbonlábnyoma
  • Cradle to gate:
    0.032 kg CO2eq.

Specifiche di sistema

Famille de produits
OMNIMATE Signal - Serie BL/SL 3.50
Type de raccordement
보드 결선
Montage sur le circuit imprimé
THT 용접 결선
Pas en mm (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Kimenő könyök
90°
Liczba biegunów
16
Forrasztótüskék száma pólusonként
1
Longueur du picot à souder (l)
3,2 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Forrasztótüske méretei
d = 1,2 мм
восьмиугольный
Dimension du picot à souder = tolérance d
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1, mm
52,5 mm
L1 i tum
2,067 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
6,00 mΩ
Koderbar
Ja
Max. instickskraft/pol
10 N
Max. dragkraft/pol
10 N
Åtdragningsmoment
  • Momenttyp:
    Montageskruv, Kretskort
  • Användningsinformation:
    • Åtdragningsmoment:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Rekommenderad skruv:
      • Artikelnummer:
        1610740000

Dati del materiale

Szigetelőanyag
PBT
Szín
주황색
Színskála (hasonló)
RAL 2000과 유사
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Érintkező alapanyaga
CuSn
Érintkező anyaga
Сплав меди
Érintkező felület
луженые
Skiktstruktur för lödanslutningen
2...4 µm Ni / 5...8 µm Sn glansig
Dugaszolható csatlakozás rétegszerkezete
2...4 undefined Ni / 5...8 undefined Sn glansig
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
-30 °C
Temperature range, installation, max.
100 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17 A
Névleges áram, maximális pólusszám (Tu=20 °C)
12 A
Névleges áram, min. pólusszám (Tu=40°C)
14,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
10 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2 500 V
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV

Dati di dimensionamento secondo CSA

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
154685-1318353
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

UL 1059에 따른 정격 데이터

Institut (UR)
UR
Certificat Nº (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
10 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Hivatkozás a tanúsítási értékekre
Specifications are maximum values, details - see approval certificate.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
151 mm
VPE szélesség
132 mm
VPE magasság
38 mm

Nota importante

IPC megfelelőség
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Megjegyzések
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 스크류 플랜지(…F)가 채용된 수형 커넥터를 위한 추가 기계적 지원을 위해 체결 스크류(금속 판박 스크루 ISO 1481-ST 2.2x4.5 C 또는 ISO 7049-ST 2.2x4.5 C – 액세서리 참조)가 체결된 추가 케이블 글랜드를 권장합니다. 납땜 이전에만 허용되는 케이블 글랜드
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
