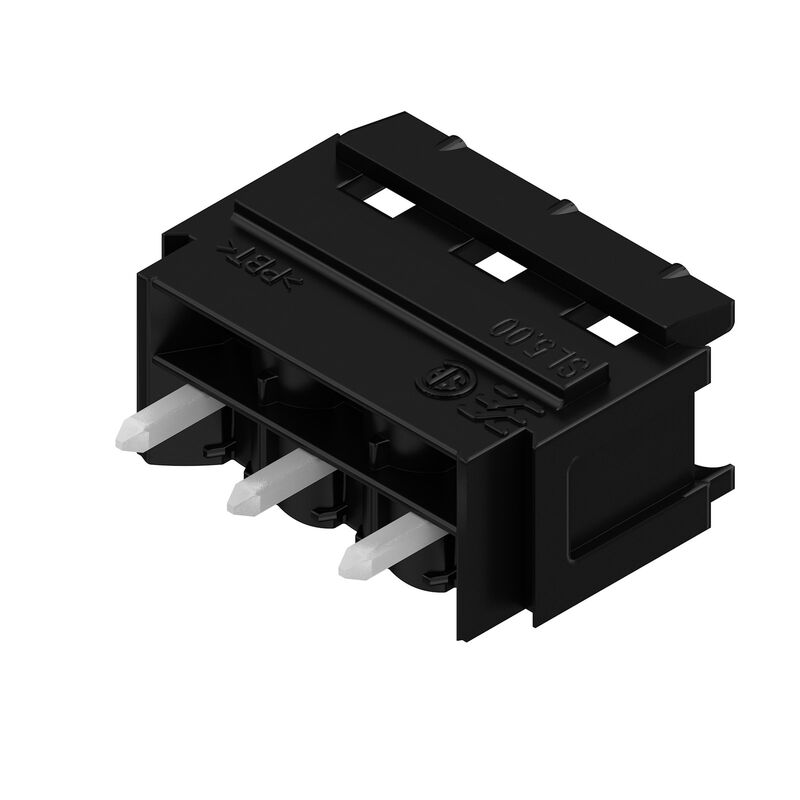

製品イメージ
SL 5.00/03/180B 3.2SN BK BX

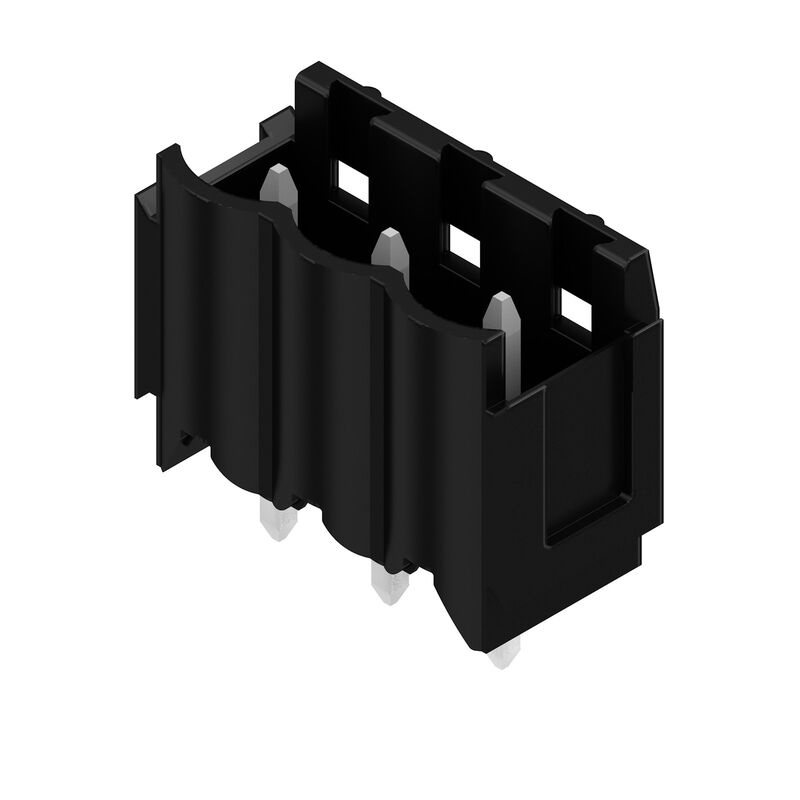

製品イメージ
SL 5.00/03/180B 3.2SN BK BX
寸法図

SL 5.00/03/180B 3.2SN BK BX

Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.00 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

商品番号 1074250000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 8 関連製品 22
Approvals Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Rated data acc. to UL 1059 Embalaje Important note Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Datos generales para pedido

Ausfuehrung
Conector para placa c.i., Conector macho, Colas de milano para bloques de fijación, Conexión por soldadura THT, 5.00 mm, Número de polos: 3, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Best.-Nr.
1074250000
Art
SL 5.00/03/180B 3.2SN BK BX
GTIN (EAN)
4032248832804
VPE
100 Pièce
Indices de produit
IEC: 400 V / 18 A
UL: 300 V / 15 A
Emballage
Boîte

Dimensiones y pesos

Tiefe
8,4 mm
Tiefe (inch)
0,331 inch
Höhe
15,2 mm
Height (inches)
0,598 inch
Height of lowest version
12 mm
Breite
17 mm
Width (inches)
0,669 inch
Nettogewicht
1,21 g

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%
Produktspezifischer CO2-Fußabdruck
  • Du berceau à la porte:
    0,011 kg CO2 eq.

Especificaciones del sistema

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.00
Anschlussart
Board connection
Montage auf der Leiterplatte
THT solder connection
Raster in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Abgangswinkel
180°
Nombre de pôles
3
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,2 mm
Lötstift-Abmessungen
d = 1,2 mm
octogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 in mm
10 mm
L1 en pouce
0,394 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Can be coded
Yes
Plugging force/pole, max.
10 N
Pulling force/pole, max.
8 N

Datos del material

Isolierstoff
PBT
Farbe
black
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Classe d'inflammabilité selon UL 94
V-0
Kontaktmaterial
Alliage de cuivre
Kontaktoberfläche
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn mat
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn mat
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
18 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
14,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
15 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
12 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Datos nominales según CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Rated data acc. to UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Embalaje

Verpackung
Caja
VPE Länge
166 mm
VPE Breite
72 mm
VPE Höhe
43 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
