SL 5.08HC/06/90F 3.2SN OR BX

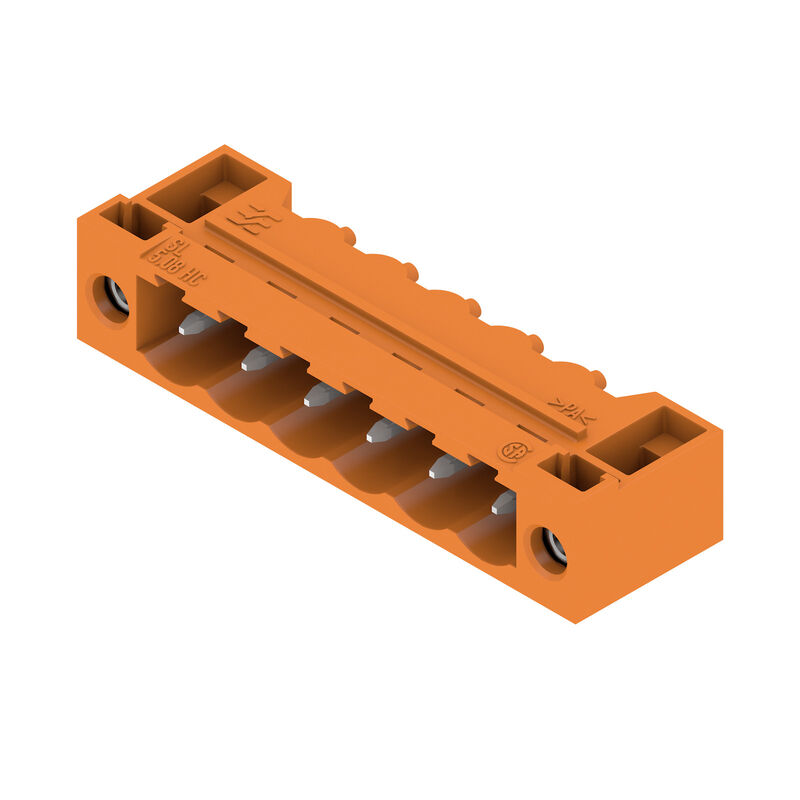

Изображение изделия
SL 5.08HC/06/90F 3.2SN OR BX

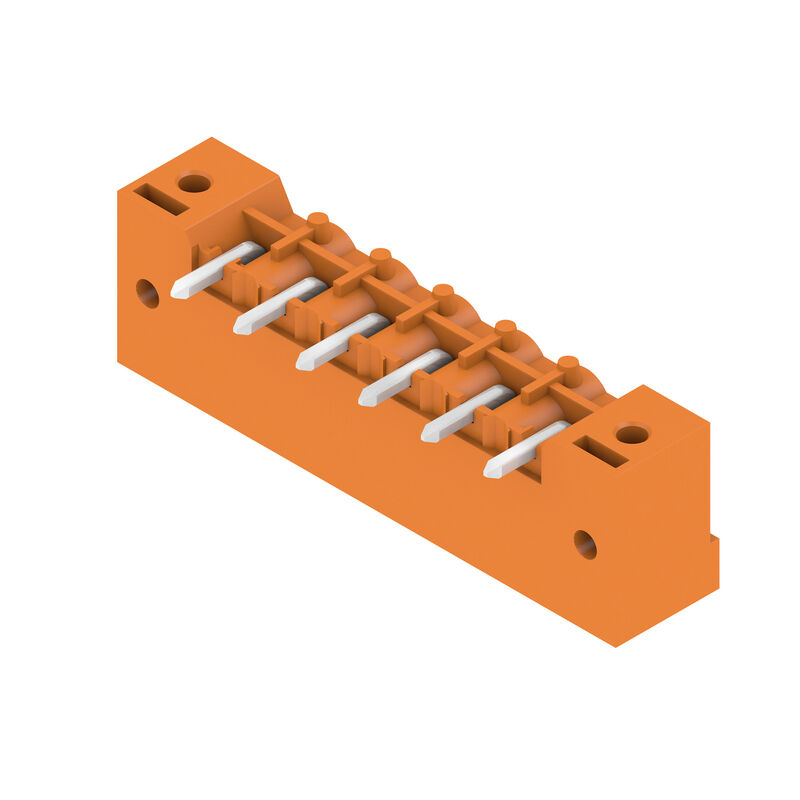

Изображение изделия
SL 5.08HC/06/90F 3.2SN OR BX
Dimensional drawing
SL 5.08HC/06/90F 3.2SN OR BX
Graph
SL 5.08HC/06/90F 3.2SN OR BX
Graph
SL 5.08HC/06/90F 3.2SN OR BX
Graph
SL 5.08HC/06/90F 3.2SN OR BX
Graph
SL 5.08HC/06/90F 3.2SN OR BX
Graph

SL 5.08HC/06/90F 3.2SN OR BX

Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box

№ продукта 1148740000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 7 Является эквивалентом 27 Связанные продукты 30
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Specyfikacje systemu Dane materiałowe Rated data acc. to IEC Dane znamionowe wg CSA Номинальные характеристики по UL 1059 Opakowanie Important note Классификации

Godkännanden

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Versione
Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 5.08 mm, Antal poler: 6, 90°, Lödstiftlängd (l): 3.2 mm, förtennad, orange, Box
N. d’ordine
1148740000
Tipo
SL 5.08HC/06/90F 3.2SN OR BX
GTIN (EAN)
4032248935789
CPZ
42 Штука
Продуктное отношение
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Упаковка
Ящик

Mått och vikter

Profondità
12 mm
Profondità (pollici)
0,472 inch
Posizione verticale
11,7 mm
Высота (в дюймах)
0,461 inch
Высота, мин.
8,5 mm
Larghezza
40,64 mm
Ширина (в дюймах)
1,6 inch
Peso netto
3,025 g

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
Нет SVHC выше 0,1 wt%
Impronta carbonica di prodotto
  • Производственный цикл:
    0,123 kg CO2 eq.

Specyfikacje systemu

Famiglia prodotti
OMNIMATE Signal - seria BL/SL 5.08
Tipo di collegamento
Соединение с платой
Montaggio su circuito stampato
Соединение THT под пайку
Passo in mm (P)
5,08 mm
Passo in pollici (P)
0,2 "
Angolo di uscita
90°
Numero di poli
6
Numero di codoli a saldare per polo
1
Lunghezza spina a saldare (l)
3,2 mm
Tolleranza della lunghezza del codolo a saldare
+0,1 / -0,3 mm
Dimensioni del codolo a saldare
d = 1,2 мм
восьмиугольный
Dimensioni del codolo a saldare = tolleranza d
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1,4 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 in mm
25,4 mm
L1 в дюймах
1 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25
Усилие вставки на полюс, макс.
10 N
Усилие вытягивания на полюс, макс.
7,5 N
Момент затяжки
  • Тип момента затяжки:
    Крепежный винт, Печатная плата
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm
    • Рекомендуемый винт:
      • Артикул:
        1610740000

Dane materiałowe

Materiale isolante
PA GF
Colori
orange
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≤ 600
Класс пожаростойкости UL 94
V-0
Materiale dei contatti
Сплав меди
Superficie dei contatti
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Struttura a strati del connettore maschio
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
24 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
19 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
16,5 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV

Dane znamionowe wg CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo D / CSA)
300 V
Corrente nominale (Gruppo B / CSA)
18,5 A
Corrente nominale (Gruppo D / CSA)
10 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Opakowanie

Imballaggio
skrzynia
Lunghezza VPE
340 mm
Larghezza VPE
134 mm
Altezza VPE
21 mm

Important note

Conformità IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Note

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Диаметр монтажной петельки D = 1,4+0,1мм
• Диаметр монтажного отверстия под пайку D = 1,5 + 0,1 мм, для 9  контактов
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
