SL 5.08HC/13/90LF 3.2SN BK BX

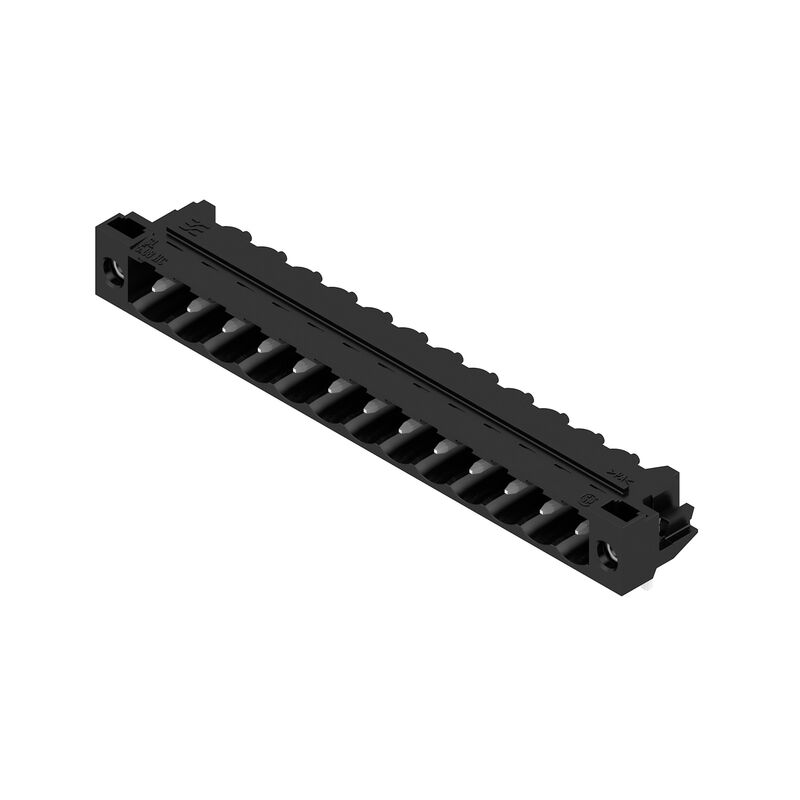

Obrázek výrobku
SL 5.08HC/13/90LF 3.2SN BK BX

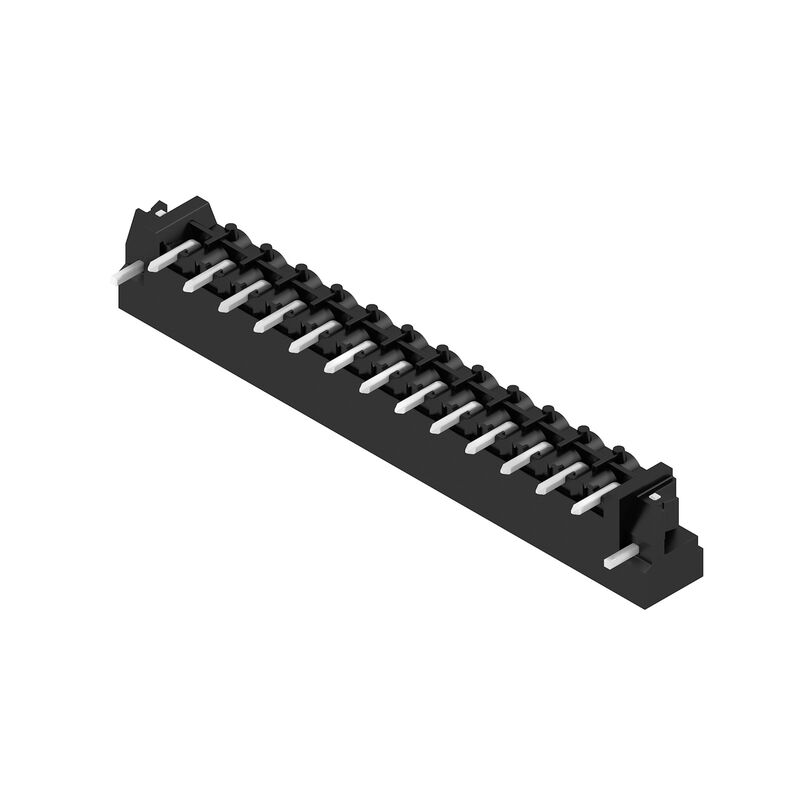

Obrázek výrobku
SL 5.08HC/13/90LF 3.2SN BK BX
Dimensional drawing
SL 5.08HC/13/90LF 3.2SN BK BX
Graph
SL 5.08HC/13/90LF 3.2SN BK BX
Graph
SL 5.08HC/13/90LF 3.2SN BK BX
Graph
SL 5.08HC/13/90LF 3.2SN BK BX
Graph
SL 5.08HC/13/90LF 3.2SN BK BX
Graph

SL 5.08HC/13/90LF 3.2SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 13, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

ID výrobku 1150470000
Stáhnout datový list Engineering Support Product Downloads
Příslušenství 7 Je protikusem 17 Příbuzné výrobky 46
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Všeobecné objednací údaje

버전
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 13, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
주문 번호
1150470000
유형
SL 5.08HC/13/90LF 3.2SN BK BX
GTIN (EAN)
4032248937448
Množství
24 ks
Údaje výrobku
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení
Box

Rozměry a hmotnosti

깊이
12 mm
Hloubka (v palcích)
0,472 inch
높이
11,7 mm
Výška (v palcích)
0,461 inch
Nejvyšší nebo nejnižší verze
8,5 mm
너비
75,84 mm
Width (inches)
2,986 inch
Čistá hmotnost
5,78 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0,162 kg CO2 eq.

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení desky
Montaje sobre placas c.i.
Připojení pájením přetavením průchozím otvorem
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Angulo de salida
90°
Počet pólů
13
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Rozměry pájecích pinů
d = 1,2 mm
Osmiúhlý
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
60,96 mm
L1 v palcích
2,4 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
7,5 N

Údaje o materiálu

Izolační materiál
PA GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≤ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Struktura vrstev kontaktu konektoru
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 000 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Jmenovité údaje podle CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
18,5 A
Intensidad nominal (Use Group D / CSA)
10 A
Référence aux valeurs approuvées
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Certificate No. (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
18,5 A
Rated current (Use group D / UL 1059)
10 A
Référence aux valeurs approuvées
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Embalaje
Box
Longitud de VPE
153 mm
Anchura VPE
112 mm
Altura de VPE
33 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Примечания
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
