SL-SMT 3.50/19/90LF 3.2SN BK BX
Product image

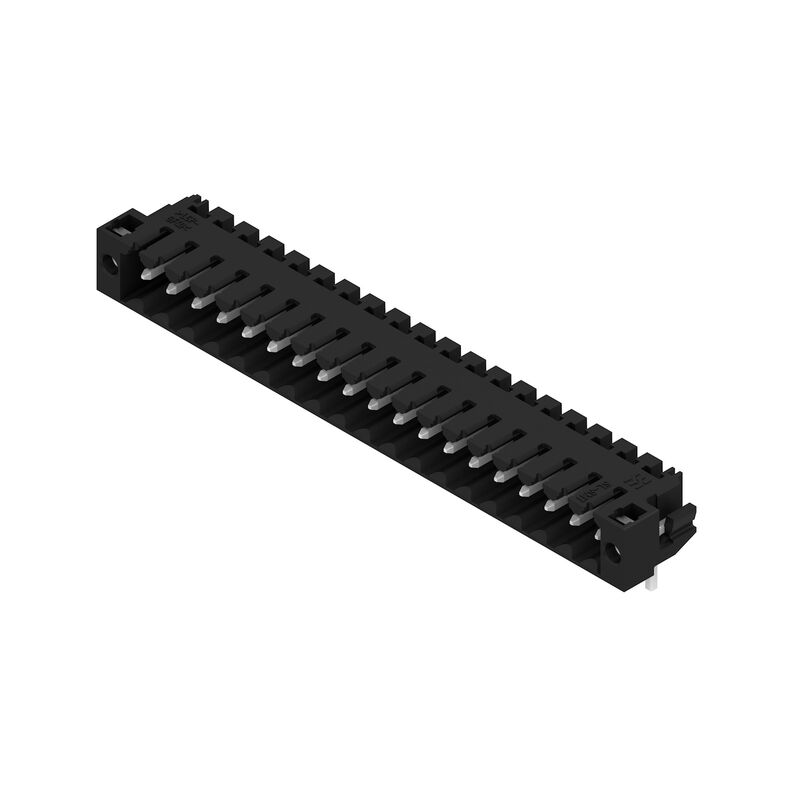

SL-SMT 3.50/19/90LF 3.2SN BK BX
Product image

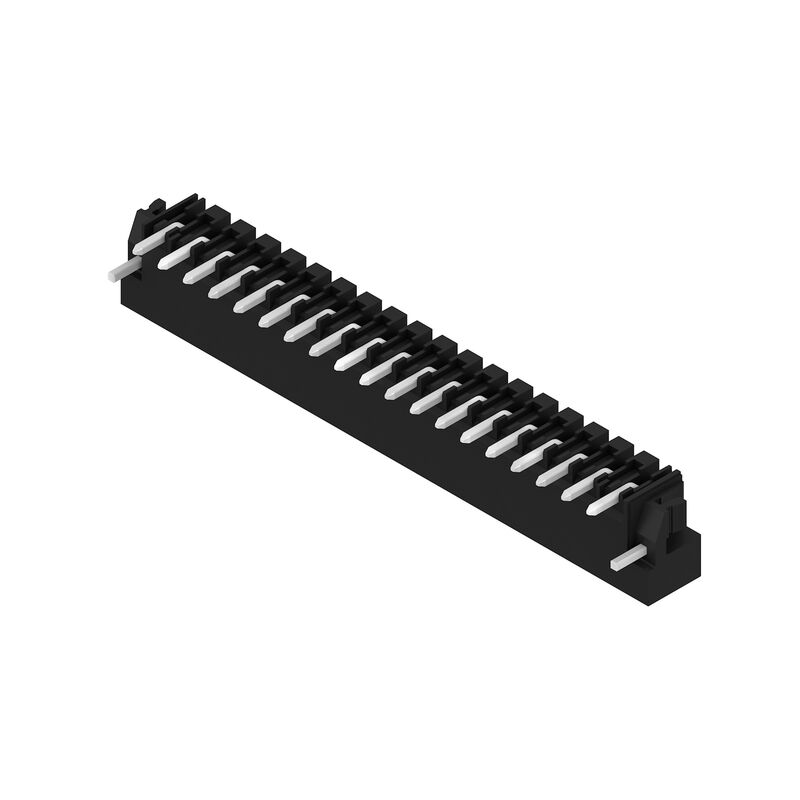

SL-SMT 3.50/19/90LF 3.2SN BK BX
Dimensional drawing
L1 = 52.50 mm | P = 3.50 mm

SL-SMT 3.50/19/90LF 3.2SN BK BX

Denna produkt är inte längre tillgänglig.

PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.50 mm, 극 수: 19, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스

Produkt-ID 1842020000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 7 Använda produkter 27
Agréments 일반 주문 데이터 Dimensions et poids 환경 제품 규정 준수 Specifiche di sistema Anyagjellemzők Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Csomagolás Ważna informacja Clasificaciones

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

일반 주문 데이터

Version
PCB 플러그인 커넥터, 수형 헤더, 용접 플랜지, THT/THR 용접 결선, 3.50 mm, 극 수: 19, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 검정, 박스
Order No.
1842020000
Type
SL-SMT 3.50/19/90LF 3.2SN BK BX
GTIN (EAN)
4032248353378
Qty.
24 items
Produktparametrar
IEC: 320 V / 15 A
UL: 300 V / 10 A
Förpackning
Box
Delivery status
Avanmäld
Last order date
/Date(1793401200000)/

Dimensions et poids

Depth
11,1 mm
Depth (inches)
0,437 inch
Height
10,7 mm
Altura (pulgadas)
0,421 inch
Altura construcción baja
7,5 mm
Width
73,5 mm
폭 (인치)
2,894 inch
Net weight
6,5 g

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Specifiche di sistema

Product family
OMNIMATE 시그널 - 시리즈 BL/SL 3.50
Type of connection
Board connection
Mounting onto the PCB
Raccordement soudé THT/THR
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Outgoing elbow
90°
Number of poles
19
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin length tolerance
0 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktagonal
Solder pin dimensions = d tolerance
0 / -0,03 mm
Průměr otvoru pájecího očka (D)
1,4 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
Ytterdiameter för löddyna
2,3 mm
Průměr otvoru šablony
2,1 mm
L1 v mm
63 mm
L1 i tum
2,48 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. instucken/ handryggss. ej inst.
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
IP10
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Stickcykler
25
Max. instickskraft/pol
6 N
Max. dragkraft/pol
6 N

Anyagjellemzők

Insulating material
LCP GF
Colour
czarny
Colour chart (similar)
RAL 9011
Insulating material group
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Contact material
Cu-legering
Contact surface
förtennad
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn
Struktura vrstev kontaktu konektoru
2...3 µm Ni / 5...7 µm Sn
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
100 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Données nominales selon CEI

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
15 A
Rated current, max. number of poles (Tu=20°C)
12 A
Rated current, min. number of poles (Tu=40°C)
13 A
Rated current, max. number of poles (Tu=40°C)
10 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Rated voltage for surge voltage class / pollution degree III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s mit 100 A

Données nominales selon CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Données nominales selon UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Csomagolás

Packaging
Box
VPE length
168 mm
VPE width
42 mm
VPE height
70 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes

• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
