製品情報

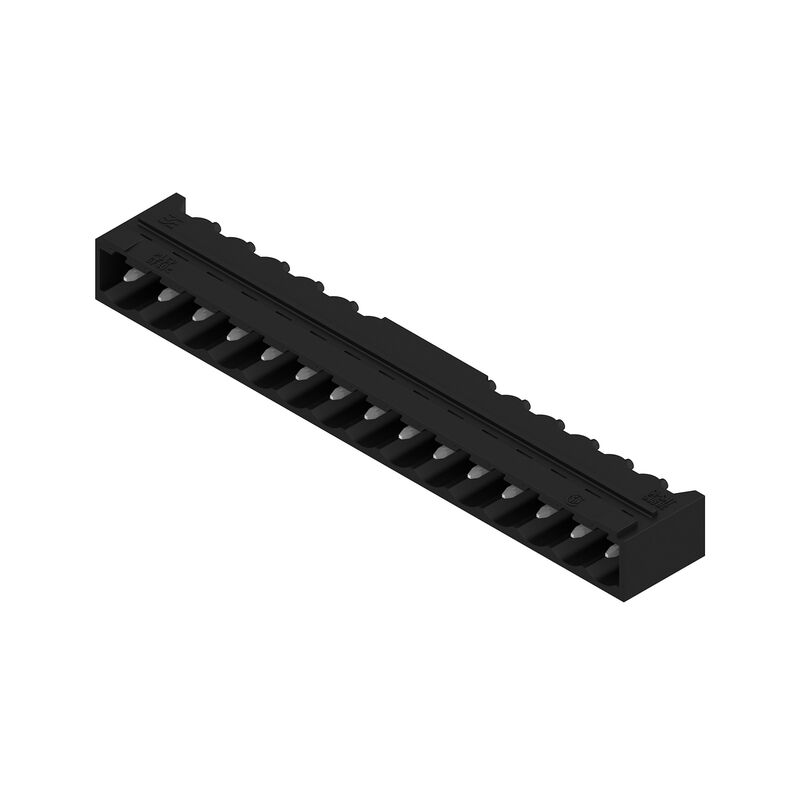

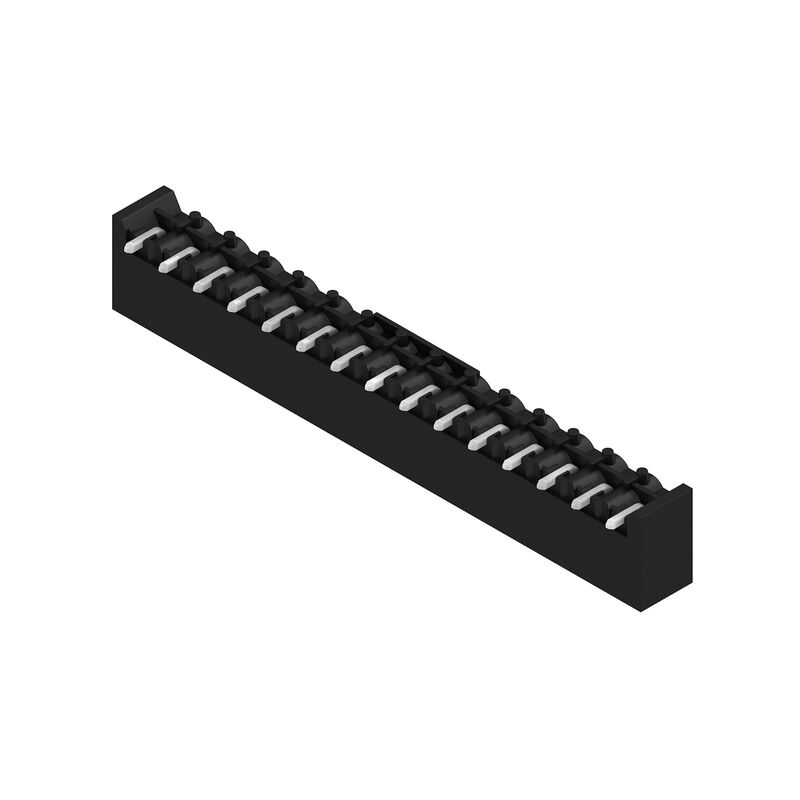

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THT/THRはんだ接続, 5.08 mm, 極数: 15, 90°, ソルダーピン長 (l): 1.5 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 1775132001 |
| 種別 | SL-SMT 5.08HC/15/90G 1.5SN BK BX |
| GTIN (EAN) | 4032248156603 |
| 数量 | 50 items |
| 製品データ |
IEC: 400 V / 27.5 A UL: 300 V / 18.5 A |
| パッケージ | 箱 |
| 深さ | 12 mm |
| 奥行き（インチ） | 0.472 inch |
| 高さ | 9.9 mm |
| 高さ（インチ） | 0.39 inch |
| 下位バージョンの高さ | 8.4 mm |
| 幅 | 78.1 mm |
| 幅（インチ） | 3.075 inch |
| 正味重量 | 6.58 g |
| REACH SVHC | / |
| 製品ファミリー | OMNIMATE信号 – BL/SL 5.08シリーズ |
| 接続方式 | 基板接続 |
| PCB の取り付け | THT/THRはんだ接続 |
| ピッチ (mm) (P) | 5.08 mm |
| ピッチ (インチ) (P) | 0.2 " |
| 外向きエルボ | 90° |
| 極数 | 15 |
| 極当たりソルダーピン数 | 1 |
| ソルダーピン長 (l) | 1.5 mm |
| ソルダーピン長 公差 | 0 / -0.3 mm |
| はんだピン寸法 |
d = 1.2 mm
八角形 |
| ソルダーアイレット穴直径 (D) | 1.5 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| L1 (mm) | 71.12 mm |
| L1 (インチ) | 2.8 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 1 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込 |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| 保護度合い | IP20 |
| 体積抵抗 | ≤5 mΩ |
| コーディング可能 | はい |
| 差し込み力 / 極、最大. | 9 N |
| 引張強度/極、最大. | 7 N |
| 絶縁材 | LCP GF |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| はんだ接続の層構造 | 1...3 µm Ni / 2...4 µm Sn matt |
| プラグ接点の層構造 | 1...3 µm Ni / 2...4 µm Sn matt |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 100 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 100 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 27.5 A |
| 定格電流、最大極数（Tu=20°C） | 19 A |
| 定格電流、最小極数 （Tu=40°C） | 24 A |
| 定格電流、最大極数 （Tu=40°C） | 16.5 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 400 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 320 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 250 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 4 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 4 kV |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1176845 |
| 定格電圧 (グループ B/CSA 使用) | 300 V |
| 定格電圧 (グループ D/CSA 使用) | 300 V |
| 定格電流（グループ B/CSA 使用） | 18.5 A |
| 定格電流 (グループ D/CSA 使用) | 18.5 A |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 試験制度（UR） | UR |
| 証明書番号（UR） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 300 V |
| 定格電圧 (グループ D / UL 1059 使用) | 300 V |
| 定格電流 (グループ B / UL 1059 使用) | 18.5 A |
| 定格電流 (グループ D / UL 1059 使用) | 10 A |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 196 mm |
| VPE幅 | 135 mm |
| VPEの高さ | 37 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
| 注意事項 |
|
| 承認/証明書/適合証明書 | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_43456) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1775132001) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1775132001) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1775132001&norm=0) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ホワイトペーパーの表面取り付け技術 | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| 認可 |   |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UR） | E60693 |
