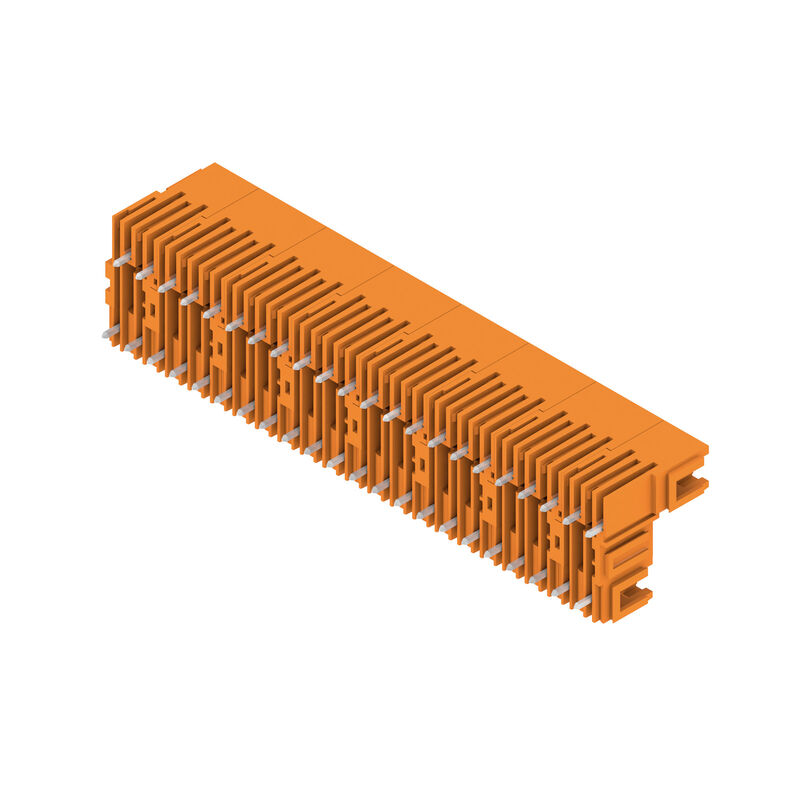

SLD 5.08V/44/180B 3.2SN OR BX
Изображение изделия

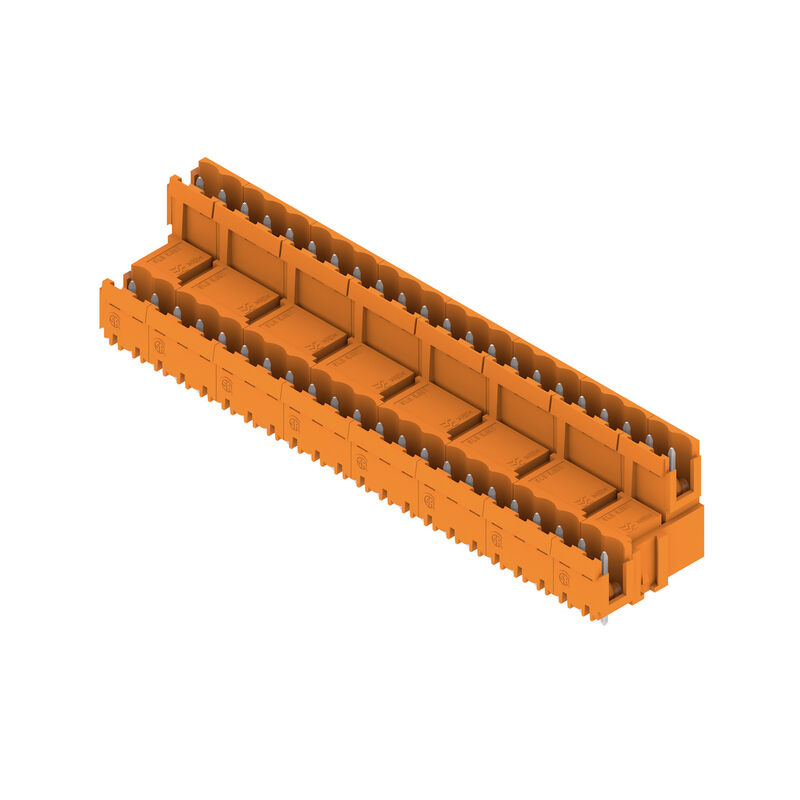

SLD 5.08V/44/180B 3.2SN OR BX
Изображение изделия
SLD 5.08V/44/180B 3.2SN OR BX
Dimensional drawing

SLD 5.08V/44/180B 3.2SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, Соединения типа "ласточкин хвост" для крепежных блоков, Соединение THT под пайку, 5.08 mm, Количество полюсов: 44, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

№ продукта 1726940000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 10 Является эквивалентом 11 Связанные продукты 21
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Основные данные для заказа

Verze
Штекерный соединитель печатной платы, Штырьковый соединитель, Соединения типа "ласточкин хвост" для крепежных блоков, Соединение THT под пайку, 5.08 mm, Количество полюсов: 44, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
Rendelési szám
1726940000
Typ
SLD 5.08V/44/180B 3.2SN OR BX
GTIN (EAN)
4032248062836
수량
10 Штука
Продуктное отношение
IEC: 320 V / 14 A
UL: 300 V / 10 A
Упаковка
Ящик

Размеры и массы

Hloubka
28,65 mm
Глубина (дюймов)
1,128 inch
Hauteur
22 mm
Высота (в дюймах)
0,866 inch
Высота, мин.
22,2 mm
Šířka
114,3 mm
Szélesség (coll)
4,5 inch
Net weight
34,799 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Серия изделия
OMNIMATE Signal — серия BL/SL 5.08
Вид соединения
Соединение с платой
Монтаж на печатной плате
Соединение THT под пайку
Шаг в мм (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Výstupní tvarovka
180°
Количество полюсов
44
Počet pájených kolíků na pól
1
Длина штифта для припайки (l)
3,2 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Размеры выводов под пайку
d = 1,2 мм
восьмиугольный
Размеры выводов под пайку = допуск d
0 / -0,03 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
106,68 mm
L1 в дюймах
4,2 "
Количество рядов
2
Количество полюсных рядов
2
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем, без проникновения/защита от доступа тыльной стороны руки, с проникновением
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Циклы коммутации
25

Данные о материалах

절연재
PBT
컬러 코드
оранжевый
컬러 차트(유사)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Класс пожаростойкости UL 94
V-0
접점 재질
Сплав меди
Поверхность контакта
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 2...4 µm Sn матовый
Структура слоев штепсельного контакта
1...3 µm Ni / 2...4 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
14 A
정격 전류, 최대 극 수(Tu=20°C)
8,5 A
정격 전류, 극 수(Tu=40°C)
11 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
250 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV

Номинальные характеристики по CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
1 mm
VPE с
1 mm
Výška VPE
1 mm

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notas

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Промежуток между рядами: см. компоновку отверстий
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
