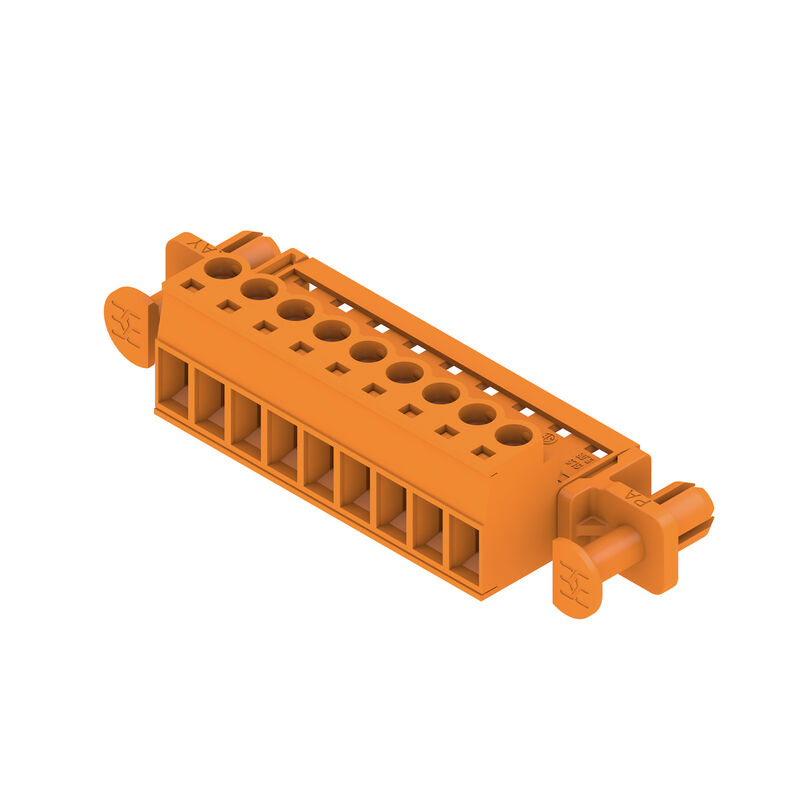

SLS 5.08/09/180DF SN OR BX
Produktbild

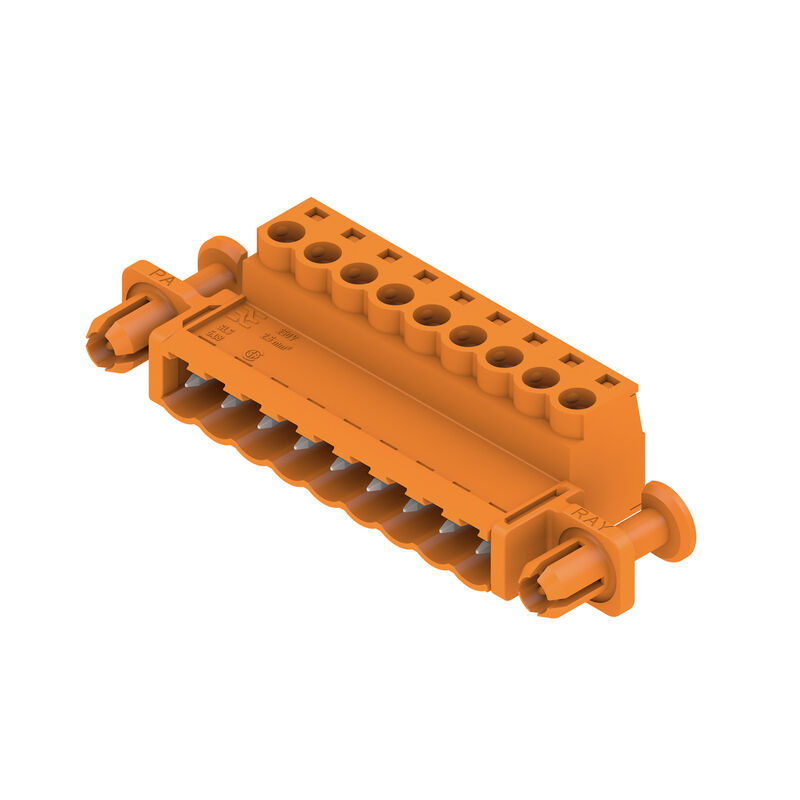

SLS 5.08/09/180DF SN OR BX
Produktbild
SLS 5.08/09/180DF SN OR BX
Maßbild
SLS 5.08/09/180DF SN OR BX
Diagramm
SLS 5.08/09/180DF SN OR BX
Diagramm
SLS 5.08/09/180DF SN OR BX
Diagramm
SLS 5.08/09/180DF SN OR BX
Produktvorteil
Reduzierte Montagekosten
Sicher und sekundenschnell
SLS 5.08/09/180DF SN OR BX
Produktvorteil
Flexible Einsatzmöglichkeiten
Für 3 Anschlusstechniken

SLS 5.08/09/180DF SN OR BX

Leiterplattensteckverbinder, Stiftstecker, 5.08 mm, Polzahl: 9, 180°, Zugbügelanschluss, Klemmbereich, max. : 3.31 mm², Box

Art.-Nr. 1353550000
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Gegenstück von 3 Verwandte Artikel 10
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Stiftstecker, 5.08 mm, Polzahl: 9, 180°, Zugbügelanschluss, Klemmbereich, max. : 3.31 mm², Box
Best.-Nr.
1353550000
Art
SLS 5.08/09/180DF SN OR BX
GTIN (EAN)
4050118156065
VPE
24 Stück
Produkt-Kennzahlen
IEC: 400 V / 21.5 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Tiefe
22,2 mm
Tiefe (inch)
0,874 inch
Höhe
15,3 mm
Höhe (inch)
0,602 inch
Breite
75,02 mm
Breite (inch)
2,954 inch
Nettogewicht
15,583 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal - Serie BL/SL 5.08
Type of connection
Feldanschluss
Técnica de conexión de conductores
Zugbügelanschluss
Pas en mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Leiterabgangsrichtung
180°
Polzahl
9
L1 in mm
40,64 mm
L1 in inches
1,6 "
Anzahl Reihen
1
Nombre de pôles
1
Berührungsschutz nach DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Protection au toucher selon DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
IP20
Vollständig montiert
Térfogati ellenállás
4,50 mΩ
Can be coded
Ja
Abisolierlänge
7 mm
Anzugsdrehmoment, min.
0,4 Nm
Anzugsdrehmoment, max.
0,5 Nm
Klemmschraube
M 2,5
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264-A
Steckzyklen
25
Steckkraft/Pol, max.
4 N
Ziehkraft/Pol, max.
3 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Werkstoffdaten

Isolierstoff
PBT
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Steckkontakt
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Klemmbereich, min.
0,13 mm²
Klemmbereich, max.
3,31 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
mehrdrähtig, min. H07V-R
0,2 mm²
mehrdrähtig, max. H07V-R
2,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
2,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0372700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0373000000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
21,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
18 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
400 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Nenndaten nach CSA

Tensione nominale (Gruppo B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
15 A
Nennstrom (Use group D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12

Nenndaten nach UL 1059

Institute (UR)
UR
Certificat Nº (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
14 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Packaging
Box
VPE Länge
349 mm
Larghezza VPE
135 mm
VPE Höhe
30 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    VDE 0627 Tab. 7 Punkt 3/6.86
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    VDE 0609 Teil 1 06.83, EN 60947-1 03.91
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 28
    • Leitertyp und Leiterquerschnitt:
      AWG 14
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    EN 60947-1/1991 Abschnitt 8.2.4.3
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,7 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    EN 60947-1/1991 Abschnitt 8.2.4.4
  • Anforderung:
    ≥5 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/7
  • Bewertung:
    bestanden
  • Anforderung:
    ≥50 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U2.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K2.5
    • Leitertyp und Leiterquerschnitt:
      AWG 14/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
