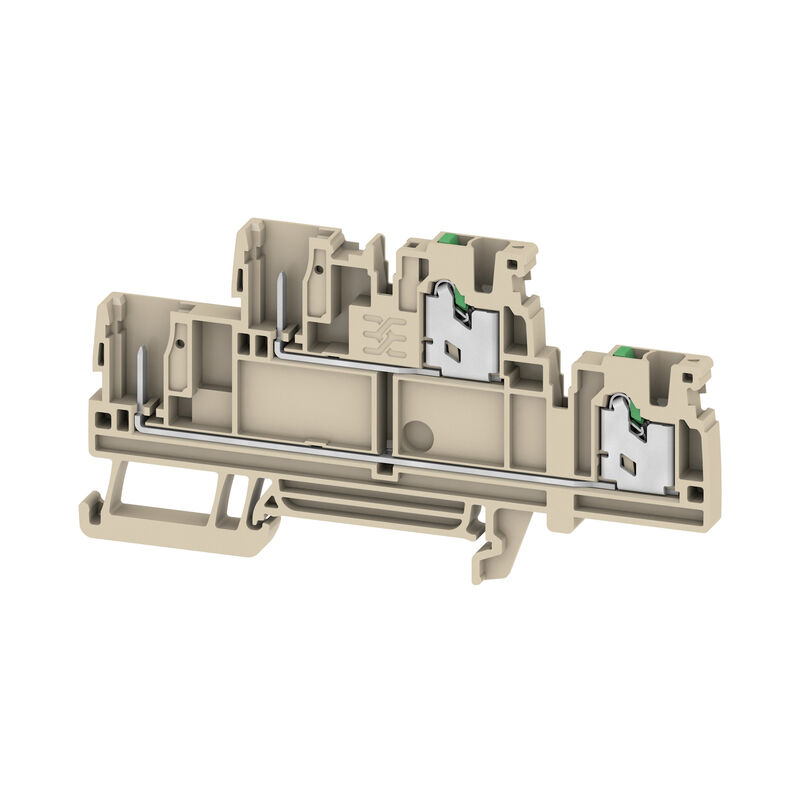

SPGTB 2.5 2T 4C/2
SPGTB 2.5 2T 4C/2

SPGTB 2.5 2T 4C/2

Pluggable terminal, SNAP IN, dark beige, 2.5 mm², 22 A, Number of connections: 4, Number of levels: 2, TS 35

Produkt ID 3051860000
Åbn i konfiguratoren
Download datablad Mérnöki támogatás Termékletöltések
Tilbehør 17 Anvendte produkter 161
Approvals General ordering data Dimensions and weights Temperaturas Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) General Rating data UL rating data Classifications

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

General ordering data

Версия
Pluggable terminal, SNAP IN, dark beige, 2.5 mm², 22 A, Number of connections: 4, Number of levels: 2, TS 35
Заказ №
3051860000
Тип
SPGTB 2.5 2T 4C/2
GTIN (EAN)
4099987021654
Qty.
50 items

Dimensions and weights

Глубина
51,7 mm
Depth (inches)
2,035 inch
Высота
96 mm
Height (inches)
3,78 inch
Ширина
5,1 mm
Width (inches)
0,201 inch
Net weight
14,203 g

Temperaturas

Folyamatos üzemi hőmérséklet., min.
-60 °C
연속 작동 온도, 최대
130 °C

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
Tmavě béžová
작동 요소의 색상
녹색
UL 94 flammability rating
V-0

System specifications

End cover plate required
Yes
Number of potentials
2
Number of levels
2
Number of clamping points per level
2
Levels cross-connected internally
아니요
PE connection
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
No
Open sides
right
Snap-on
Yes
Type of fixing
Snap-on
Type of mounting
TS 35

Conductors for clamping (additional connection)

Тип соединения, дополнительное соединение
pluggable

Conductors for clamping (rated connection)

Anslutningsområde, min.
0,34 mm²
Direzione di collegamento
top
Klingmått
0.6 x 3.5 mm
liczba przyłączeń
4
Průřez propojení AWG, max.
AWG 12
Rodzaj przyłącza
SNAP IN
Stripping length
10 mm
Zakres zaciskania, maks.
4 mm²
Калибровая пробка согласно 60 947-1
A2
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,34 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,34 mm²
Сечение соединения проводов, твердое ядро, макс.
2,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,34 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,34 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,34 mm²

General

Нормы
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 22
Укомплектованная монтажная рейка
TS 35

Rating data

Rated cross-section
2,5 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
22 A
Current at maximum wires
22 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0,77 mW
Pollution severity
3
Surge voltage category
III

UL rating data

Conductor size Field wiring max. (cURus)
12 AWG
Prąd rozm. C (cURus)
20 A
Ström Gruppr D (cURus)
5 A
인증 번호(cURus)
E60693
전류 크기 B(cURus)
20 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
22 AWG
컨덕터 크기 필드 결선 최소(cURus)
22 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
