製品情報

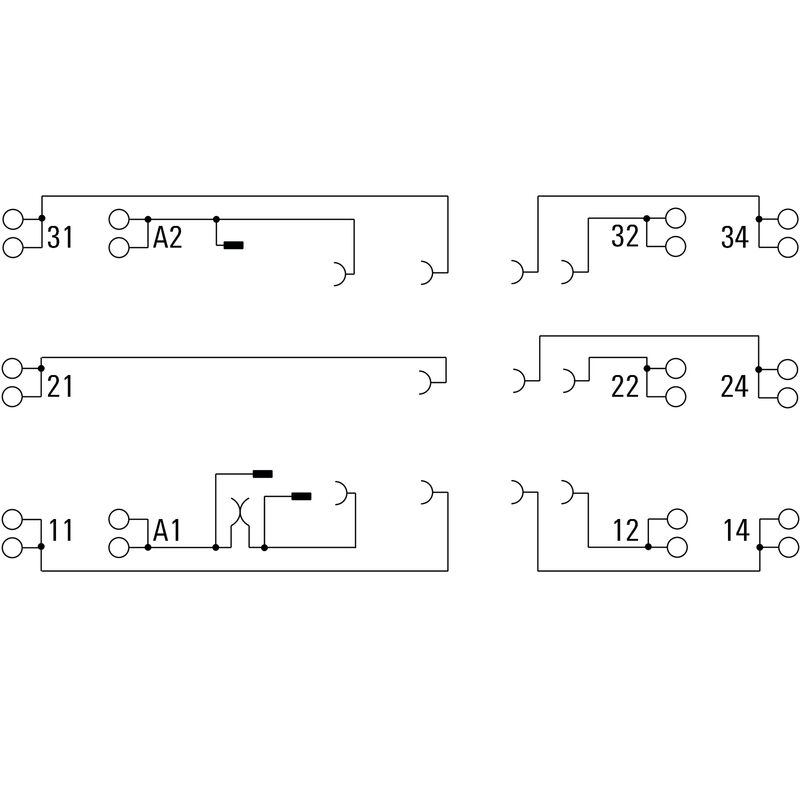

バージョン | D-SERIES DRW / DRH, リレーソケット, 接点数: 3, CO接点, 持続電流: 16 A, ねじ接続 |
注文番号 | 1220250000 |
種別 | SPW ECO 3CO |
GTIN (EAN) | 4032248100101 |
数量 | 10 items |
深さ | 31 mm |
奥行き(インチ) | 1.22 inch |
高さ | 92.1 mm |
高さ(インチ) | 3.626 inch |
幅 | 38.7 mm |
幅(インチ) | 1.524 inch |
正味重量 | 64.1 g |
保管温度 | -40 °C...60 °C |
動作温度 | -40 °C...60 °C |
湿度 | 相対湿度5~85%、結露なし |
RoHS 対応状況 | 準拠 (免除なし) |
REACH SVHC | No SVHC above 0.1 wt% |
証明書番号(cURus) | E312083 |
定格スイッチング電圧 | AC250 V |
持続電流 | 16 A |
最大開閉電圧、AC | 250 V |
接点の種別 | 3 CO接点 |
レール | TS 35 |
色 | 黒色 |
UL94 可燃性等級コンポーネント |
|
定格電圧 | 500 V |
汚染度 | 2 |
サージ電圧カテゴリー | II |
絶縁材グループ | IIIb |
制御側 – 負荷側の耐電圧 | 4 kVeff / 1分 |
隣接接点の耐電圧 | 4 kVeff / 1分 |
インパルス耐電圧 | 7.3 kV (1.2/50 µs) |
保護度合い | IP10 |
証明書番号(cURus) | E312083 |
導体接続方法 | ねじ接続 |
被覆剝き長さ、定格接続 | 8 mm |
締付けトルク、最小. | 0.5 Nm |
締付けトルク、最大. | 1.2 Nm |
クランプ範囲、最小 | 0.5 mm² |
クランプ範囲、最大 | 4 mm² |
導体断面、固定式、最小 | 0.5 mm² |
導体断面、固定式、最大 | 4 mm² |
配線接続断面、細径撚線、最小 | 0.5 mm² |
配線接続断面、細径撚線、最大 | 4 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1.5 mm² |
導体断面、フレキシブル、AEH (DIN 46228-1)、最小 | 0.5 mm² |
導体断面、フレキシブル、AEH (DIN 46228-1)、最大 | 2.5 mm² |
配線接続 | M4分岐ケーブルラグ(絶縁) |
刃寸法 | Gr.PH2 |
製品情報 |
このソケットでは、渡り配線は使用できません。 このソケットでは、マーカーは使用できません。 |

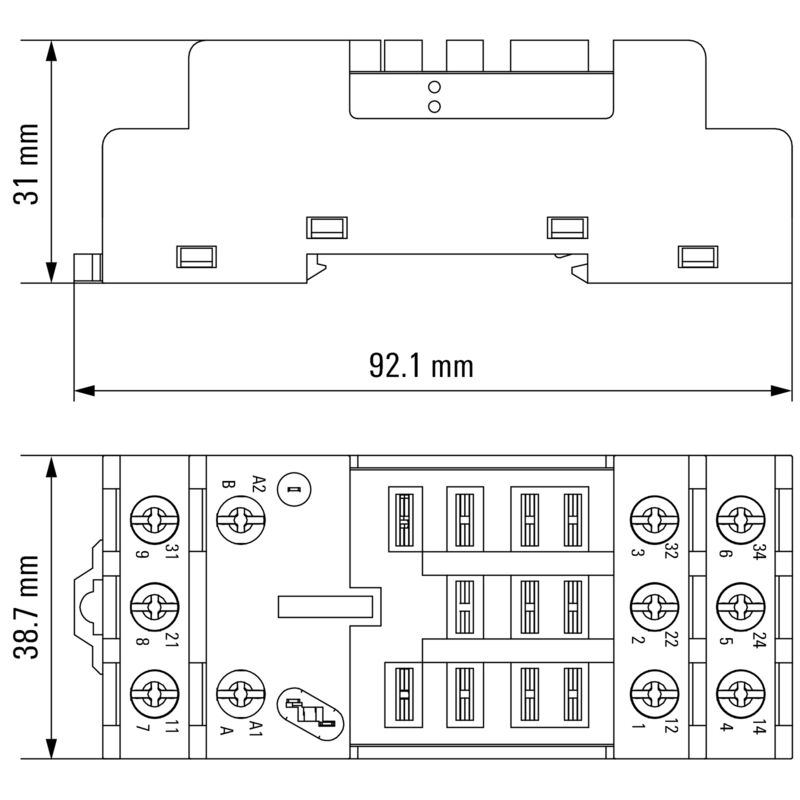

図表タイトル 07 | 寸法図 |
