製品情報
| バージョン | TERMSERIES, ソリッドステートリレー, 定格制御電圧: 10…32 V DC , 定格スイッチング電圧: DC0...35 V, 持続電流: 5 A, プラグイン接続 |
| 注文番号 | 1421450000 |
| 種別 | SSR 10-32VDC/0-35VDC 5A |
| GTIN (EAN) | 4050118235302 |
| 数量 | 20 items |

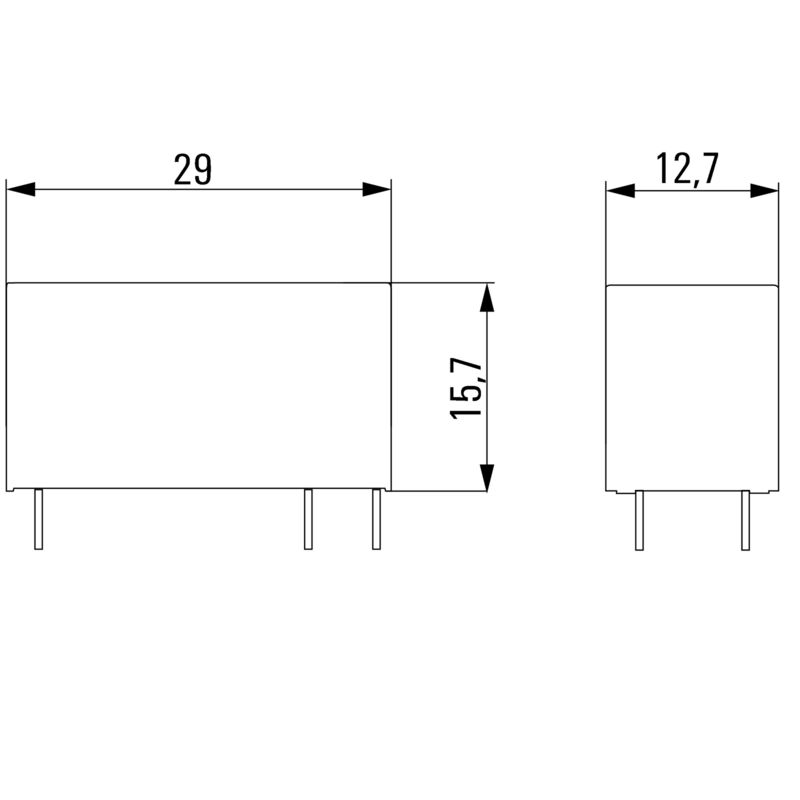

| 深さ | 15.7 mm |
| 奥行き（インチ） | 0.618 inch |
| 高さ | 29 mm |
| 高さ（インチ） | 1.142 inch |
| 幅 | 12.7 mm |
| 幅（インチ） | 0.5 inch |
| 正味重量 | 9.87 g |
| 保管温度 | -40 °C...100 °C |
| 動作温度 | -20 °C...80 °C |
| MTTF | 1,099 a |
| RoHS 対応状況 | 準拠 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 定格制御電圧 | 10…32 V DC |
| 公称制御電流 | 3...13 mA |
| ステータス表示 | 該当なし |
| 定格スイッチング電圧 | DC0...35 V |
| 持続電流 | 5 A |
| 定格スイッチング電流 | 5 A |
| スイッチオン遅延 | <55 µs |
| スイッチオフ遅延 | <310 µs |
| 最大負荷での電圧降下 | 0.3 V |
| 漏電流 | <20 µA |
| 最小スイッチング電流 | 1 mA |

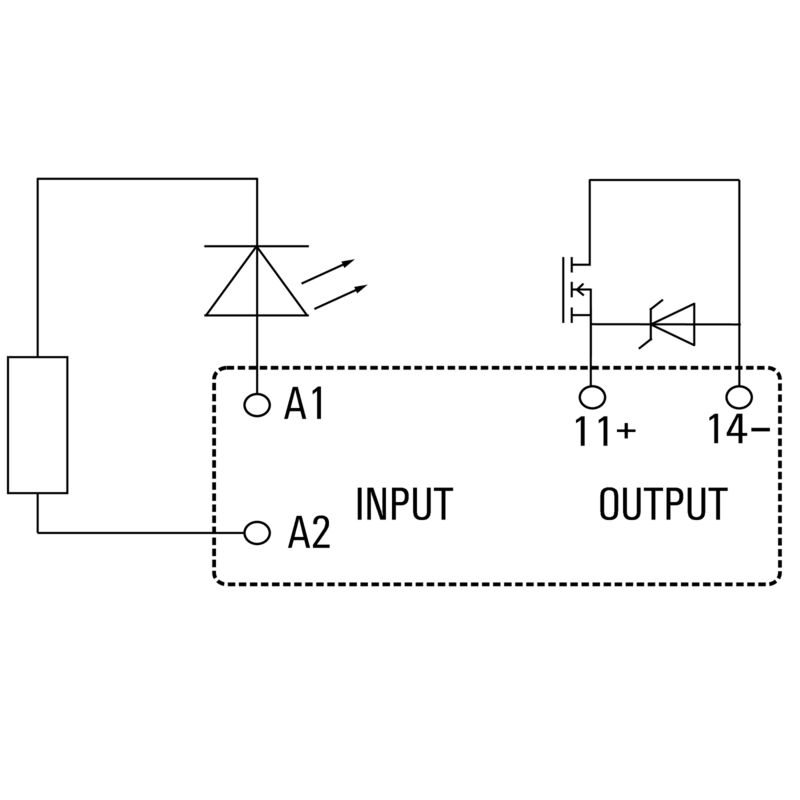

| 保護回路、負荷側 | 一体型フリーホイールダイオード |
| 接点の種別 | 1 NO接点 (MOS-FET) |
| 色 | 黒色 |
| 制御側 – 負荷側の耐電圧 | 2.5 kVeff |
| インパルス耐電圧 | 2.5 kV |
| 導体接続方法 | プラグイン接続 |
| ピッチ (mm) (P) | 5 mm |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51691) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1421450000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001504 |
| ETIM 7.0 | EC001504 |
| ETIM 8.0 | EC001504 |
| ETIM 9.0 | EC001504 |
| ECLASS 9.0 | 27-37-16-04 |
| ECLASS 9.1 | 27-37-16-04 |
| ECLASS 10.0 | 27-37-16-04 |
| ECLASS 11.0 | 27-37-16-04 |
| ECLASS 12.0 | 27-37-16-04 |
| ECLASS 13.0 | 27-37-16-04 |
| ECLASS 14.0 | 27-37-16-04 |
| ROHS | 適合 |
