SV-SMT 7.62HP/03/90MF2 SC/8 2.6SN BX

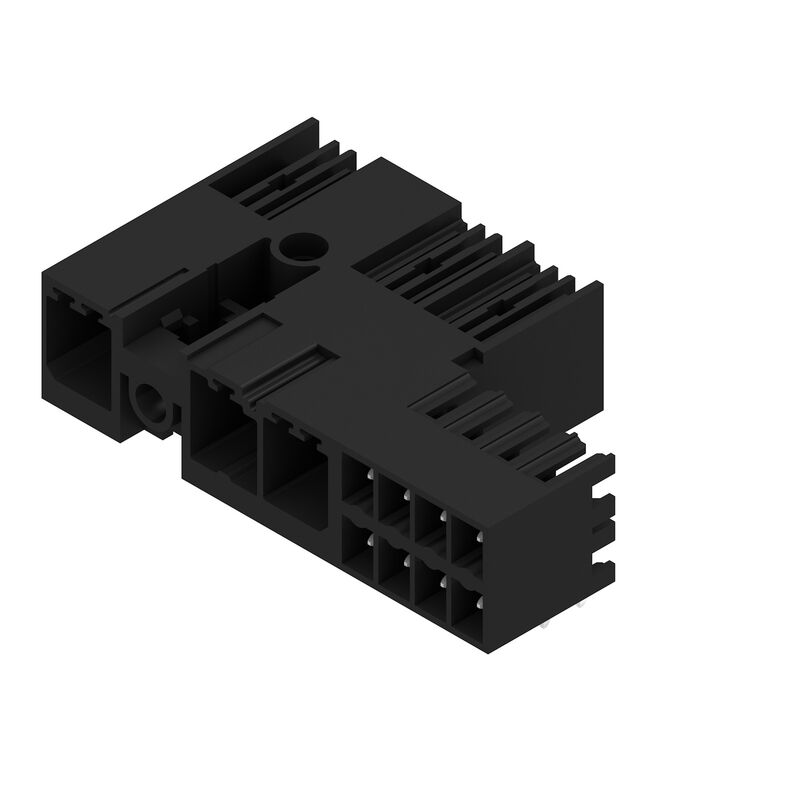

製品イメージ
SV-SMT 7.62HP/03/90MF2 SC/8 2.6SN BX

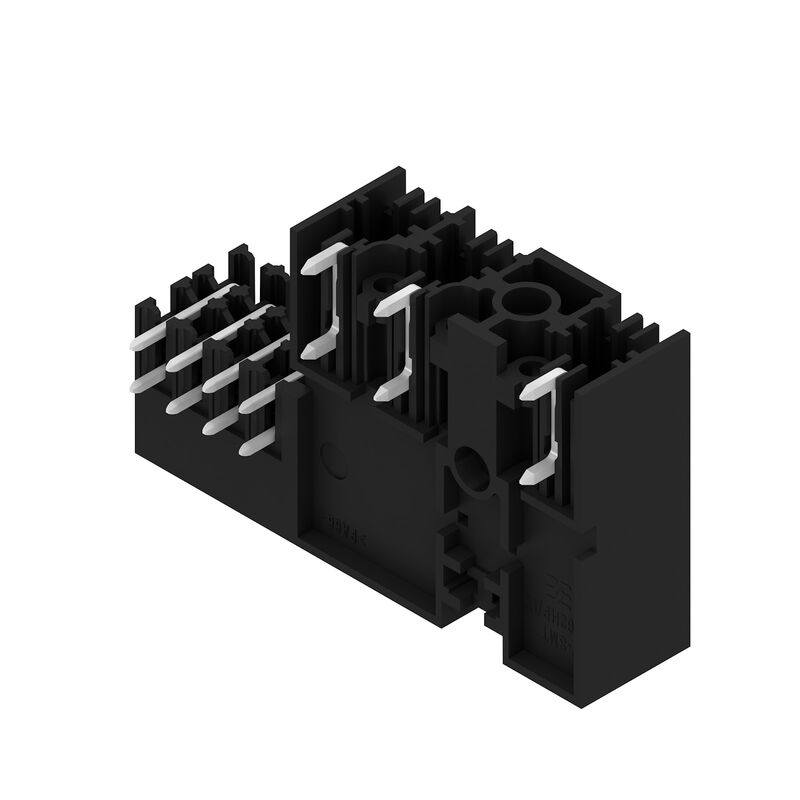

製品イメージ
SV-SMT 7.62HP/03/90MF2 SC/8 2.6SN BX
寸法図

SV-SMT 7.62HP/03/90MF2 SC/8 2.6SN BX

プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, ミドルフランジ, THT/THRはんだ接続, 7.62 mm, 極数: 3, 90°, ソルダーピン長 (l): 2.6 mm, 錫メッキ, 黒色, 箱

商品番号 2529760000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 1 の対照製品 2 関連製品 19
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ UL 1059に準拠した公称データ 梱包 技術データ – ハイブリッド 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, ミドルフランジ, THT/THRはんだ接続, 7.62 mm, 極数: 3, 90°, ソルダーピン長 (l): 2.6 mm, 錫メッキ, 黒色, 箱
注文番号
2529760000
種別
SV-SMT 7.62HP/03/90MF2 SC/8 2.6SN BX
GTIN (EAN)
4050118539660
数量
36  items
製品データ
IEC: 1000 V / 41 A
UL: 300 V / 33 A
パッケージ
箱

寸法と重量

深さ
28.3  mm
奥行き（インチ）
1.114  inch
高さ
14  mm
高さ（インチ）
0.551  inch
下位バージョンの高さ
11.4  mm
幅
46.69  mm
幅（インチ）
1.838  inch
正味重量
3.5  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

システム仕様

製品ファミリー
OMNIMATE電源 – シリーズBV/SV 7.62HP
接続方式
基板接続
PCB の取り付け
THT/THRはんだ接続
ピッチ (mm) (P)
7.62  mm
ピッチ (インチ) (P)
0.3  "
外向きエルボ
90°
極数
3
極当たりソルダーピン数
2
ソルダーピン長 (l)
2.6  mm
ソルダーピン長 公差
+0.1 / -0.3 mm
はんだピン寸法
0.8 x 1.0 mm
ソルダーアイレット穴直径 (D)
1.4  mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
L1 (mm)
22.86  mm
L1 (インチ)
0.9  "
L2（mm）
11.43  mm
インチでの L2
0.45  "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
プリント基板のバックｵﾌﾞハンドタッチセーフ
DIN VDE 0470に適合したタッチセーフ保護
IP 20
体積抵抗
2.00 mΩ
コーディング可能
はい
差し込み力 / 極、最大.
12  N
引張強度/極、最大.
7  N

材料データ

絶縁材
PA 9T
色
黒色
カラーチャート（類似）
RAL 9011
絶縁材グループ
II
比較追跡指数（CTI）
≥ 500
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
はんだ接続の層構造
1...3 µm Ni / 4...6 µm Sn matt
プラグ接点の層構造
1...3 µm Ni / 4...6 µm Sn matt
保管温度、最小
-40  °C
保管温度、最大
70  °C
動作温度、最小
-50  °C
動作温度、最大
130  °C
温度範囲、設置、最小
-25  °C
温度範囲、設置、最大
130  °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
41  A
定格電流、最大極数（Tu=20°C）
41  A
定格電流、最小極数 （Tu=40°C）
41  A
定格電流、最大極数 （Tu=40°C）
41  A
サージ電圧等級の定格電圧/汚染度 II/2
1,000  V
サージ電圧等級の定格電圧/汚染度 III/2
630  V
サージ電圧等級の定格電圧 / 汚染度 III/3
630  V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
6  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
6  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
6  kV
短時間耐電流抵抗
3 x 1sで420 A

UL 1059に準拠した公称データ

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300  V
定格電圧 (C/UL 1059 グループ使用)
300  V
定格電圧 (グループ D / UL 1059 使用)
600  V
定格電流 (グループ B / UL 1059 使用)
33  A
定格電圧（使用グループ C/UL 1059 ）
33  A
定格電流 (グループ D / UL 1059 使用)
5  A
クリアランス距離、最小
6.9  mm
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。
沿面距離、最小
9.6  mm

梱包

パッケージ
箱
VPE 長
350  mm
VPE幅
137  mm
VPEの高さ
43  mm

技術データ – ハイブリッド

ピッチ　（mm））（ハイブリッド）
  • 公称:
    3.81 mm
  • ハイブリッドコンポーネント:
    Signal
mmでのピッチ（信号）
3.81 mm
ピッチ　（インチ）（ハイブリッド）
  • 公称:
    0.15 "
  • ハイブリッドコンポーネント:
    Signal
インチでのピッチ（信号）
0.15 "
極数（ハイブリッド）
  • 公称:
    8
  • ハイブリッドコンポーネント:
    Signal
極数（信号）
8
極当たりソルダーピン数（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    1
極当たりソルダーピン数（信号）
1
はんだピンの寸法（ハイブリッド）
  • はんだピン寸法:
    0.8 x 0.8 mm
  • ハイブリッドコンポーネント:
    Signal
はんだピンの寸法（信号）
0.8 x 0.8 mm
ソルダーピン寸法 = d公差（ハイブリッド）
  • はんだピン寸法 = d 公差:
    • 接頭部の下限公差（最小値表示）:
      -0,03
    • プレフィックス付き上限公差（最大値を表示）:
      +0,01
    • 公差、単位:
      mm
  • ハイブリッドコンポーネント:
    Signal
はんだピンの寸法= d公差（信号）
-0,03 / +0,01 mm
ソルダーアイレット直径（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    1.3 mm
PCB 穴の直径（信号）
1.3 mm
ソルダーアイレット直径許容値（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • ソルダーアイレット穴直径公差 (D):
    ±0.1 mm
PCB 穴の直径公差（信号）
±0.1 mm
L2（mm）
11.43  mm
インチでの L2
0.45  "
行数（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
行数（信号）
2
接点材料（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 接点材質:
    CuMg
接点材質（信号）
CuMg
接触表面（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 接触表面:
    錫メッキ
接触表面（信号）
錫メッキ
はんだ接続の層構造（ハイブリッド）
  • はんだ接続の階層構造:
    • 材質:
      Ni
    • 階層強度:
      • 最小：:
        1 µm
      • 最大.:
        3 µm
    • 材質:
      Sn
    • 階層強度:
      • 最小：:
        4 µm
      • 最大.:
        8 µm
  • ハイブリッドコンポーネント:
    Signal
はんだ接続の層構造（信号）
1-3 µm Ni / 4-8 µm Sn
プラグ接点の層構造（ハイブリッド）
  • プラグ接点の層構造:
    • 材質:
      Ni
    • 階層強度:
      • 最小：:
        1 µm
      • 最大.:
        3 µm
    • 材質:
      Sn
    • 階層強度:
      • 最小：:
        4 µm
      • 最大.:
        8 µm
  • ハイブリッドコンポーネント:
    Signal
プラグ接点の層構造（信号）
1-3 µm Ni / 4-8 µm Sn
過電圧クラスの定格電圧/汚染度レベルII/2 （ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    320 V
過電圧クラス / 汚染度レベル II / 2 の定格電圧（信号）
320 V
過電圧クラスの定格電圧/汚染度レベルIII/2（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    160 V
過電圧クラス/汚染度レベル III / 2 の定格電圧（信号）
160 V
過電圧クラスの定格電圧 / 汚染度レベル III / 3（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    160 V
過電圧クラス / 汚染度レベル III / 3の定格電圧（信号）
160 V
過電圧クラスの定格インパルス電圧/汚染度レベルII/2（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2.5 kV
過電圧クラス / 汚染度レベル II / 2 の定格インパルス電圧（信号）
2.5 kV
過電圧クラスの定格インパルス電圧 / 汚染度レベル III / 2（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2.5 kV
過電圧クラス / 汚染度レベルIII / 2の定格インパルス電圧（信号）
2.5 kV
過電圧クラスの定格インパルス電圧/汚染度度レベル III / 3（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    2.5 kV
過電圧クラス / 汚染度レベル III / 3 の定格インパルス電圧（信号）
2.5 kV
短時間耐久電流容量（ハイブリッド）
  • 短時間耐電流抵抗:
    3 x 1sで80 A
  • ハイブリッドコンポーネント:
    Signal
短時間耐電流抵抗（信号）
3 x 1sで80 A
沿面距離（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 最小：:
    4.38 mm
クリアランス距離（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 最小：:
    3.6 mm
定格電圧（使用グループ B/CSA）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ B / CSA 使用）
300 V
定格電圧（使用グループ C/CSA ）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    50 V
定格電圧（グループ C / CSA 使用）（信号）
50 V
定格電流（グループ B / CSA 使用）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ B / CSA 使用）（信号）
9 A
定格電流（使用グループ　C/CSA）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ C / CSA 使用）（信号）
9 A
定格電流（使用グループ D/CSA）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    9 A
定格電流（グループ D / CSA 使用）（信号）
9 A
定格電圧（使用グループ　B/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ B / UL 1059 使用）（信号）
300 V
定格電圧（C/UL 1059 グループ使用）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    50 V
定格電圧（グループ C/UL 1059 使用）（信号）
50 V
定格電圧（使用グループ　D/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    300 V
定格電圧（グループ D / UL 1059 使用）（信号）
300 V
定格電流（グループ B/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    5 A
定格電流（グループ B / UL 1059 使用）（信号）
5 A
定格電流（使用グループ　C/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal
  • 公称:
    5 A
定格電流（グループ C / UL 1059 使用）
5 A
定格電流（使用グループ D/UL 1059）（ハイブリッド）
  • ハイブリッドコンポーネント:
    Signal

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 技術仕様は、電源の連絡先を参照してください
  • 信号接点の技術データ： 50V/5A、被覆剥き長さ8mm
  • 定格断面積および最小値に関連する定格電流極数。
  • 図の仕様：P1　=　7.62 mm、P　2=　3.81 mm
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • MFXおよびMSFX： X=中間フランジの位置（MF2、MSF3など）
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-03-01
ECLASS 13.0
27-46-03-01
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
