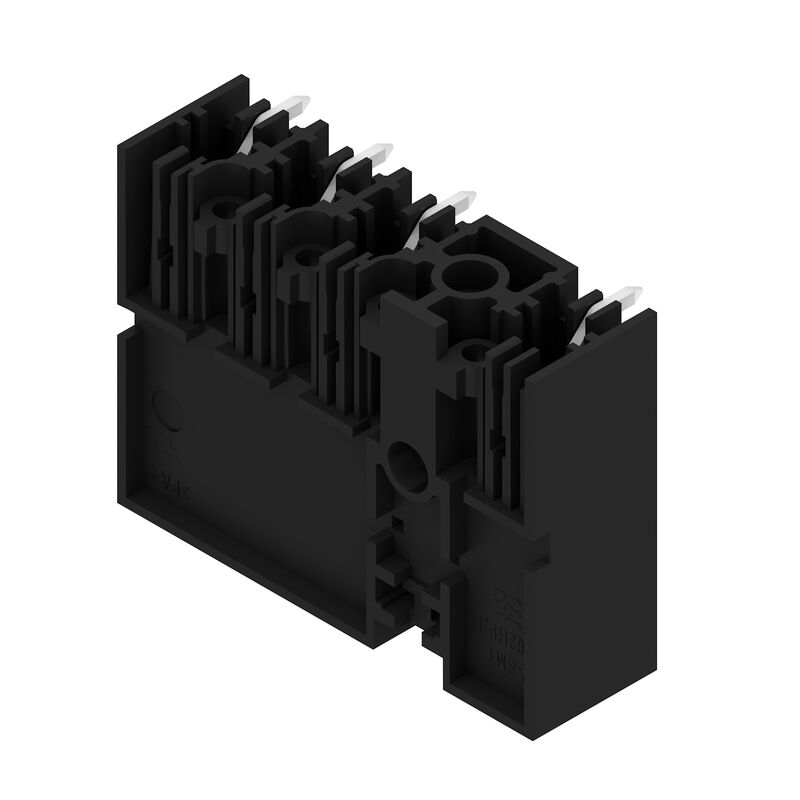

SV-SMT 7.62IT/04/270MSF2 2.6SN BK BX
Produktbild
SV-SMT 7.62IT/04/270MSF2 2.6SN BK BX
Produktbild

SV-SMT 7.62IT/04/270MSF2 2.6SN BK BX

Dieses Produkt ist bald nicht mehr verfügbar.

Leiterplattensteckverbinder, Stiftleiste, Mittelschraubflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box

Produkt ID 2500340000
Download datablad Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 1
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allgemeine Bestelldaten

Versione
Leiterplattensteckverbinder, Stiftleiste, Mittelschraubflansch, THT/THR-Lötanschluss, 7.62 mm, Polzahl: 4, 270°, Lötstiftlänge (l): 2.6 mm, verzinnt, schwarz, Box
N. d’ordine
2500340000
Tipo
SV-SMT 7.62IT/04/270MSF2 2.6SN BK BX
GTIN (EAN)
4050118513646
VPE
48 Stück
Produkt-Kennzahlen
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Verpackung
Box
Stato consegna
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1806444000000)/

Abmessungen und Gewichte

Profondità
28,3 mm
Tiefe (inch)
1,114 inch
Posizione verticale
14 mm
Höhe (inch)
0,551 inch
Höhe niedrigstbauend
11,4 mm
Larghezza
38,1 mm
Breite (inch)
1,5 inch
净重
8,8 g

Umweltanforderungen

Stato conformità RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie BV/SV 7.62HP
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT/THR-Lötanschluss
Raster in mm (P)
7,62 mm
Raster in Zoll (P)
0,3 "
Abgangswinkel
270°
Polzahl
4
Anzahl Lötstifte pro Pol
2
Lötstiftlänge (l)
2,6 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,8 x 1,0 mm
Bestückungsloch-Durchmesser (D)
1,5 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
30,48 mm
L1 in Zoll
1,2 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
handrückensicher oberhalb der Leiterplatte
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
IP20
Vollständig montiert
Durchgangswiderstand
2,00 mΩ
Kodierbar
Ja
Anzugsdrehmoment Schraubflansch, min.
0,2 Nm
Anzugsdrehmoment Schraubflansch, max.
0,3 Nm
Steckzyklen
25
Steckkraft/Pol, max.
12 N
Ziehkraft/Pol, max.
7 N

Werkstoffdaten

Materiale isolante
PA 9T
Colori
schwarz
컬러 차트(유사)
RAL 9011
Insulating material group
I
Kriechstromfestigkeit (CTI)
≥ 600
Isolationswiderstand
≥ 10⁸ Ω
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Материал контакта
Cu-leg
Contact surface
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
130 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
130 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
41 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
41 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
41 A
정격 전류, 최대 극 수(Tu=40°C)
41 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
1.000 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
630 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Distanza in aria, min.
6,9 mm
Distanza superficiale, min.
9,6 mm

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennspannung (Use group F / UL 1059)
744 V
Nennstrom (Use group B / UL 1059)
40,5 A
Nennstrom (Use group C / UL 1059)
40,5 A
Rated current (Use group D / UL 1059)
10 A
Nennstrom (Use group F / UL 1059)
40,5 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.
Kriechstrecke, min.
9,6 mm
Luftstrecke, min.
6,9 mm

Verpackungen

Verpackung
Box
VPE Länge
35 mm
VPE Breite
13,5 mm
VPE Höhe
4,5 mm
Odpor povrchu
Rs = 109 - 1012 Ω

Wichtiger Hinweis

Conformità IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Note
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
