TIA SUBD 15S
製品イメージ
図に類似
TIA SUBD 15S
配線図
TIA SUBD 15S
使用例
TIA SUBD 15S
使用例
TIA SUBD 15S
使用例
TIA SUBD 15S
寸法図
TIA SUBD 15S
寸法図
Mounting of the adapter on the input side of the TERMSERIES socket
TIA SUBD 15S
寸法図
Mounting of the adapter on the output side of the TERMSERIES socket
TIA SUBD 15S
その他

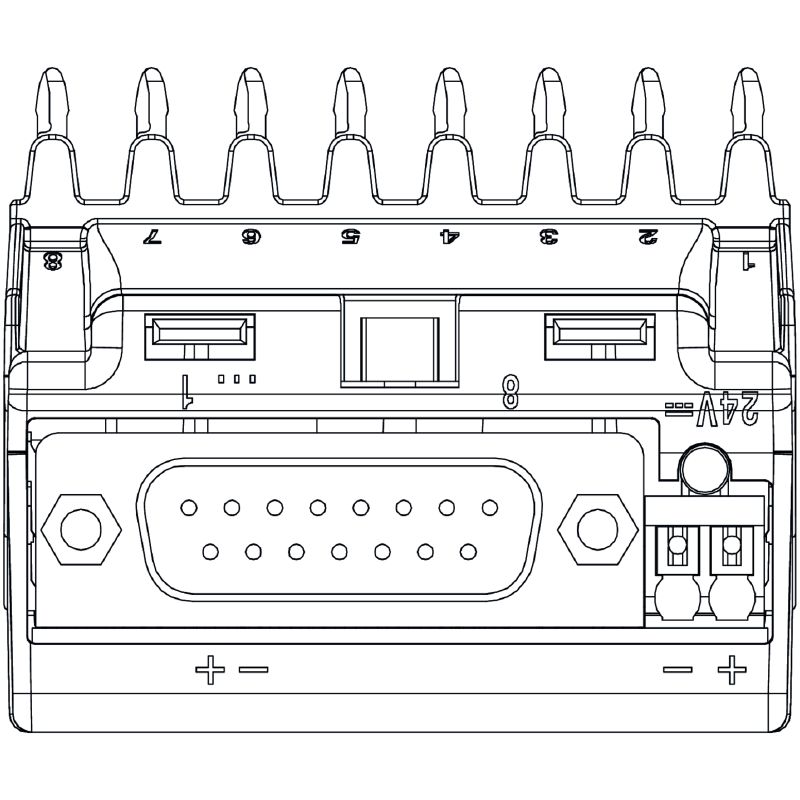

Front view
TIA SUBD 15S
その他
Top view
TIA SUBD 15S
その他
型式コード

TIA SUBD 15S

TERMSERIES, アダプター, Sub-D、15極、DIN 41652/IEC 60807, 信号パスの数: 8, 定格電圧（DC） : 24 V, 定格電流（信号パスごと）: 125 mA

商品番号 1463530000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 9 の付属品です 160 関連製品 4
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス シグナル 一般データ 絶縁協調 承認/標準の詳細 接続データ（供給） 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cULus）
E141197

一般注文データ

バージョン
TERMSERIES, アダプター, Sub-D、15極、DIN 41652/IEC 60807, 信号パスの数: 8, 定格電圧（DC） : 24 V, 定格電流（信号パスごと）: 125 mA
注文番号
1463530000
種別
TIA SUBD 15S
GTIN (EAN)
4050118323542
数量
1 items

寸法と重量

深さ
52 mm
奥行き（インチ）
2.047 inch
高さ
43 mm
高さ（インチ）
1.693 inch
幅
51 mm
幅（インチ）
2.008 inch
正味重量
53.18 g

温度

保管温度
-40 °C...85 °C
周囲温度
-40 °C…60 °C
湿度
5～95%（屋内用）、Tu = 40℃、結露なし

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6e3fbe0c-6faa-40f6-af76-5d8ffe24127d

シグナル

定格電圧（DC）
24 V
DC 電圧、最大
30 V
定格電流（信号パスごと）
125 mA
電流（信号パスごと）、最大
1 A
すべての信号の合計電流、最大
1 A
信号パスの数
8

一般データ

色
黒色
UL94 可燃性等級コンポーネント
  • コンポーネント:
    ハウジング
  • UL94 可燃性等級:
    V-0

絶縁協調

定格電圧
32 V
汚染度
2
サージ電圧カテゴリー
III
インパルス耐電圧
1.5 kV
保護度合い
IP20がインストール済み

承認/標準の詳細

認証書番号（DNV）
TAA00001E5
証明書番号（cULus）
E141197

接続データ（供給）

導体接続方法
PUSH IN
端子数
2 (+,−)
クランプ範囲、定格接続、最小
0.13 mm²
クランプ範囲、定格接続、 最大
1.5 mm²
刃寸法（供給）
0.6 x 3.5 mm

分類

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
