TOZ 48VUC 24VDC2A
Produktillustration
Avbildning liknande
TOZ 48VUC 24VDC2A

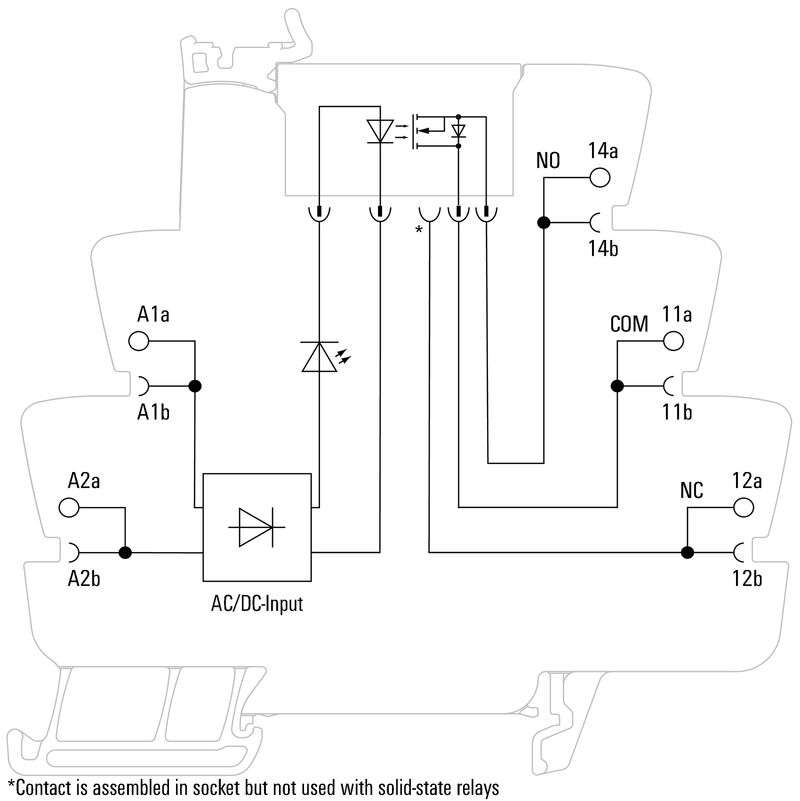

Kopplingsbild
TOZ 48VUC 24VDC2A
Dimensional drawing
TOZ 48VUC 24VDC2A
Miscellaneous
Typnycklar

TOZ 48VUC 24VDC2A

TERMSERIES, Solid-state relä, Märkstyrspänning: 48 V UC ±10 % , Märkkopplingsspänning: 3...33 V DC, Varaktig ström: 2 A, Fjäderanslutning

Produkt-ID 1127310000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 24 Separata delar 1 Använda produkter 10
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Miljööverenstämmelse för produkt Märkdata UL Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Ytterligare information om godkännanden/normer Anslutningsdata Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E141197

Allmänna beställningsdata

Utförande
TERMSERIES, Solid-state relä, Märkstyrspänning: 48 V UC ±10 % , Märkkopplingsspänning: 3...33 V DC, Varaktig ström: 2 A, Fjäderanslutning
Art.nr.
1127310000
Typ
TOZ 48VUC 24VDC2A
GTIN (EAN)
4032248908806
Förp.
10 items

Mått och vikter

Djup
87,8 mm
Byggdjup (tum)
3,457 inch
Höjd
90,5 mm
Bygghöjd (tum)
3,563 inch
Bredd
6,4 mm
Byggbredd (tum)
0,252 inch
Nettogewicht
30,5 g

Temperaturer

Lagertemperatur
-40 °C...70 °C
Omgivningstemperatur
-20 °C…60 °C
Fuktighet
5–95 % rel. fuktighet, Tu = 40 °C, ingen kondensbildning

Sannolikhet för bortfall

MTTF
793 a

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Märkdata UL

Omgivningstemperatur (drift), max.
60 °C
Connection cross-section AWG, min.
AWG 26
Connection cross-section AWG, max.
AWG 14
Typ av ledare
massiv kopparledare
flertrådig kopparledare
Nedsmutsningsgrad
2

Styrsida

Tensione nominale
48 V UC ±10 %
Märkstyrström
8 mA AC (±20 %)
7 mA DC (±20 %)
Märkeffekt
290 mVA / 192 mW
상태 표시기
Grön LED
Skyddskoppling
Likriktare
Input frequency
DC: 10 Hz / AC: 3 Hz
Ersättningsreläets spolspänning avviker från märkstyrspänningen
Ja
Ersättningsreläets spolspänning
24 V DC

Belastningssida

Névleges kapcsolási feszültség
3...33 V DC
Normalspänning
2 A
Courant de commutation nominal
2 A
Inkopplingsströmmen
15 A / 10 ms
Inkopplingsfördröjning
<6.5 ms
Odložení vypnutí
<10 ms
Spänningsfall vid max. last
≤ 120 mV
Läckström
<10 µA
min. Brytström
5 mA
Kortslutningssäker
Nej
Skyddskoppling lastsida
Frihjulsdiod
Kontakttyp
1 Slutande (MOS-FET)
Kopplingsfrekvens, max. (AC-manöverspänning)
3 Hz
Kopplingsfrekvens, max. (DC-manöverspänning)
10 Hz

Allmänna uppgifter

Montageskena obestyckad
TS 35
Testknapp finns
Nej
Färgkod
svart
Componente classe d’infiammabilità UL94
  • Komponent:
    Kapsling
  • UL94 brännbarhetsklass:
    V-0
  • Komponent:
    Låsclip
  • UL94 brännbarhetsklass:
    V-0

Isolationskoordinater

Märkspänning
300 V
Nedsmutsningsgrad
2
Överspänningskategori
III
Clearance and creepage distances for control side - load side
≥ 5,5 mm
Spannungsfestigkeit Steuerseite - Lastseite
2,5 kVeff
Spänningshållfasthet till montageskena
4 kVeff / 1 Min.
Импульсное перенапряжение, до
6 kV (1,2/50 µs)
Skyddsklass
IP20

Ytterligare information om godkännanden/normer

Certifikat-nr (DNV)
TAA00001E5
Certifikat-Nr. (cULus)
E141197

Anslutningsdata

Ledaranslutningsteknik
Fjäderanslutning
Avisoleringslängd nominellt
8 mm
Campo di serraggio, collegamento di dimensionamento
1,5 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsområde, max.
2,5 mm²
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, AWG, max
AWG 14
Sezione di collegamento cavo, rigido, min.
0,14 mm²
Ledardiameter, entrådig max.
2,5 mm²
Ledardiameter, entrådig, min. (AWG)
AWG 26
Ledardiameter, entrådig, max. (AWG)
AWG 14
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Ledardiameter, fintrådig, min. (AWG)
AWG 26
Ledardiameter, fintrådig, max. (AWG)
AWG 14
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledardiameter, fintrådig med ändhylsa (DIN 46228/1), min
0,14 mm²
Ledardiameter, fintrådig med ändhylsaH (DIN 46228/1), max.
1,5 mm²
블레이드 크기
6 x 3,5 mm

Klassificeringar

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
