製品情報

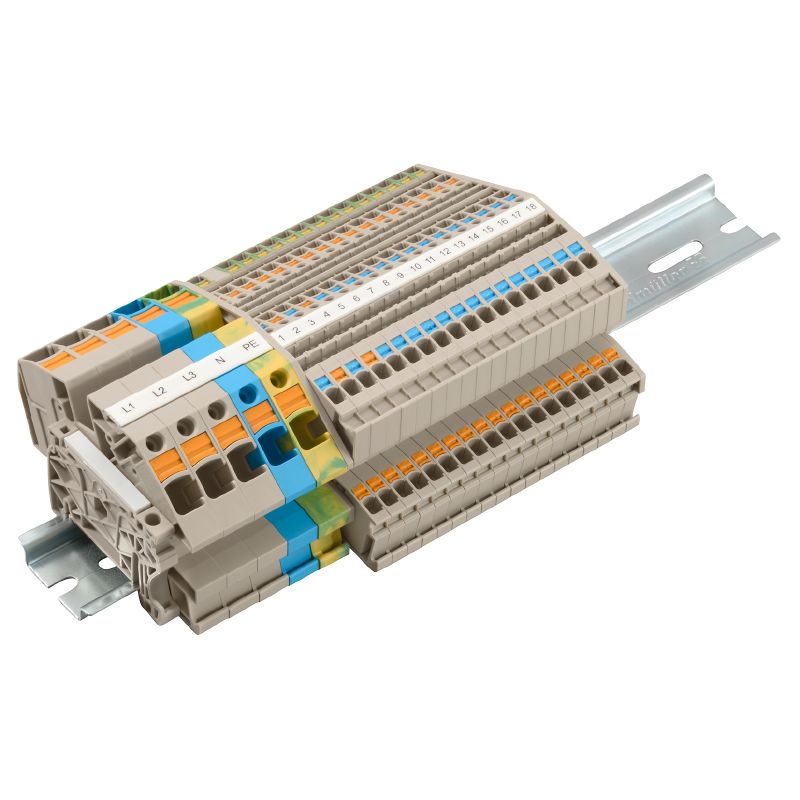

| バージョン | 多層モジュラー端子, PUSH IN, その他, 16 mm², 接続数: 98, レベル数: 3, TS 35, V-0, Wemid |
| 注文番号 | 8000122103 |
| 種別 | TR BD AITB RCD |
| GTIN (EAN) | 4099986844193 |
| 数量 | 1 items |
| 深さ | 50.1 mm |
| 奥行き（インチ） | 1.972 inch |
| 高さ | 104.6 mm |
| 高さ（インチ） | 4.118 inch |
| 幅 | 248 mm |
| 幅（インチ） | 9.764 inch |
| 正味重量 | 681.66 g |
| 保管温度 | -25 °C...55 °C |
| 連続動作温度、最小 | -60 °C |
| 連続動作温度、最大 | 130 °C |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材質 | Wemid |
| 色 | その他 |
| 操作要素の色 | その他 |
| UL 94 可燃性等級 | V-0 |
| エンドカバープレートの要求 | いいえ |
| レベル数 | 3 |
| 内部で交差接続されたレベル | いいえ |
| PE 接続 | はい |
| レール | TS 35 |
| N 関数 | はい |
| PE 関数 | はい |
| PEN 関数 | はい |
| 取り付け方式 | 直接実装 |
| 爆発試験バージョン | いいえ |
| 設置アドバイス | 直接実装 |
| 開放側面 | 閉 |
| ブレードサイズ、追加接続 | 0.6 x 3.5 mm |
| 被覆剥き長さ、追加接続 | 10 mm |
| クランプ範囲、最大 | 16 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| ツインワイヤエンドフェルール、最大 | 6 mm² |
| ツインワイヤエンドフェルール、最小 | 0.5 mm² |
| 刃寸法 | 1.0 x 5.5 mm |
| 導体接続断面積 AWG、最大. | AWG 4 |
| 接続数 | 98 |
| 接続断面、撚線、最大 | 16 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続断面、細径撚線、最大 | 16 mm² |
| 接続断面、細径撚線、最小 | 0.5 mm² |
| 接続方向 | 上部 |
| 接続方式 | PUSH IN |
| 被覆剥き長さ | 18 mm |
| 配線接続断面 AWG、最小 | AWG 18 |
| 配線接続断面、ソリッドコア、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大 | 10 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 10 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.5 mm² |
| 配線接続断面、細径撚線、最大 | 16 mm² |
| 配線接続断面、細径撚線、最小 | 0.5 mm² |
| 配線接続断面ソリッドコア、最大 | 16 mm² |
| レール | TS 35 |
| 導体接続断面積 AWG、最大. | AWG 4 |
| 標準 |
IEC 60947-7-1
IEC 60947-7-2 |
| 設置アドバイス | 直接実装 |
| 配線接続断面 AWG、最小 | AWG 18 |
| 定格断面 | 16 mm² |
| 定格電流 | 76 A |
| 最大導体電流 | 76 A |
| 標準 |
IEC 60947-7-1
IEC 60947-7-2 |
| 定格電圧（L/L） | 400 V |
| 定格電圧（L / N ） | 250 V |
| 定格電圧（L / PE） | 250 V |
| サージ電圧カテゴリー | III |
| 汚染度 | 3 |
| エンジニアリングデータ | [WMC File 8000122103](https://mdcop.weidmueller.com/mediadelivery/asset/900_307864) |
| ユーザ文書 |
[8000122103 - TR BD AITB RCD DE WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313577)
[8000122103 - TR BD AITB RCD EN WEB](https://mdcop.weidmueller.com/mediadelivery/asset/900_313578) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| ROHS | 適合 |
