製品情報

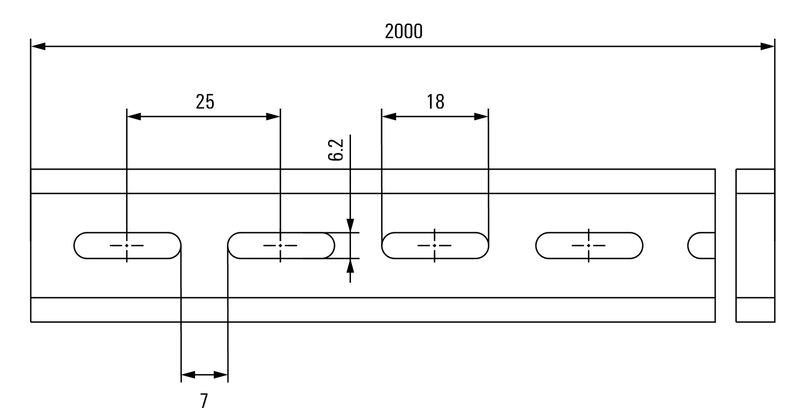

| バージョン | 端子レール, アクセサリ, スチール, ガルバニ亜鉛メッキおよび不動態化, 幅: 2000 mm, 高さ: 35 mm, 深さ: 7.5 mm, スリット幅: 6.20 mm, スリット長: 18.00 mm |
| 注文番号 | 1071690000 |
| 種別 | TS 35X7.5/LL/6X18 2M/O |
| GTIN (EAN) | 4032248866106 |
| 数量 | 2 |
| 深さ | 7.5 mm |
| 奥行き（インチ） | 0.295 inch |
| 高さ | 35 mm |
| 高さ（インチ） | 1.378 inch |
| 幅 | 2,000 mm |
| 幅（インチ） | 78.74 inch |
| 正味重量 | 116.5 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| IEC 60947-7-2 準拠の秒あたり短時間耐電流 | 1.92 kA |
| スリットギャップ | 7 mm |
| スリットギャップ |
|
| スリット幅 | 6.2 mm |
| スリット幅 |
|
| スリット長 | 18 mm |
| スリット長 |
|
| ターミナルレールの長さ |
|
| パンチ加工済取り付けレール | はい |
| 孔の間隔、中心から中心 | 25 mm |
| 材質 | スチール |
| 標準 | DIN EN 60715 |
| 短絡強度は E-Cu 電線に対応 | 16 mm² |
| 表面仕上 | ガルバニ亜鉛メッキおよび不動態化 |
| 設置アドバイス | 直接実装 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60253) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1071690000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1071690000) |
| ユーザ文書 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001285 |
| ETIM 7.0 | EC001285 |
| ETIM 8.0 | EC001285 |
| ETIM 9.0 | EC001285 |
| ECLASS 9.0 | 27-40-06-02 |
| ECLASS 9.1 | 27-40-06-02 |
| ECLASS 10.0 | 27-40-06-02 |
| ECLASS 11.0 | 27-40-06-02 |
| ECLASS 12.0 | 27-40-06-02 |
| ECLASS 13.0 | 27-40-06-02 |
| ECLASS 14.0 | 27-40-06-02 |
| ROHS | 適合 |
