製品情報

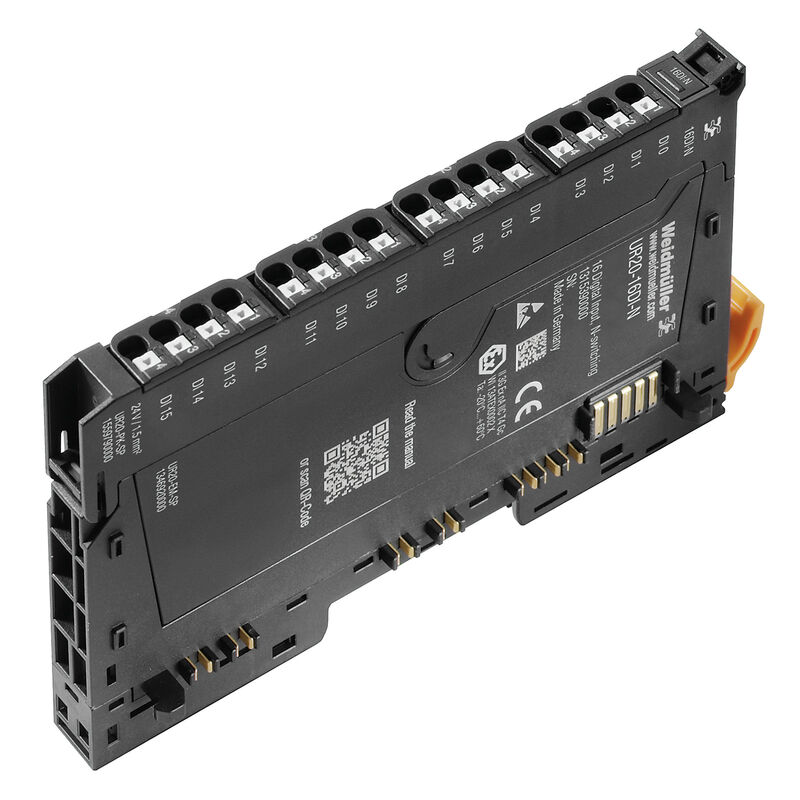

| バージョン | リモートI/Oモジュール, IP20, デジタル信号, 入力, 16チャネル |
| 注文番号 | 1315390000 |
| 種別 | UR20-16DI-N |
| GTIN (EAN) | 4050118118582 |
| 数量 | 1 items |
| 深さ | 76 mm |
| 奥行き（インチ） | 2.992 inch |
| 高さ | 120 mm |
| 高さ（インチ） | 4.724 inch |
| 幅 | 11.5 mm |
| 幅（インチ） | 0.453 inch |
| 取付寸法 – 高さ | 128 mm |
| 正味重量 | 86 g |
| 保管温度 | -40 °C ... +85 °C |
| 動作温度 | -20 °C ... +60 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| センサー供給 | 該当なし |

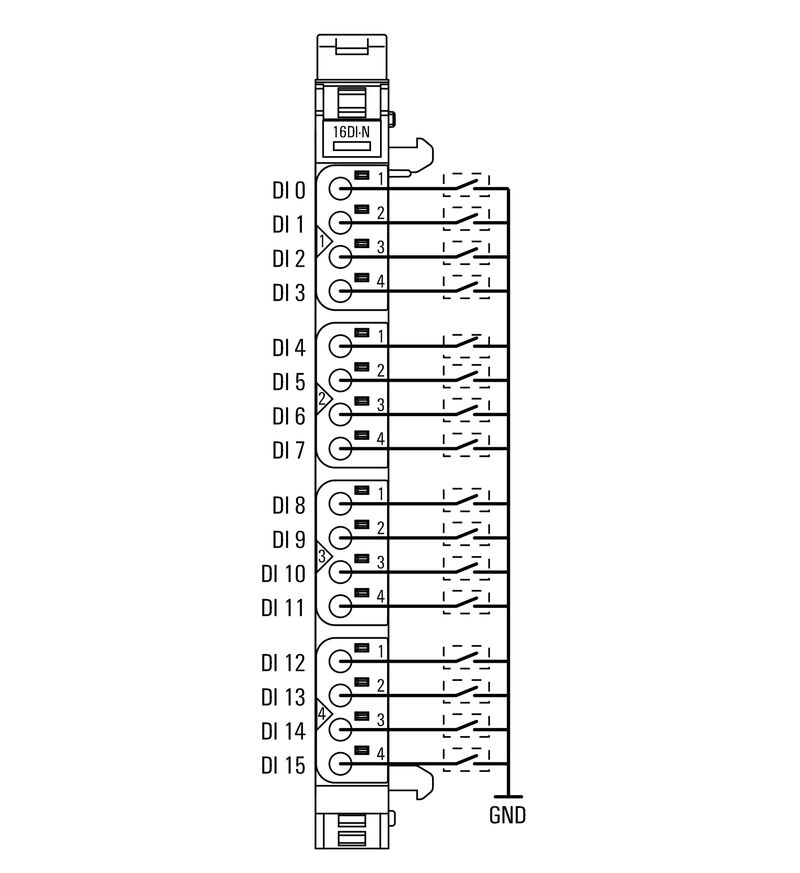

| センサー接続 | シングル導体 |
| デジタル入力数 | 16 |
| モジュール診断 | はい |
| 個別チャネル診断 | いいえ |
| 入力フィルター | 3 ms |
| 入力電圧、低い | > - 5V参照：入力電源Uの+24V入力 |
| 入力電圧、高 | < - 11 V参照：入力電源Uの+24 V入力 |
| 極性違い防止 | はい |
| 種別 | タイプ1および3、EN 61131-2 |
| 導体断面、固定式、最大 | 1.5 mm² |
| 導体断面、固定式、最小 | 0.14 mm² |
| 導体断面積、固定式、最大. (AWG) | AWG 16 |
| 導体断面積、固定式、最小. (AWG) | AWG 26 |
| 導体断面積、細径撚線、最大. (AWG) | AWG 16 |
| 導体断面積、細径撚線、最小. (AWG) | AWG 26 |
| 接続方式 | PUSH IN |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.14 mm² |
| UL 94 可燃性等級 | V-0 |
| サージ電圧カテゴリー | II |
| テスト電圧 | 500 V |
| レール | TS 35 |
| 振動耐性 |
5 Hz ≤ f ≤ 8.4 Hz: IEC 60068-2-6準拠の3.5 mm振幅
8.4 Hz ≤ f ≤ 150 Hz: IEC 60068-2-6に準拠した1g加速 |
| 気圧（保管） | DIN EN 61131-2に準拠した1013 hPa （高さ0 m） ～ 700 hPa （高さ3000 m） |
| 気圧（輸送） | DIN EN 61131-2に準拠した1013 hPa （高さ0 m） ～ 700 hPa （高さ3000 m） |
| 汚染度 | 2 |
| 空気圧（操作） | DIN EN 61131-2に準拠した≥ 795 hPa （高さ ≤ 2000 m） |
| 空気湿度（保管） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 空気湿度（操作） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 空気湿度（輸送） | DIN EN 61131-2に従って10～95%（結露しないこと） |
| 衝撃 | 11 ms以上で15 g、正弦半波、IEC 60068-2-27 |
| I からの消費電流sys, typ. | 8 mA |
| 極性違い防止 | はい |
| 電圧供給 |
24 V DC +20 %/ -15 %
システムバス経由 |
| インターフェース | u-リモートシステムバス |
| ガルバニック絶縁 | 電流パス間の500 V DC |
| システムバスの転送速度、最大 | 48 Mbit |
| フィールドバスプロトコル |
PROFINET IRT
PROFINET RT CC-Link IE TSN IEC 61162-450 PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| モジュール種別 | デジタル入力モジュール |
| 可能な接続 | 単一導体 |
| 診断データ | 1 Byte |
| 承認/証明書/適合証明書 |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[Compass safe distance certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49584) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262440) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281438) [Lloyds Register certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49585) [DNV/GL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [ABS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52871) [RINA certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_52872) [Bureau Veritas - Type Approval Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_90817) [PRS (Polish Register of Shipping)](https://mdcop.weidmueller.com/mediadelivery/asset/900_102756) [NIPPON KAIJI KYOKAI Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_103119) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) |
| エンジニアリングデータ |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51813)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| エンジニアリングデータ | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1315390000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1315390000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1315390000&norm=0) |
| ユーザ文書 |
[MAN_U-REMOTE_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[MAN_U-REMOTE_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| 認可 |                  |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E141197 |
| 証明書番号（cULusEX） | E223527 |
