Egenskaper

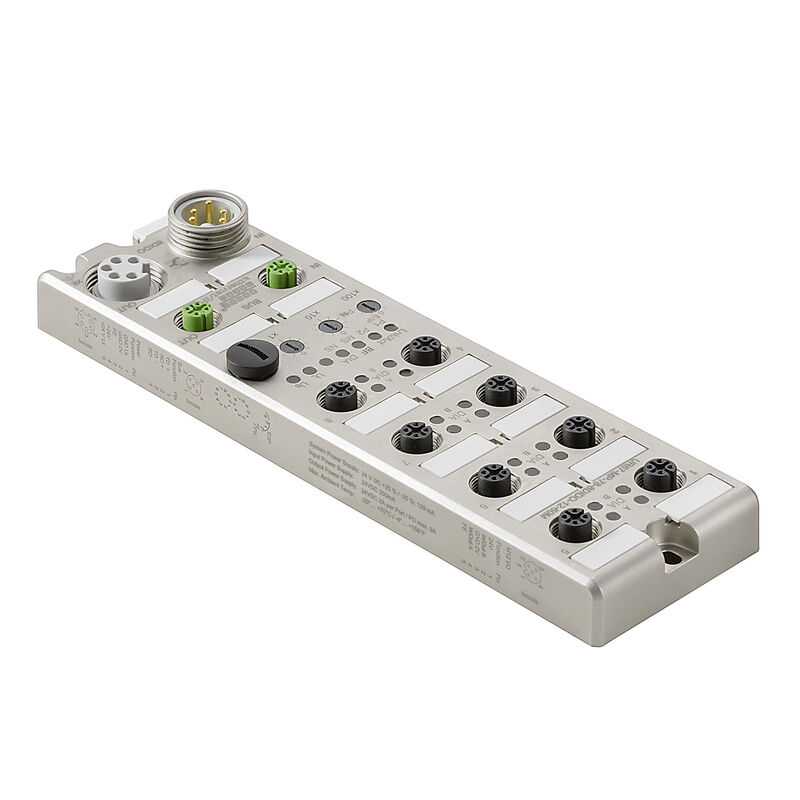

| Utförande | Automation Products - u-remote IP67, Sensor/Aktuator-Aktiv-Fördelare, PROFINET V2.3, EtherNet/IP, EtherCAT, Multiprotocol |
| Art.nr. | 2426320000 |
| Typ | UR67-MP-78-8DIDO-12-60M |
| GTIN (EAN) | 4050118434392 |
| Förp. | 1 items |
| Höjd | 17,3 mm |
| Bygghöjd (tum) | 0,681 inch |
| Bredd | 59,6 mm |
| Byggbredd (tum) | 2,346 inch |
| Längd | 206 mm |
| Bygglängd (tum) | 8,11 inch |
| Nettovikt | 520 g |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Fältbuss (BUS-IN) |
1x M12 hona 4-polig
D-kodad |
| Fältbuss (BUS-OUT) |
1x M12 hona 4-polig
D-kodad |
| Försörjningsspänning (AUX-IN) | 1x 7/8" hane 5-polig |
| Försörjningsspänning (AUX-OUT) | 1x 7/8" hona 5-polig |
| I/O-anslutningar |
8 x M12 hona 5-polig
A-kodad |
| Diagnostisk visning |
Kanalvis
via LED röd |
| Digitala ingångar |
|
| Ingångsström High | Typ 1/IEC 61131-2 |
| Ingångsström Low | Typ 1/IEC 61131-2 |
| Statusindikering |
Kanalvis
via LED gul |
| Diagnostisk visning |
Kanalvis
via LED röd |
| Digitala utgångar |
|
| Kortslutningstålig ] | Ja |
| Max. strömbelastbarhet per utgångssignal | 2 A |
| Max. summaström utgångar | 9 A (12 A se handbok) |
| Statusindikering |
Kanalvis
via LED gul |
| Utgångsfrekvens Low | min. (UL -1) |
| Utgångsspänning High | max. 2 V |
| Brännbarhetsklass enligt UL 94 | UL 94 |
| Kapslingsmaterial | Zinkpressgjutning |
| Modulvarianter |
8 digitala ingångar
8 digitala utgångar |
| Skyddsklass | IP67 |
| Drivspänning | 24 V |
| Effektförbrukning för modulelektronik | Typiskt 100 mA |
| Gränsvärde | 18 V DC ... 30 V DC |
| Skydd polförväxling | Ja |
| Överskrift för figur 02 | Produktillustration |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_287395)
[UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_287399) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66032) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2426320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2426320000) |
| Programvara |
[Device description -- UR67 - GSDML V2.33 / EDS V3.21 / ESI V1.2 files](https://mdcop.weidmueller.com/mediadelivery/asset/900_53294)
[Device description -- UR67 - GSDML V2.31 + V.33 / EDS V3.9 /ESI V1.2 files](https://mdcop.weidmueller.com/mediadelivery/asset/900_89224) |
| Användardokumentation |
[MAN UR67 MP DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_53288)
[MAN UR67 MP EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_53290) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
| ETIM 8.0 | EC001599 |
| ETIM 9.0 | EC001599 |
| ECLASS 9.0 | 27-24-26-04 |
| ECLASS 9.1 | 27-24-26-04 |
| ECLASS 10.0 | 27-24-26-04 |
| ECLASS 11.0 | 27-24-26-04 |
| ECLASS 12.0 | 27-24-26-04 |
| ECLASS 13.0 | 27-24-26-04 |
| ECLASS 14.0 | 27-24-26-04 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
