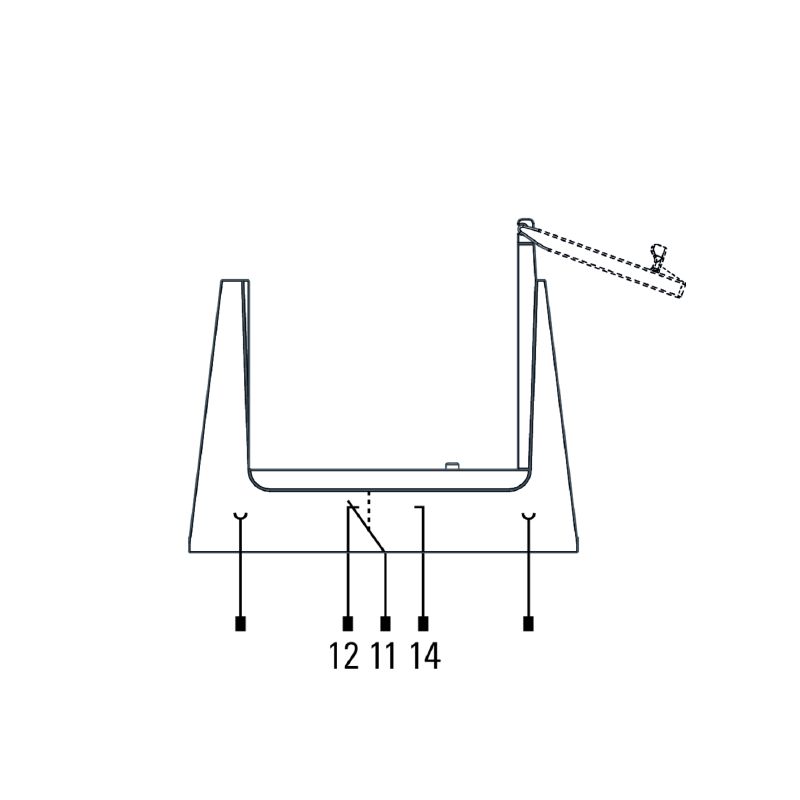

El-symbol
Schematic circuit diagram
VPCB PV II R 1000
VPCB PV II R 1000

VPCB PV II R 1000

Produkt-ID 2665690000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 11
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Allmänna data Isolationskoordinater enligt EN 50178 Fotovoltaik tekniska data Märkdata IEC/EN Anslutningsdata Elektriska data Allmänna data Garanti Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Art.nr.
2665690000
Typ
VPCB PV II R 1000
GTIN (EAN)
4050118686623
Förp.
20  items

Mått och vikter

Djup
52,2  mm
Byggdjup (tum)
2,055  inch
Höjd
61,6  mm
Bygghöjd (tum)
2,425  inch
Bredd
17,9  mm
Byggbredd (tum)
0,705  inch
Nettovikt
10  g

Temperaturer

Lagertemperatur
-40 °C...85 °C
Drifttemperatur
-40 °C...85 °C
Fuktighet
5–95 % rel. fuktighet

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Byggform
övrigt
Färgkod
grå
Skyddsklass
IP20
Utförande
övriga

Isolationskoordinater enligt EN 50178

Nedsmutsningsgrad
2
Överspänningskategori
III

Fotovoltaik tekniska data

Avledningsström In (8/20 µs)
20 kA
Drifthöjd i det jordade PV-systemet
≤ 4000 m
Förutsättningar o. krav
EN 50539-11
Kortslutning ström ISCPV
11  kA
Kravklass
Typ I/II
PV-anläggningens spänning, max. Ucpv
1 500  V

Märkdata IEC/EN

Antal poler
1
Avledningsström Imax. (8/20 µs) ledare-PE
40 kA
Integrerad försäkring
Nej
Signalkontakt
250 V / 0,5 A
48 V DC/0,5 A
Spänningstyp
DC

Anslutningsdata

Anslutningstyp
Lödanslutning
skruvad

Elektriska data

Spänningstyp
DC

Allmänna data

Antal poler
1
Skyddsklass
IP20
Färgkod
grå

Garanti

Tidsperiod
5 År

Klassificeringar

ETIM 6.0
EC000941
ETIM 7.0
EC000941
ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 9.0
27-13-08-05
ECLASS 9.1
27-13-08-05
ECLASS 10.0
27-13-08-05
ECLASS 11.0
27-13-08-05
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90
