VPU PV I+II 5 1000
Imagen de producto
Abb. ähnlich
VPU PV I+II 5 1000

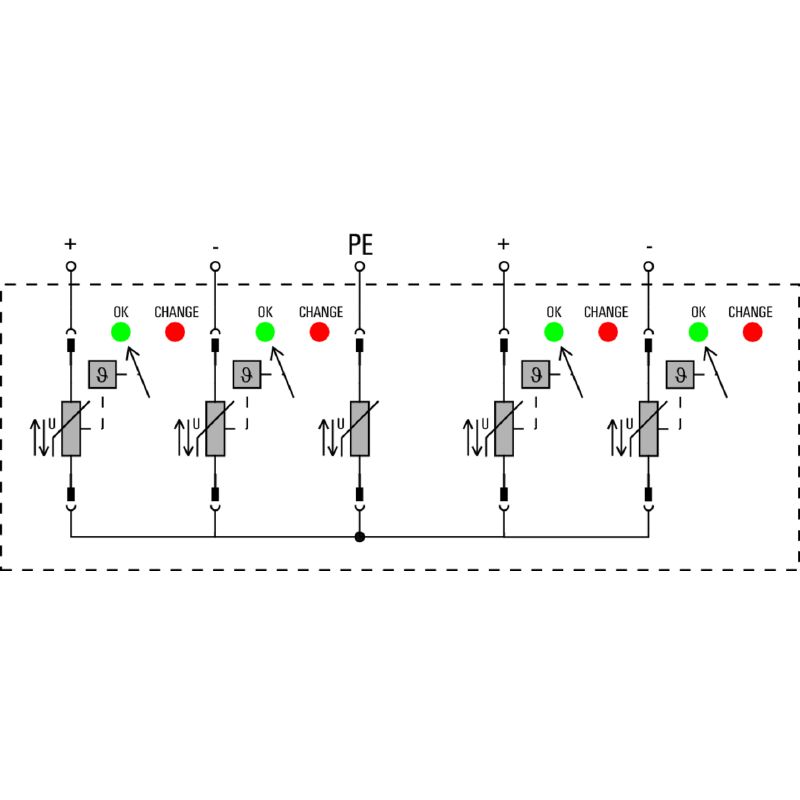

Símbolo eléctrico
Circuit diagram

VPU PV I+II 5 1000

Ürün No. 2856440000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 4 Yedek parçalar 3 İlgili ürünler 3
Tanúsítványok General ordering data 치수 및 중량 Temperaturer Termékek környezetvédelmi megfelelősége Datos generales Coordenadas del aislamiento según EN 50178 Aplicaciones fotovoltaicas Datos técnicos Datos nominales IEC / EN Dati di collegamento Elektriska data General data Garantía Note importante Classifications

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Código
2856440000
Tipo
VPU PV I+II 5 1000
GTIN (EAN)
4064675536352
Qty.
1 adet

치수 및 중량

Profundidad
77,2 mm
Depth (inches)
3,039 inch
Altura
96,5 mm
Height (inches)
3,799 inch
Anchura
90 mm
Width (inches)
3,543 inch
Net weight
697 g

Temperaturer

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-40 °C...85 °C
Humidity
5 - 95% rel. humidity

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Datos generales

Altitud de funcionamiento
≤ 4000 m
Carril de montaje
TS 35
Color
negro
naranja
Diseño
Installation housing
5 TE
Insta IP 20
Grado inflamabilidad según UL 94
V-0
Indicación óptica de funcionamiento
verde = ok, rosso = lo scaricatore è difettoso - sostituirlo.
Tipo de protección
IP20
Versión
Protection surtension I / II

Coordenadas del aislamiento según EN 50178

Categoría de sobretensión
III
Grado de polución
2

Aplicaciones fotovoltaicas Datos técnicos

Altura de funcionamiento en el sistema PV con conexión a tierra
≤ 2000 m
Altura de funcionamiento en sistema PV sin conexión a tierra
≤ 4000 m
Clase de requisitos
Tipo I/II
Corriente de cortocircuito ISCPV
11.000 A
Corriente de fuga In (8/20 µs)
20 kA
Corriente de fuga total Itotal ( 8/20µs)
50 kA
Corriente de fuga total Itotal (10/350µs)
10 kA
Corriente de prueba Iimp (10/350 µs)
5 kA
Nivel de protección Up (+/- , -/PE , +/PE)
≤ 3.8 kV
Normas
EN 61643-31
EN 50539-11
Tensión de la instalación FV, máx. Ucpv
1.100 V

Datos nominales IEC / EN

Contacto de aviso
No
Coordinación de energía (≤10 m)
Tipo 1
Tipo 2
Tipo 3
Corriente de descarga Imáx. (8/20µs) conductor PE
30 kA
Corriente de fuga a Un
30 µA
Corriente de prueba Iimp (10/350 µs)
5 kA
Fusible de soporte integrado
No
Normas
EN 61643-31
EN 50539-11
Número de polos
5
Tensión nominal (DC)
1000 V
Tiempo de respuesta / tiempo de recuperación
≤ 25 нс
Tipo de tensión
DC
tipo SPD
T1
T2

Dati di collegamento

Longitud de desaislado
18 mm
Tipo de conexión
Screw connection
Longitud de desaislado, conexión nominal
18 mm
Par de apriete, min.
3 Nm
Tightening torque, max.
4,5 Nm
Clamping range, rated connection
6 mm²
Clamping range, min.
1,5 mm²
Clamping range, max.
35 mm²
Wire cross-section, solid, min.
1,5 mm²
Wire cross-section, solid, max.
35 mm²
Wire connection cross section, finely stranded, min.
1,5 mm²
Wire connection cross section, finely stranded, max.
35 mm²
Connection cross-section, stranded, min.
1,5 mm²
Connection cross-section, stranded, max.
35 mm²

Elektriska data

Tipo de tensión
DC

General data

Número de polos
5
Protection degree
IP20
Colour
black
orange

Garantía

Período
5 let

Note importante

Información de producto
In case indication flag is not green on one or more plugs (ProTex T1-550PV-00M-P), that certain plug, including ground plug (ProTec T1-550PV-00-P) must be replaced at the same time.

Classifications

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-14-03
ECLASS 15.0
27-17-14-03
