製品情報
| バージョン | サージ電圧アレスタ, 低電圧, 漏れ電流のない, TN-C-S, TN-S, TT |
| 注文番号 | 2674460000 |

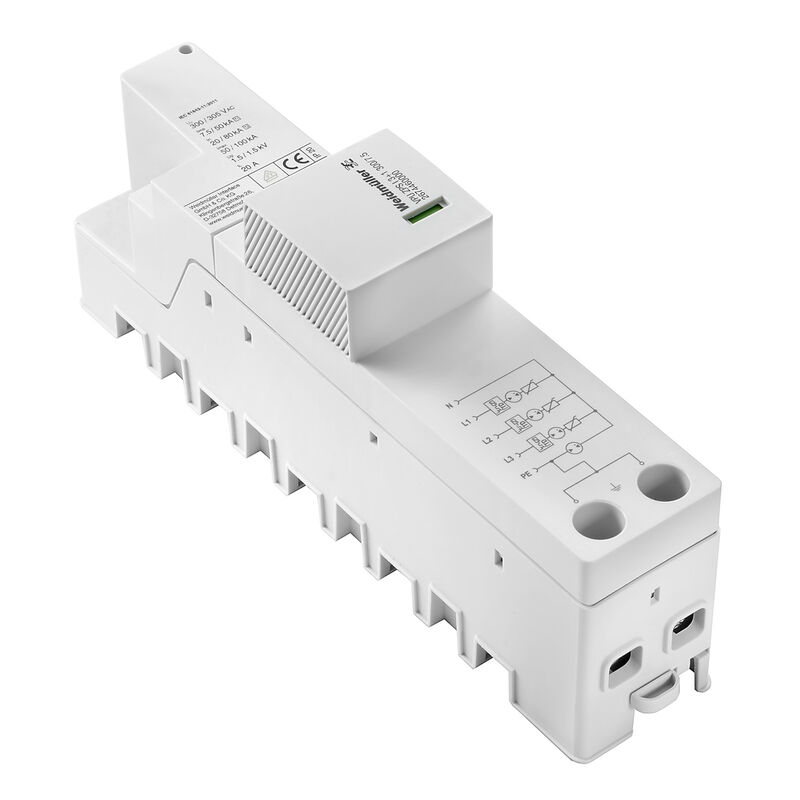

| 種別 | VPU ZPA I 3+1 300/7,5 |
| GTIN (EAN) | 4050118686838 |
| 数量 | 1 items |
| 深さ | 99 mm |
| 奥行き（インチ） | 3.898 inch |
| 高さ | 229 mm |
| 高さ（インチ） | 9.016 inch |
| 幅 | 47 mm |
| 幅（インチ） | 1.85 inch |
| 正味重量 | 100 g |
| 保管温度 | -40 °C...70 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～95%、結露なし |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| UL 94 可燃性等級 | V-0 |
| セグメント | 電源分配 |
| バージョン | 漏れ電流のない |
| 保護度合い |
IP30
カバーとの組み合わせ |
| 光学機能表示 | 緑色 = OK、赤色 =アレスタに欠陥あり – 交換 |
| 動作高度 | ≤ 4000 m |
| 最適 | 計数装置（漏電なし） |
| 色 | グレー |
| 設計 | 40 mmバスバー用 |
| EN 61643-11に準拠した要件クラス |
T1
T2 |
| IEC 61643-11への要求事項カテゴリー準拠 |
タイプI
タイプII |
| SPDの種別 |
T1
T2 |
| U での漏電流n | 5 µA |
| エネルギー調整（≤10 m） |
タイプ I
タイプ II タイプ III |
| シグナリング接点 | いいえ |
| ヒューズ | ≤ 315 A gG（ヒューズ不要） |
| 一時サージ電圧 (過電圧) - TOV | 442 V |
| 主電圧 | 230 V / 400 V |
| 低電圧ネットワーク |
TN-C-S
TN-S TT |
| 保護レベル Up I にてN (N-PE) | ≤ 1.5 kV |
| 保護レベル Up I にてN （L/N-PE） | ≤ 1.5 kV |
| 動作時間 | ≤ 100 ns |
| 定格電圧 (AC) | 240 V |
| 放電電流 In (8/20µs) 導体 - PE | 20 kA |
| 放電電流 In （8/20µs）（N-PE） | 80 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 50 kA |
| 放電電流 I最大 （8/20µs）（N-PE） | 100 kA |
| 最大連続電圧、Uc（AC） | 300 V |
| 最大連続電圧、Uc（N-PE） | 305 V |
| 最適 | 計数装置（漏電なし） |
| 極数 | 4 |
| 標準 | IEC61643-11, EN61643-11 |
| 短絡電流定格ISCCR | 25 kA |
| 追従電流消弧能力Ifi | 続流を考慮する必要はありません |
| 雷テスト電流Iimp(10/350 µs) (L-PE) | 7.5 kA |
| 雷テスト電流、Iimp （10/350µs）（N-PE） | 30 kA |
| 電圧種別 | AC |
| 導体接続方法 | ねじ接続 |
| 接続方式 | クランプ |
| 締付けトルク、最大. | 4.5 Nm |
| クランプ範囲、最小 | 16 mm² |
| クランプ範囲、最大 | 35 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 16 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 25 mm² |
| 接続断面、撚線、最小 | 16 mm² |
| 接続断面、撚線、最大 | 35 mm² |
| 電圧種別 | AC |
| 極数 | 4 |
| 保護度合い |
IP30
カバーとの組み合わせ |
| 色 | グレー |
| 時間間隔 | 5 年 |
| 製品情報 |
配電変圧器の接地がユーザー側の接地と相互接続されている IT システム (IEC 60634-4-44:2018 の図 44.A1 の RE=RA) に限って適用されます。 |
| 承認/証明書/適合証明書 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_93138) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315423) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2674460000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2674460000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2674460000&norm=0) |
| 入札仕様書 |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| ユーザ文書 | [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_101806) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 認可 |   |
| ROHS | 適合 |
