製品情報
| バージョン | 計装機器と制御機器のサージ保護, 警告機能/機能インジケータなし, UP(L/N-PE) <1000 V |
| 注文番号 | 8924590000 |
| 種別 | VSPC GDT 2CH 150VAC/230VDC |
| GTIN (EAN) | 4032248696239 |
| 数量 | 1 items |
| 深さ | 69 mm |
| 奥行き（インチ） | 2.717 inch |
| 高さ | 90 mm |
| 高さ（インチ） | 3.543 inch |
| 幅 | 17.8 mm |
| 幅（インチ） | 0.701 inch |
| 正味重量 | 40 g |
| 保管温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～96% |
| IEC 61508に準拠したSIL | 3 |
| MTTF | 10,378 a |
| SFF | 100 % |
| λges | 11 |
| 1*10 -9の PFH、時間ごと | 0 |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 証明書番号（UL） | E311081 |
| UL認証 | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| ガスグループ A、B | IIC |
| ガスグループ C | IIB |
| ガスグループ D | IIA |
| 入力電圧、最大 Ui | 600 V |
| 内部インダクタンス、最大 LI | 0時間 |
| 内部容量、最大 CI | 0 nF |
| UL 94 可燃性等級 | V-0 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | 警告機能/機能インジケータなし |
| 保護度合い | IP20 |
| 光学機能表示 | 該当なし |
| 色 | 橙色 |
| 設計 |
端子
その他 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー |
C1
C2 C3 D1 |
| オーバーロード – 失敗モード | Modus2 |
| サージ電流担体能力C1 | <1 kA 8/20 μs |
| サージ電流担体能力C2 | 5 kA 8/20 μs |
| サージ電流担体能力C3 | 100 A 10/1000 μs |
| サージ電流担体能力D1 | 2.5 kA 10/350 μs |
| シグナリング接点 | いいえ |
| ヒューズ | 2 A |
| 体積抵抗 | 0.20 Ω |
| 保護レベル UP (typ.) | <1000 V |
| 保護レベル、UP 導体 – PE | 800 V |
| 保護レベル、UP 導体 – 導体 | 800 V |
| 出力側の保護レベル 導体 - PE 1kV/µs 、通常 | 800 V |
| 出力側の保護レベル 導体 - 導体 1 kV/µs 、通常 | 450 V |
| 出力側の保護レベル 導体 - 導体 8/20 µs 、通常 | 800 V |
| 定格電圧 (AC) | 110 V |
| 定格電圧 (DC) | 150 V |
| 定格電流 IN | 2 A |
| 放電電流 In (8/20µs) 導体 - PE | 2.5 kA |
| 放電電流 In （8 / 20µs）GND - PE | 2.5 kA |
| 放電電流 In （8 / 20µs）電線 - 電線 | 2 x 2.5 kA |
| 放電電流 I最大 (8 / 20µs) GND - PE | 10 kA |
| 放電電流 I最大 (8 / 20µs) 電線 - 電線 | 2 x 10 kA |
| 最大連続電圧、Uc（AC） | 125 V |
| 最大連続電圧、Uc（DC） | 180 V |
| 極数 | 1 |
| 標準 | According to IEC61643-21 |
| 落雷テスト電流、Iimp (10/350 µs) GND-PE | 0.2 kA |
| 落雷テスト電流、Iimp (10/350 µs) 電線 - 電線 | 2 x 0.2 ｋA |
| 電圧種別 | AC/DC |
| 静電容量 | 7.45 pF |
| GOST 証明書 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 接続方式 | VSPCベースでプラグ接続可能 |
| 電圧種別 | AC/DC |
| 極数 | 1 |
| 保護度合い | IP20 |
| 色 | 橙色 |
| cUL 証明書 | [cUL Certificate](pdf/VSPC.PDF) |
| 時間間隔 | 5 年 |
| 製品情報 | モード 2： SPD 内部の非常に低いインピーダンスのため、SPD 内部の電圧制限部の短絡箇所を示します。回路は動作不能ですが、測定装置は短絡によって保護されています。 |
| 承認/証明書/適合証明書 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45917) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924590000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924590000) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

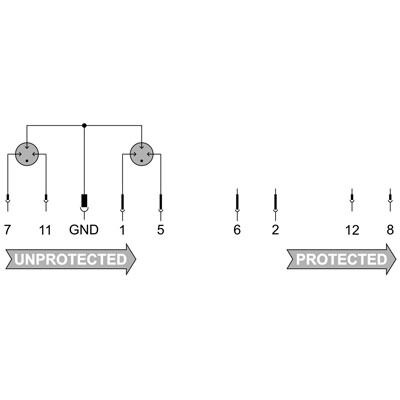

| 長体仕様 | 基本要素 VSPC BASE 2/4CH 対応サージ保護プラグ、2 本のペアケーブルへの粗い同相モード電圧保護。バージョン：150 V AC 信号ワイヤと信号接地 / アース間の粗い保護で構成される、プラグでの単段保護回路。スイッチング種別および定格電圧に応じた、基本要素に対するプラグの機械的識別。基本要素に対するコーディングピンおよびカウンタープロファイルを有する保護プラグ。保護されたスイッチングの種類と電圧レベルに基づく保護プラグの光学的同定。プラグにマーク付けできます。 |
| 短体仕様 | 基本要素 VSPC BASE 2/4CH 対応サージ保護プラグ、2 本のペアケーブルへの粗い同相モード電圧保護。バージョン：150 V AC |
| 認可 |     |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（UL） | E311081 |
