製品情報
| バージョン | 計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護, UP(L/N-PE) 1900 V |
| 注文番号 | 1064040000 |
| 種別 | VSSC4 GDT55VUC 20KA EX |
| GTIN (EAN) | 4032248829453 |
| 数量 | 1 items |
| 深さ | 58.5 mm |
| 奥行き（インチ） | 2.303 inch |
| 高さ | 76 mm |
| 高さ（インチ） | 2.992 inch |
| 幅 | 12.4 mm |
| 幅（インチ） | 0.488 inch |
| 正味重量 | 36.4 g |
| 保管温度 | -40 °C...80 °C |
| 動作温度 | -40 °C...70 °C |
| 湿度 | 5～96% |
| IEC 61508に準拠したSIL | 3 |
| MTTF | 11,416 a |
| SFF | 100 % |
| λges | 10 |
| 1*10 -9の PFH、時間ごと | 0 |
| REACH SVHC | / |
| ATEX – ダストラベリング | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX – ガス表示 | II 1 G Ex ia IIC T4... T6 Ga |
| IECEx – ダストラベリング | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx – ガス表示 | II 1 G Ex ia IIC T4... T6 Ga |
| 入力電力、最大、PI | 0.75 W |
| 入力電圧、最大 Ui | 55 V |
| 内部容量、最大 CI | 0 nF |
| 内部インダクタンス、最大LI | 0時間 |
| 温度等級 T4/135°C (-40°C ...+120 °C) li | 300 mA |
| 温度等級 T5/100°C (-40 ° C ...+85 °C) li | 300 mA |
| 温度等級 T6/85 °C (-40 °C ...+70 °C) li | 300 mA |
| ガスグループ A、B | IIC |
| ガスグループ C | IIB |
| ガスグループ D | IIA |
| 入力電圧、最大 Ui | 55 V |
| 入力電流、最大 II | 300 mA |
| 内部インダクタンス、最大 LI | 0時間 |
| 内部容量、最大 CI | 0 nF |
| UL 94 可燃性等級 | V-0 |
| セグメント | 測定 – 監視 – 設定 |
| バージョン | 測定・制御機器のサージ保護 |
| レール | TS 35 |
| 保護度合い | IP20 |
| 光学機能表示 | 該当なし |
| 絶縁機能 | いいえ |
| 色 | ライトブルー |
| 設計 | 端子 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| IEC 61643-21準拠の要件カテゴリー |
C2
C3 D1 |
| PEに対するFGでの耐電圧 | 500 V |
| オーバーロード – 失敗モード | Modus2 |
| サージ電流担体能力C2 | 5 kA 8/20 μs |
| サージ電流担体能力C3 | 100 A 10/1000 μs |
| サージ電流担体能力D1 | 2.5 kA 10/350 μs |
| パルスリセット容量 | 20 ms |
| 体積抵抗 | <0.1 Ω |
| 保護レベル UP (typ.) | 1900 V |
| 入力電圧、最大 Ui | 55 V |
| 定格電圧 (AC) | 55 V |
| 定格電圧 (DC) | 80 V |
| 定格電流 IN | 300 mA |
| 放電電流 In (8/20µs) 導体 - PE | 5 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 20 kA |
| 放電電流、最大 (8/20 µs) | 20 kA |
| 最大連続電圧、Uc（AC） | 55 V |
| 最大連続電圧、Uc（DC） | 38 V |
| 極数 | 1 |
| 標準 |
IEC61643-21:2009
DIN EN 60079-0.2009 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| 雷テスト電流Iimp (10/350 µs) | 2.5 kA |
| 電圧種別 | AC/DC |
| 静電容量 | 4.65 pF |
| GOST 証明書 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| 被覆剥き長さ | 10 mm |
| 接続方式 | ねじ接続 |
| 締付けトルク、最小. | 0.5 Nm |
| 締付けトルク、最大. | 0.8 Nm |
| クランプ範囲、最小 | 0.5 mm² |
| クランプ範囲、最大 | 4 mm² |
| 導体断面、固定式、最小 | 0.5 mm² |
| 導体断面、固定式、最大 | 6 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.5 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 4 mm² |
| 接続断面、撚線、最小 | 0.5 mm² |
| 接続断面、撚線、最大 | 4 mm² |
| ATEX – ダストラベリング | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX – ガス表示 | II 1 G Ex ia IIC T4... T6 Ga |
| ATEX 証明書 | [ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf) |
| IEC Ex 証明書 | [11ATEX0023X](PDF/VSSC_IECEx DEK 11.0020x.pdf) |
| IECEx – ダストラベリング | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx – ガス表示 | II 1 G Ex ia IIC T4... T6 Ga |
| cUL 証明書 | [cUL Certificate](pdf/VSSC.PDF) |
| 製品情報 | モード 2： SPD 内部の非常に低いインピーダンスのため、SPD 内部の電圧制限部の短絡箇所を示します。回路は動作不能ですが、測定装置は短絡によって保護されています。 |
| 承認/証明書/適合証明書 |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313324)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_153538) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86288) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_49225) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064040000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1064040000&norm=0) |
| ユーザ文書 |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338)
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_49596) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |

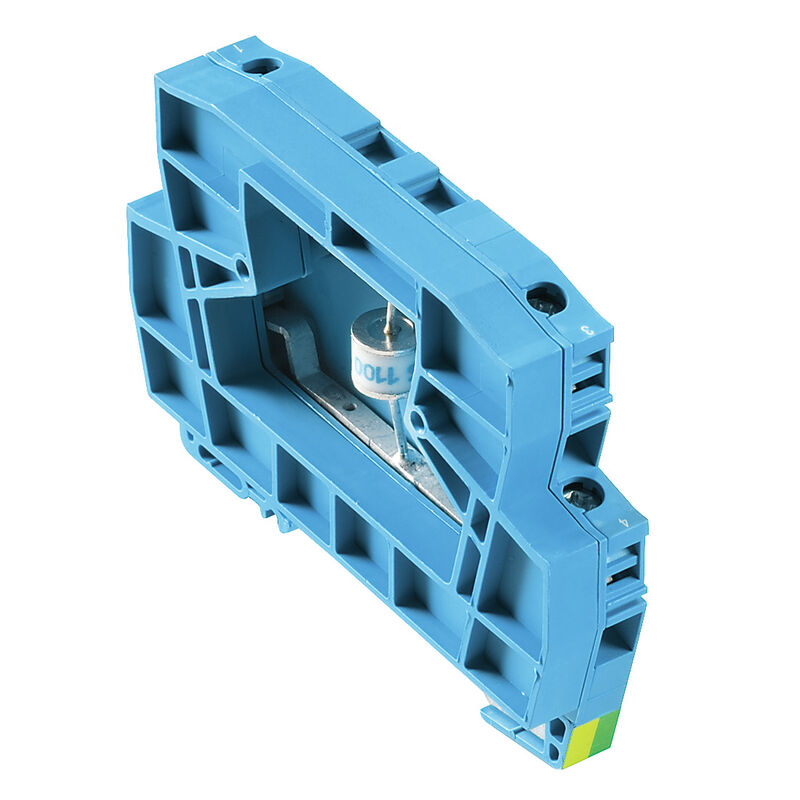

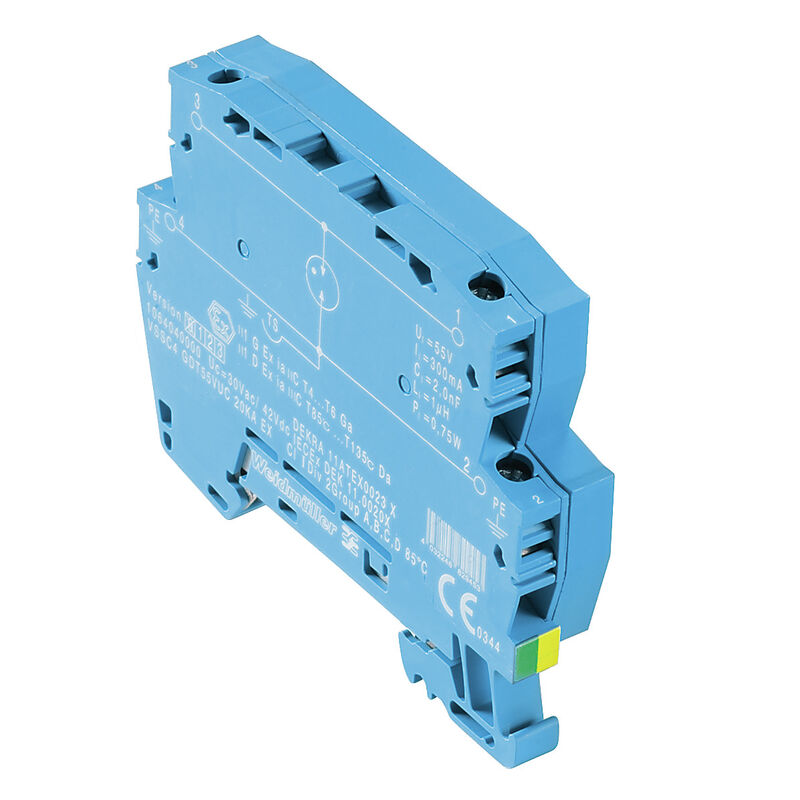

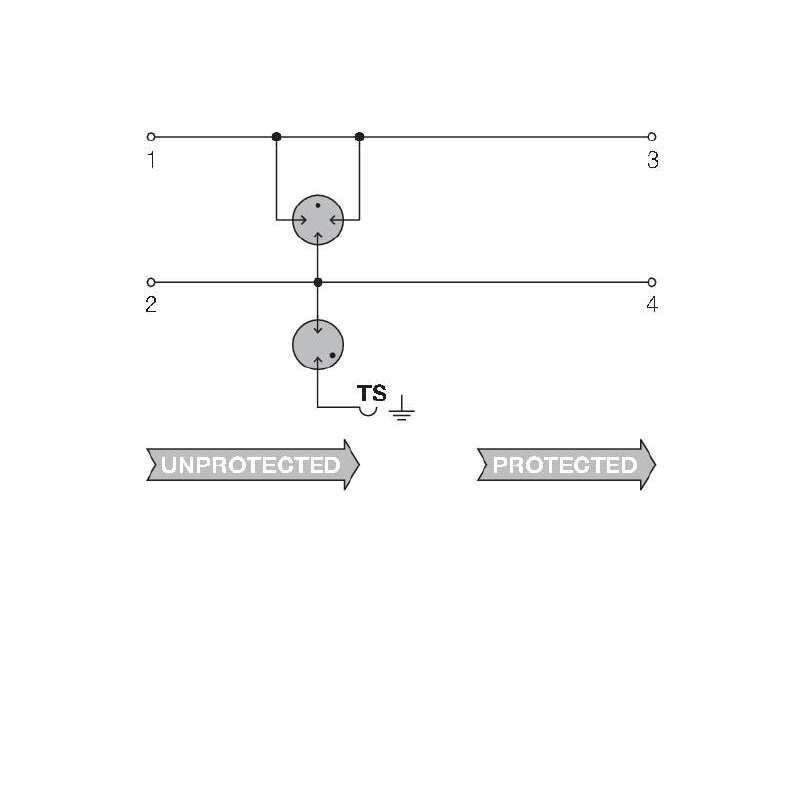

| 長体仕様 | 信号線接続と取り付けレール電位の間 (TS 35 コンタクトベース) にガス充填サージ電圧アレスタ搭載の幅 12.4 mm のフィードスルー端子。最大 0.3 A の本質安全信号はここで保護できます。端子を取り付ける際に、端子内の保護回路の取り付けレール (アース) と基準電位 (接地) が同時に電気的に接触します。保護されたスイッチングの種類と電圧レベルに基づく端子の光学的同定。端末は、ラベル付けまたはマーク付けできます。ATEX アプリケーションに最適。Ex 区域の点火保護等級に対するテスト：Ex ia IIC / Ex iaD |
| 短体仕様 | 信号線接続と取付レール電位との間 (TS35 コンタクトベース) のガス充填サージ電圧アレスタ搭載のフィードスルー端子。バージョン：55 V UC.ATEX アプリケーションに最適。 |
| 認可 |       |
| ROHS | 適合 |
